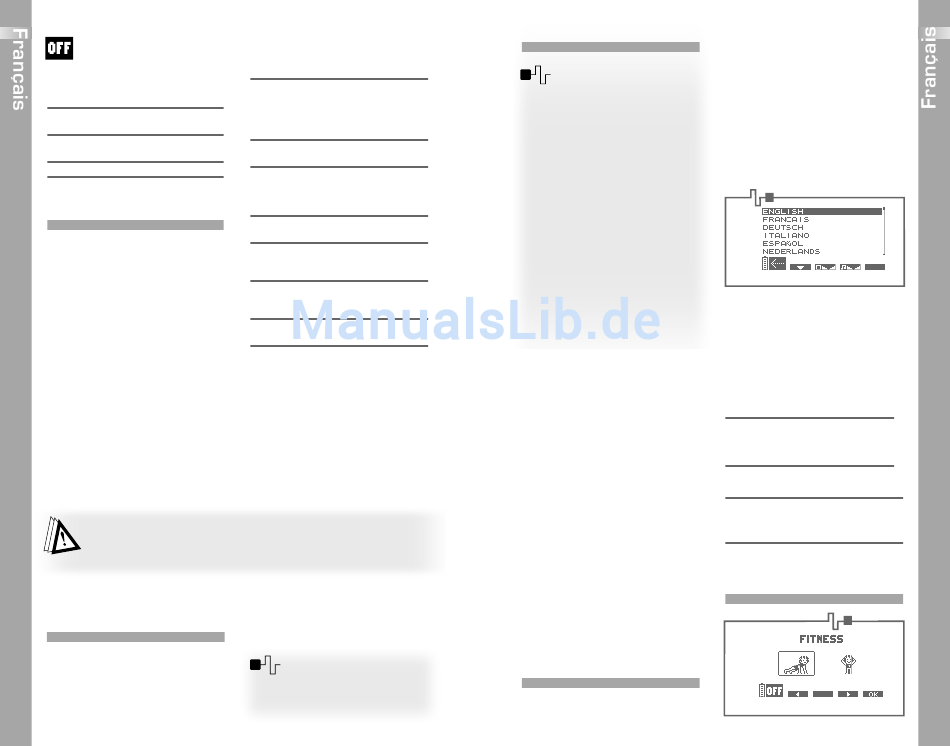

L
a touche "Marche/Arrêt"
est une touche multifonc-
tions:
Fonctions N° de symbole
(selon CEI 878)
Marche/Arrêt (deux positions
stables) 01-03
Attente ou état préparatoire pour
une partie d'appareil 01-06
Arrêt (mise hors service) 01-10
11. Caractéristiques
techniques
Généralités
A
limentation: 4 piles alcalines
1.5 V, taille AAA, LR03
B
oîtier: Plastique
Neurostimulation
T
outes
les
spécifications
électriques sont données pour
une charge com prise entre 500 et
1000 ohms par canal.
III. MODE D'EMPLOI
Avant toute utilisation, il est vivement conseillé de prendre attentivement
connaissance des contre-indications et mesures de sécurité présentées au début
de ce manuel (chapitre I: "Avertissements"), car ce puissant appareil n'est ni
un jouet ni un gadget!
1. Insertion et
remplacement des piles
A
vant la première utilisation de
votre stimulateur, pour que ce der-
nier fonctionne, vous devez
insérer les quatre piles livrées avec
10
Sorties: deux canaux indépendants
réglables individuellement, isolés
électriquement l'un de l'autre et de la
terre
Forme des impulsions: rectangulaire;
courant constant compensé, de
manière à exclure toute composante
de courant continu pour éviter une
polarisation résiduelle de la peau
Courant maximal d'une impulsion: 80
milliampères
Pas d'incrémentation de l'intensité:
– Réglage manuel de l'intensité de
stimulation: 0-389 (énergie)
– Pas minimal: 0.5 mA
Durée d'une impulsion: 60 à 350
microsecondes
Quantité d'électricité maximale par
impulsion: 56 microcoulombs (2 x 28
µC compensé)
Temps de montée typique d'une impul-
sion: 3 micro secondes (entre 20 et
80% du courant maximal)
Fréquence des impulsions: 1 à 150
Hertz
votre appareil dans le comparti-
ment des piles, qui se situe au dos
de l'appareil.
Utiliser uniquement des piles al-
calines 1.5 V, taille AAA, LR03.
N'utiliser en aucun cas un autre type
de piles.
2. Branchements
Les impulsions électriques géné-
rées par le Compex sont trans-
mises aux nerfs par des électrodes
autocollantes.Le choix de la taille, le
branchement et le positionnement
correct de ces électrodes sont détermi-
nants pour assurer une stimulation
efficace et confortable. Il y a donc lieu
d'y apporter un soin particulier. Pour
ce faire – et pour connaître également
les positions de stimulation recom-
mandées – reportez-vous aux dessins
et pictogrammes figurant sur le poster
ainsi qu'au "Tableau de placements
des électrodes et positions du corps" du
chapitre
VI.
Les
applications
spécifiques regroupées au chapitre VII
vous donnent également de précieuses
informations à ce sujet.
Branchement des
électrodes et des câbles
L
es câbles d'électrodes sont
connectés au stimulateur via les
prises situées sur l'avant de
l'appareil.
D
eux câbles peuvent être branchés
simultanément sur les deux canaux
de l'appareil.
P
our une utilisation plus aisée et
une meilleure identification des
deux
canaux,
nous
vous
conseillons de respecter les
couleurs à la fois des câbles
d'électrodes et des prises du
stimulateur.
3. Réglages
préliminaires de la
langue, du contraste et
du volume
L
ors de la première mise en
marche de l'appareil, vous devez
choisir la langue de fonctionne-
ment de l'appareil qui s'affiche sur
l'écran d'options. Par la suite, le
Compex offre la possibilité de
procéder à un certain nombre de
réglages (choix de la langue,
ajustement du contraste de l'écran
et réglage du volume du son).
3d
3a 3b 3c
Fig. 3
P
our ce faire, il s'agit d'afficher
l'écran d'options ad hoc en
appuyant
sur
la
touche
"Marche/Arrêt" située sur la
gauche du Compex
3a Pour sélectionner la langue de votre
choix, pressez la touche de sélection.
3 b Pour régler le contraste de
l'écran, pressez la touche "+"/"–" du
canal 1.
3 c Pour régler le volume du son,
pressez la touche "+"/"–" du canal 2.
3d Pour valider les paramètres sélec-
tionnés,
pressez
la
touche
"Marche/Arrêt".
4. Sélection de votre
motivation
4a
4a
4b
Fig. 4
11
