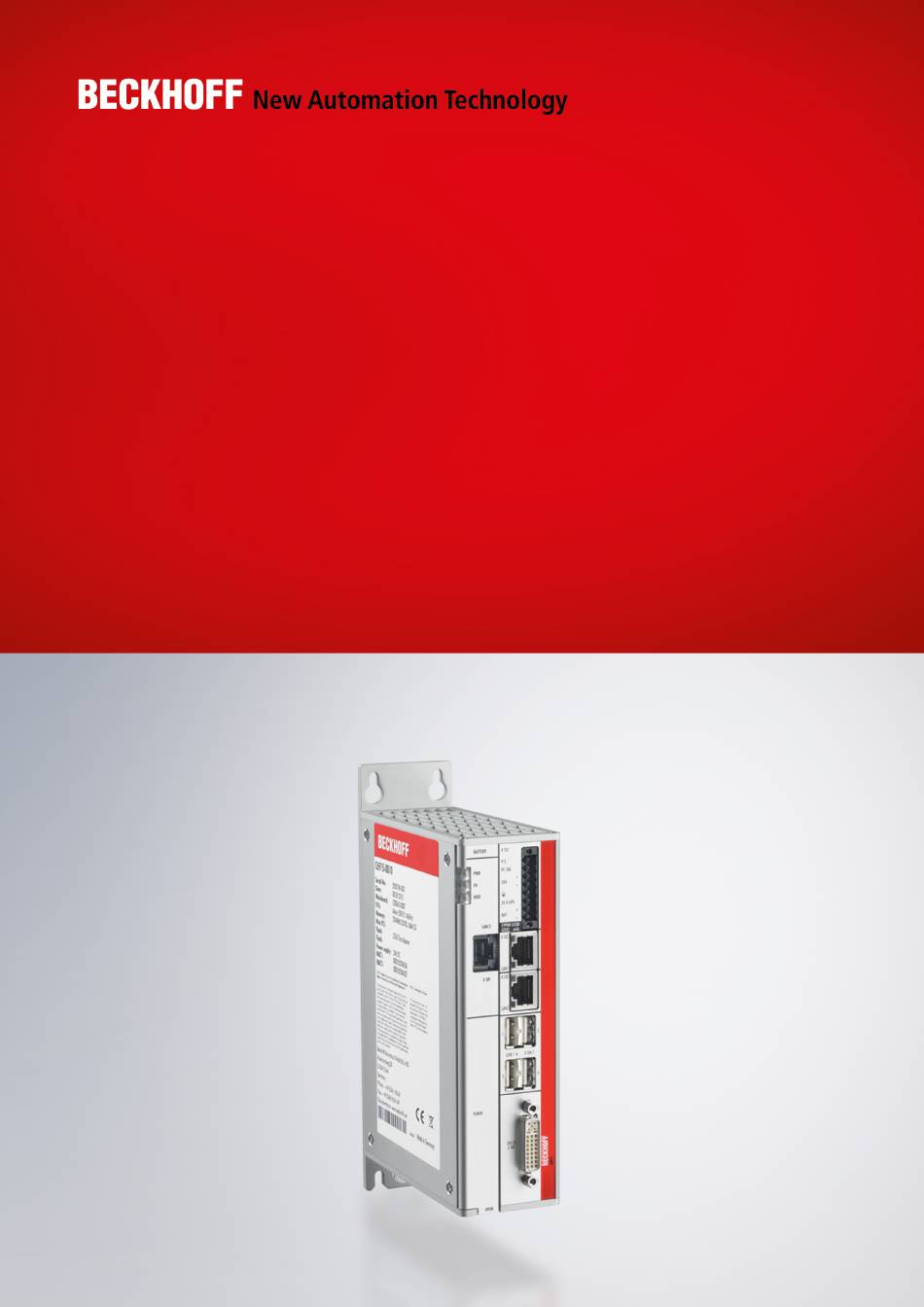

- Seite 1 Original-Handbuch | DE C6915 Industrie-PC 12.05.2022 | Version: 2.4...
-
Seite 3: Inhaltsverzeichnis
Erdung des Industrie-PCs .................... 24 4.3.3 Leitungen und Spannungsversorgung anschließen............ 25 Industrie-PC ein- und ausschalten .................... 27 5 Beckhoff Device Manager ........................ 29 6 Außerbetriebnahme .......................... 31 Spannungsversorgung und Leitungen trennen ................ 31 Demontage und Entsorgung ...................... 32 7 Instandhaltung............................ 34 Reinigung ............................ - Seite 4 Inhaltsverzeichnis Version: 2.4 C6915...
-
Seite 5: Hinweise Zur Dokumentation
Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6915 Version: 2.4... -
Seite 8: Hinweise Zur Informationssicherheit
Zu Ihrer Sicherheit Hinweise zur Informationssicherheit Die Produkte der Beckhoff Automation GmbH & Co. KG (Beckhoff) sind, sofern sie online zu erreichen sind, mit Security-Funktionen ausgestattet, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Trotz der Security-Funktionen sind die Erstellung, Implementierung und ständige Aktualisierung eines ganzheitlichen Security-Konzepts für den Betrieb notwendig, um die jeweilige Anlage,... -
Seite 9: Produktübersicht

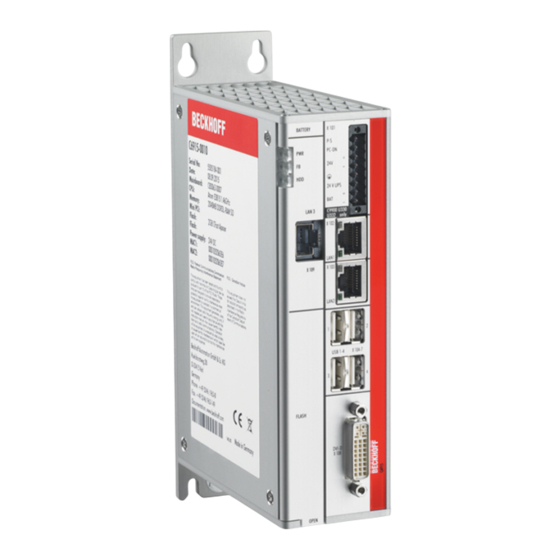

Produktübersicht Produktübersicht Der Industrie-PC C6915 gehört zu der Reihe der kompakten Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •... -
Seite 10: Aufbau
Produktübersicht Aufbau Abb. 1: C6915_Aufbau Tab. 1: Legende Aufbau C6915 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückseite im Schaltschrank Typenschild Angaben zur Ausstattung des Industrie-PCs Status LEDs Status-Anzeige für Power, Feldbus, Festplatte Optionale zusätzliche Ethernet- Anschluss des Industrie-PCs an ein 100/1000BASE-T-... -
Seite 11: Schnittstellenbeschreibung
Produktübersicht Schnittstellenbeschreibung In der Grundausstattung enthält der C6915 die folgenden Schnittstellen: • Spannungsversorgung (X101) • Ethernet RJ45 (X102, X103) • USB (X104-X107) • DVI (X108) 3.2.1 Spannungsversorgung Der Industrie-PC wird mit einer Nennspannung von 24 V versorgt. Der Anschluss an die Spannungsversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über die 8-polige... -
Seite 12: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6915 verfügt über zwei Gigabit-LAN-Anschlüsse (X102, X103). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Es wird die Anschlusstechnik RJ45 mit Twisted-Pair-Kabeln angewandt. Die maximale Länge der Kabelverbindung beträgt dabei 100 m. -
Seite 13: Usb
Der Industrie-PC verfügt über vier USB-Schnittstellen (X104-X107). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Generation USB-Schnittstellen C6915-0010 4 x USB-2.0 C6915-0020 2 x USB-3.0 2 x USB-2.0 X104-107 Abb. 4: C6915_USB-Schnittstelle Pin-Nummerierung... -
Seite 14: Dvi
DDC Clock + 5 V Power TDMS Clock Shield DDC Data Ground (+ 5 V, Analog H/ TDMS Clock + V Sync) Analog Vertical Sync Hot Plug Detect TDMA Clock - Version: 2.4 C6915... -
Seite 15: Status-Leds
Tab. 8: Bedeutung Status-LEDs Farbe/Blinkintervall Bedeutung PWR (Power) grün Rechner an Rechner aus FB (Feldbus) TwinCAT Stop blau TwinCAT Config blau/rot blinkend TwinCAT Config (Feldbus Error) grün TwinCAT Run grün/rot blinkend TwinCAT Run (Feldbus Error) HDD (Festplatte) Zugriff auf Speichermedien C6915 Version: 2.4... -
Seite 16: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 7: C6915_Typenschild Beispiel Version: 2.4 C6915... -
Seite 17: Tab. 9 Legende Typenschild C6915
Produktübersicht Tab. 9: Legende Typenschild C6915 Beschreibung Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher Speichermedien Netzteil zur Spannungsversorgung: 24 V MAC-Adressen der Ethernet-Schnittstellen (X102, X103) FCC-Zulassung Anschrift des Herstellers Symbole Hinweis: Hier befinden sich die für das Gerät zutreffenden Symbole wie CE, EAC, UKCA, Welche Zulassungen Ihr Gerät besitzt, entnehmen Sie Ihrem Typenschild sowie Kapitel 10.2... -
Seite 18: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 42]). Version: 2.4 C6915... -
Seite 19: Schaltschrankeinbau
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchti- gen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Der Industrie-PC C6915 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 41]). -
Seite 20: Abmessungen
Alle Abmessungen sind in mm angegeben. Abbildung 9 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 1 dar. 120,3 124,3 Abb. 9: C6915_Abmessungen Montageplatte 1 Abbildung 10 stellt die Abmessungen des Industrie-PCs mit der Montageplatte 2 dar. 95,2 120,3 Abb. 10: C6915_Abmessungen Montageplatte 2 Version: 2.4 C6915... -
Seite 21: Montage Im Schaltschrank
1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb. 11) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. C6915 Version: 2.4... -
Seite 22: Industrie-Pc Anschließen
Betrieb des Geräts liefert. Verkabeln Sie den Industrie-PC im Schaltschrank gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage), sodass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen ist. Version: 2.4 C6915... -
Seite 23: Montage Versorgungskabel
2. Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungsgehäuses ein (Abschnitt B). 3. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab (Abschnitt C). 4. Befestigen Sie das Oberteil des Zugentlastungsgehäuses, indem Sie es auf das Unterteil aufrasten (Abschnitt D). Abb. 12: C6915_Montage Zugentlastungsgehäuse C6915 Version: 2.4... -
Seite 24: Erdung Des Industrie-Pcs
EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie durch die Erdungsverbindung an der Montageplatte des PCs mit dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. Version: 2.4 C6915... -
Seite 25: Leitungen Und Spannungsversorgung Anschließen
Anschluss falscher Akkupacks Der Anschluss falscher Akkupacks kann zu Schäden am Industrie-PC und an den Akkupacks führen. • Schließen Sie ausschließlich Beckhoff Akkupacks an Ihren Industrie-PC an. Leitungen anschließen Die Anschlüsse befinden sich in der Front des Industrie-PCs und sind im Kapitel 3.1 Aufbau [} 10] dokumentiert. -
Seite 26: Abb. 13 C6915_Verdrahtungsplan
Externes Akkupack und UPS Output Haben Sie Ihr Gerät mit einer integrierten USV bestellt, dann können Sie ein externes Akkupack anschließen und auf einer Hutschiene in der Nähe des PCs installieren. Verwenden Sie dafür ausschließlich Beckhoff Akkupacks: • C9900-U330: Universelles Akkupack für PCs und Panel-PCs in beliebiger Konfiguration •... -
Seite 27: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff Device Manager automatisch. Bei dem Device Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 28: Tab. 10 Usv-Kommunikation
Sie erhalten Software und Treiber entweder online zum Download unter folgendem Link: https:// download.beckhoff.com/download/software/Industrial_PC/OS_Support/Driver_DVD oder Sie wenden sich an den Beckhoff Service (service@beckhoff.com), der Ihnen Software und Treiber zur Verfügung stellt. Unter der Treibersoftware befindet sich eine ausführliche Hilfe-Funktion. Rufen Sie die Hilfedateien entweder direkt aus dem Konfigurationsregister heraus durch Anklicken des Hilfe-Buttons auf oder starten Sie die Datei unter Start >... -
Seite 29: Beckhoff Device Manager
Beckhoff Device Manager Handbuch. Erster Start Beckhoff Device Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff Device Manager zum ersten Mal automatisch. Es öffnet sich der Security Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. -
Seite 30: Abb. 15 Beckhoff Device Manager - Startseite
Um den Beckhoff Device Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff Device Manager zu starten. Der Beckhoff Device Manager startet. Es erscheint der Security Wizard. -
Seite 31: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. C6915 Version: 2.4... -
Seite 32: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 16) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 16: C6915_Demontage Schaltschrank Version: 2.4 C6915... - Seite 33 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C6915 Version: 2.4...
-
Seite 34: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 42]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 35: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... - Seite 36 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. Version: 2.4 C6915...
-
Seite 37: Zugang Zu Gerätekomponenten
Um Zugriff auf die Batterie und die Speichermedien zu erhalten, öffnen Sie die Frontklappe (siehe Abb. 17). Abb. 17: C6915_werkzeugloser Zugang zu Batterie und Speichermedien Sie haben nun Zugriff auf Batterie (1) und Speichermedien (2) (siehe Abb. 18). Abb. 18: C6915_Batterie und Speichermedien C6915 Version: 2.4... -
Seite 38: Austausch Batterie
Tauschen Sie die Batterie gegen R/C (BBCV2), Artikelnummer CR2032, Nominalspannung 3 V. Die Ver- wendung einer anderen Batterie kann zu Feuer oder Explosion führen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. -
Seite 39: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 40: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 41: Technische Daten
Technische Daten Technische Daten Tab. 14: Technische Daten Produktbezeichnung C6915 Abmessungen (B x H x T) 48 x 164 x 119 mm, ohne Montageplatte Gewicht 1250 g bei Grundausstattung Versorgungsspannung 20,4-28,8 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. 14 W bei Grundausstattung... -
Seite 42: Anhang
Anhang Anhang 10.1 Service und Support Beckhoff mit seinen weltweiten Niederlassungen bietet einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 43: Zulassungen
Anhang 10.2 Zulassungen Die folgende Tabelle zeigt die Zulassungen des Industrie-PCs entsprechend der Gerätegeneration: Tab. 15: Zulassungen C6915 Gerätegeneration Zulassungen C6915-0010 CE, EAC, UKCA, FCC C6915-0020 CE, EAC, UKCA, FCC Sie finden alle weiteren geltenden Zulassungen auf dem Typenschild Ihres Geräts. - Seite 44 Abb. 11 C6915_Schaltschrankeinbau ....................... Abb. 12 C6915_Montage Zugentlastungsgehäuse ................... Abb. 13 C6915_Verdrahtungsplan ......................Abb. 14 Beckhoff Device Manager - Change Passwords................Abb. 15 Beckhoff Device Manager - Startseite..................Abb. 16 C6915_Demontage Schaltschrank ....................Abb. 17 C6915_werkzeugloser Zugang zu Batterie und Speichermedien ..........
- Seite 45 Tab. 9 Legende Typenschild C6915 ....................... Tab. 10 USV-Kommunikation........................Tab. 11 Austauschempfehlungen PC-Komponenten ................Tab. 12 Technische Daten der eingesetzten Batterie ................Tab. 13 Hilfe bei Störungen........................Tab. 14 Technische Daten ........................Tab. 15 Zulassungen C6915 ........................C6915 Version: 2.4...
-
