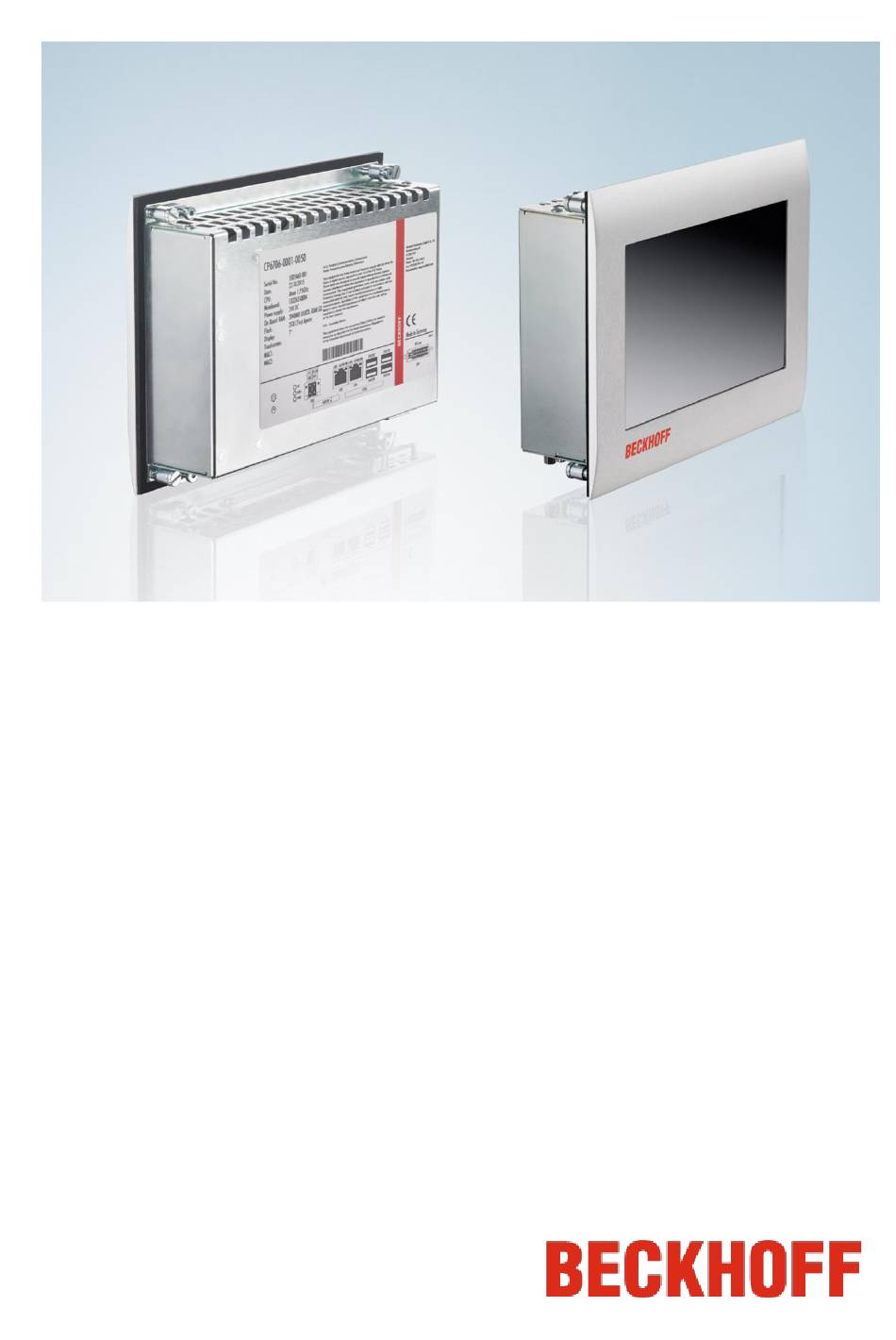

- Seite 1 Installations- und Betriebsanleitung für CP6700-0001-00x0/ CP6706-0001-00x0 „Economy“-Einbau-Panel-PC Version: 1.2 Datum: 30.03.2023...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort Hinweise zur Dokumentation 1.1.1 Disclaimer 1.1.2 Marken 1.1.3 Patente 1.1.4 Copyright 1.1.5 Auslieferungszustand 1.1.6 Lieferbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers 1.4.1 Nationale Vorschriften 1.4.2 Maßnahmen im Störfall 1.4.3 Anforderungen an das Bedienungspersonal 2 Produktbeschreibung Produktübersicht Bestimmungsgemäße Verwendung Zugang zu den Anschlüssen... - Seite 4 Entsorgung 5 Hilfe bei Störungen 6 Abmessungen 7 Technische Daten 8 Anhang Service und Support 8.1.1 Beckhoff Service 8.1.2 Beckhoff Support 8.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada...
-
Seite 5: Vorwort
Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. CP6700-0001-00x0/ CP6706-0001-00x0... -
Seite 6: Erklärung Der Sicherheitssymbole
Vorwort 1.2 Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Diese Symbole sollen den Leser vor allem auf den Text des nebenstehenden Sicherheitshinweises aufmerksam machen. Akute Verletzungsgefahr! Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, besteht unmittelbare Gefahr für Leben und Gesundheit von Personen. -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Vorwort 1.3 Grundlegende Sicherheitsmaßnahmen Bevor der Panel-PC abgeschaltet werden darf, muss die laufende Software regulär beendet werden. Ansonsten können Daten verloren gehen. Lesen Sie dazu den Abschnitt Panel-PC ein- und ausschalten. Anlagenteile abschalten und Panel-PC von der Anlage abkoppeln Vor dem Öffnen des Gehäuses und immer, wenn der Panel-PC nicht für Steuerungszwecke eingesetzt wird, beispielsweise während der Funktionsprüfung Achtung nach einer Reparatur, müssen zuerst alle Anlagenteile abgeschaltet und danach der... -
Seite 8: Sorgfaltspflicht Des Betreibers
• die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. Der Panel-PC kann nicht vom Anwender geöffnet werden! Bei technischen Fragen wenden Sie sich bitte an den Beckhoff Service. Hinweis 1.4.1 Nationale Vorschriften Je nach Maschinen- und Anlagentyp, in dem der Industrie-PC zum Einsatz kommt, bestehen nationale Vorschriften für Steuerungen solcher Maschinen und Anlagen, die der Betreiber einhalten muss. -
Seite 9: Produktbeschreibung
Produktbeschreibung 2 Produktbeschreibung 2.1 Produktübersicht CP670x-0001-00x0 | „Economy”-Panel-PC Die Einbau-Panel-PCs CP6700-0001-00x0 und CP6706-0001-00x0 sind mit ihren hochintegrierten 3½- Zoll-Motherboards ideal geeignet für den Einsatz im Maschinen- oder Anlagenbau, zum Beispiel mit der Automatisierungssoftware TwinCAT unter Windows Embedded Compact 7 oder Windows Embedded Standard 7. -
Seite 10: Bestimmungsgemäße Verwendung
Produktbeschreibung 2.2 Bestimmungsgemäße Verwendung Die Einbau-Panel-PC CP670x ist konzipiert für den Einbau in die Front eines Schaltschranks oder Steuergehäuses. In ein Stahlblech-Gehäuse mit Aluminium-Front ist ein TFT-Display mit Touchscreen eingebaut. Explosionsgefahr! Der Panel-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden. GEFAHR 2.3 Zugang zu den Anschlüssen Die Anschlüsse des Panel-PCs befinden sich auf der Unterseite des Gehäuses. -
Seite 11: Schnittstellen
Produktbeschreibung 2.4 Schnittstellen Schutzleiter- X101 X103 X104 X107 X105 X109 Anschluss (PE) Power LAN2 LAN1 X108 X106 DVI-I out 2.4.1 Stromversorgung (X101) Über die Buchse (X101) wird die Stromversorgung des Panel-PCs hergestellt (siehe auch Kapitel Pinbelegung Anschlussstecker). Der Stromversorgungsstecker ist im Lieferumfang enthalten. 2.4.2 Netzwerk-Anschluss LAN1, LAN2 (X104, X103) Die RJ-45-Buchsen (X104, X103) ermöglichen den Anschluss des PCs an ein 100/1000 BASE-T Netzwerk. - Seite 12 Produktbeschreibung Schutzleiteranschluss (PE) Der Schutzleiteranschluss darf nicht für andere Potentiale verwendet werden. "PE" und "0V" (24V Systemversorgung) müssen auf dem gleichen Potential liegen (im Achtung Schaltschrank verbunden). Die Verkabelung im Schaltschrank muss gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage) erfolgen. EN 60204-1:2006 Abschnitt 6.4.1: b): Eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises muss an das Schutzleitersystem angeschlossen werden.
-
Seite 13: Zugang Zur Batterie Und Dem Cfast-Karten-Slot
Produktbeschreibung 2.5 Zugang zur Batterie und dem CFast-Karten-Slot Die Batterie und der CFast-Karten-Slot befinden sich hinter der Abdeckung auf der Unterseite des Panel- PCs: Torx-Schraube (1) Torx-Schraube (1) Batterie Abdeckung (2) CFast-Karten-Slot Für den Austausch der Batterie sowie das Einsetzen der CFast-Karte lösen Sie zunächst die beiden Torx-Schrauben (1) mit einem Schraubendreher T10. -
Seite 14: Status-Leds
Produktbeschreibung 2.6 Status-LEDs Neben dem Stromversorgungsstecker (X101) befinden sich die Status-LEDs: X101 Bedeutung der Status-LEDs: FB (Feldbus): TwinCAT Stop blau TwinCAT Config blau/ rot blinkend TwinCAT Config (Feldbus Error) grün TwinCAT Run grün/ rot blinkend TwinCAT Run (Feldbus Error) HDD (Festplatte): Zugriff auf Speichermedium PWR (Power): grün... -
Seite 15: Installation
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. CP6700-0001-00x0/ CP6706-0001-00x0... -
Seite 16: Einbau In Die Schaltschrankwand
Installation 3.2 Einbau in die Schaltschrankwand Der Panel-PC CP670x ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). 3.2.1 Vorbereitung der Schaltschrankwand Die Schaltschrankwand muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessungen des Panel-PCs ausgestattet werden (siehe Kapitel Abmessungen). -
Seite 17: Befestigung Des Panel-Pcs
Installation 3.2.3 Befestigung des Panel-PCs Die Befestigung des Panel-PCs erfolgt mit Klemmhebeln. Die Ausschnittgröße für den Panel-PC entnehmen Sie dem Kapitel Abmessungen, die Wandstärke kann von 1 mm bis 5 mm betragen. 1. Setzen Sie den Panel-PC in den Ausschnitt. 2. -
Seite 18: Stromversorgung Des Industrie-Pcs
Installation 3.3 Stromversorgung des Industrie-PCs Der Industrie-PC ist mit einem 24 V Netzteil ausgestattet. 3.3.1 Pinbelegung Anschlussstecker Über den 4-polige Spannungsstecker (Phoenix DFMC 1,5/2-STF-3,5 BK – 1708595) erfolgt der Anschluss der Stromversorgung sowie der externen Beschaltung des Industrie-PCs: PC_ON 24V + Funktion Funktion Power-Status Ausgang... -
Seite 19: Beschaltung Zum Herunterfahren Des Pcs
Installation 3.3.4 Beschaltung zum Herunterfahren des PCs Die Beschaltung zum Herunterfahren des Industrie PCs erfolgt über den Eingang PC_ON und den Ausgang Power-Status. 3.3.5 Die Funktion von PC_ON und Power-Status • Wird über einen Schalter 24 V auf den Eingang PC_ON gelegt, fährt der PC ordnungsgemäß herunter. -
Seite 20: Panel-Pc Anschließen
Installation 3.4 Panel-PC anschließen Der Stromversorgungsstecker muss gezogen sein Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Achtung Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! 3.4.1 Leitungen anschließen Die Anschlüsse befinden sich an der Unterseite des Panel-PCs und sind im Kapitel... -
Seite 21: Betrieb
Betrieb 4 Betrieb 4.1 Panel-PC ein- und ausschalten 4.1.1 Einschalten Der Panel-PC hat keinen eigenen Netzschalter. Beim Einschalten der Stromversorgung wird auch der Panel-PC gestartet. 4.1.2 Herunterfahren und Ausschalten Steuerungssoftware, wie sie typischerweise auf Industrie-PCs eingesetzt wird, ermöglicht es, allen Benutzern verschiedene Rechte zuzuteilen. -
Seite 22: Instandhaltung
Betrieb 4.3 Instandhaltung 4.3.1 Reinigung Stromversorgung trennen Schalten Sie das Gerät und alle daran angeschlossenen Komponenten aus, und trennen Sie das Gerät von der Stromversorgung. GEFAHR Das Gerät kann mit einem feuchten, weichen Putzlappen gereinigt werden. Verwenden Sie keine ätzenden Reinigungsmittel, keine Verdünnung, keine Scheuermittel und keine harten Gegenstände, die zu Kratzern führen könnten. -
Seite 23: Hilfe Bei Störungen
Stromversorgung des Kabel für die Stromversorgung Panel-PCs prüfen Kabel nicht angeschlossen Kabel richtig anschließen. Beckhoff Service anrufen Panel-PC bootet, Software wird Fehlerursache liegt bei der Software Rufen Sie den Maschinen- gestartet, aber Steuerung arbeitet oder bei Anlagenteilen außerhalb oder Softwarehersteller an. -
Seite 24: Abmessungen
Abmessungen 6 Abmessungen CP6700-0001-00x0 Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung Alle Abmessungen in mm. Ansicht von vorne Seitenansicht Ansicht von hinten mit Einbau-Ausschnitt CP6700-0001-00x0/ CP6706-0001-00x0... - Seite 25 Abmessungen CP6706-0001-00x0 Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung Alle Abmessungen in mm. Ansicht von vorne Seitenansicht Ansicht von hinten mit Einbau-Ausschnitt CP6700-0001-00x0/ CP6706-0001-00x0...
-
Seite 26: Technische Daten
Technische Daten 7 Technische Daten Explosionsgefahr! Der Panel-PC darf nicht im explosionsgefährdeten Bereich eingesetzt werden! GEFAHR Pixelfehler Pixelfehler im TFT-Display sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Anomalien des Touchscreens Anomalien des Touchscreen Sensors sind produktionsbedingt und stellen keinen Reklamationsgrund dar! Hinweis Produktbezeichnung... -
Seite 27: Anhang
Anhang 8 Anhang 8.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 8.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 28: Zulassungen Für Usa And Kanada
Anhang 8.2 Zulassungen für USA and Kanada 8.3 FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend Teil 15 der FCC-Regeln. Diese Grenzwerte sind vorgesehen, um ausreichenden Schutz gegen schädliche Interferenz zu bieten, wenn das Gerät in einer kommerziellen Umgebung verwendet wird.
