ANSCHLUSS DES LEISTUNGSTEILS
ACHTUNG

4.2.5 Anschluss eines Bremswiderstandes

4.2.5.1 Klemmleiste X1B Anschluss Bremswiderstand

R - - ++ U V

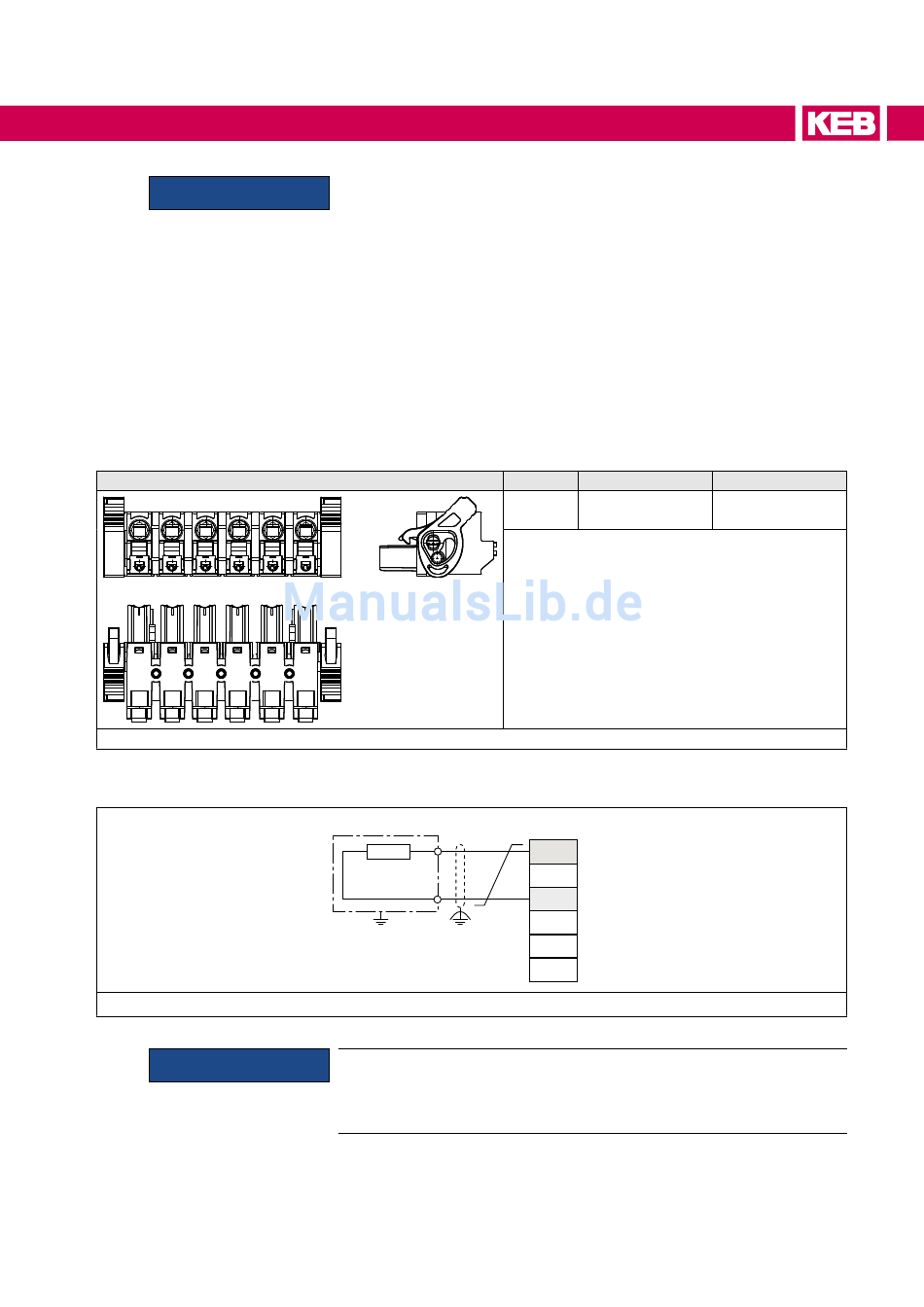

Abbildung 16: Klemmleiste X1B Motoranschluss

4.2.5.2 Verdrahtung eines eigensicheren Bremswiderstandes

Abbildung 17: Verdrahtung eines eigensicheren Bremswiderstandes

ACHTUNG
Anschluss der Temperaturerfassung
• Anschlusskabel der Temperaturerfassung vom Motor (auch ge-
schirmt) nicht zusammen mit Steuerkabel verlegen !
• Innerhalb vom Motorkabel muss das Anschlusskabel der Tempera-
turerfassung mit einem zusätzlichem Schirm versehen sein (doppel-
te Abschirmung) !
• Der Eingang der Temperaturerfassung ist basisisoliert.
X1B
W
R
PA
Für diesen Betrieb sind nur „eigensichere" Bremswiderstände zulässig,
da sich diese im Fehlerfall wie eine Schmelzsicherung ohne Brand-
gefahr selbst unterbrechen. Die von KEB gelieferten, eigensicheren
Bremswiderstände sind in der Anleitung 00G6N1Z-0010 beschrieben.
Name Funktion
Anschluss für
++, R
Bremswiderstand
X1B
R
--
++
U
V
W
Querschnitt
0,5-2,5 mm²
AWG 20-14
45
