GErÄTEDATEN
300
s
270
240
210
180
150
120
90
60
30
0
110

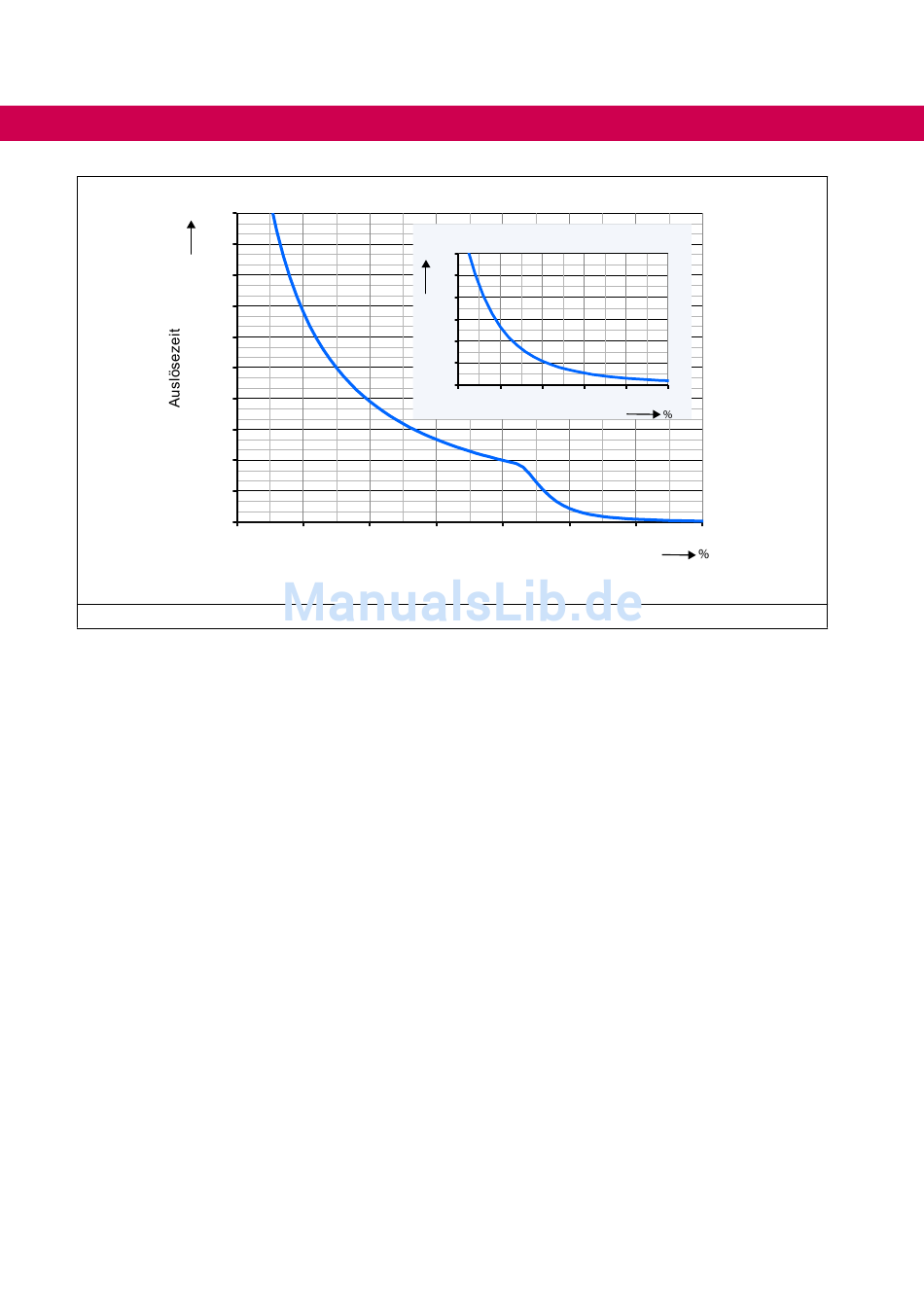

Abbildung 4: Abschaltzeit t in Abhängigkeit der Überlast I/IN (OL)

3.3.4.2 Maximalstrom (OL2)

In den Antriebsstromrichterparametern ist einstellbar, ob bei Überschreiten der Maxi-
malströme der Fehler (OL2) ausgelöst werden soll, oder die Schaltfrequenz automa-
tisch verringert wird (Derating).
Die folgenden Tabellen geben für 6 Ausgangsfrequenzwerte den zulässigen Maximal-
strom an. Dazwischen wird linear interpoliert. Es wird beispielhaft die Gerätegröße 07
dargestellt.
32
Überlastcharakteristik (OC-Level 180%)
s 30
25
20
15
10
5
0
155
120 130 140
Motorstrom / Antriebsstromrichterbemessungsstrom
160 165 170 175 180
150 160 170 180
