ANSCHLUSS DES LEISTUNGSTEILS
ACHTUNG

4.2.6 Anschluss eines Bremswiderstandes

4.2.6.1 Klemmleiste X1B Anschluss Bremswiderstand

X1B

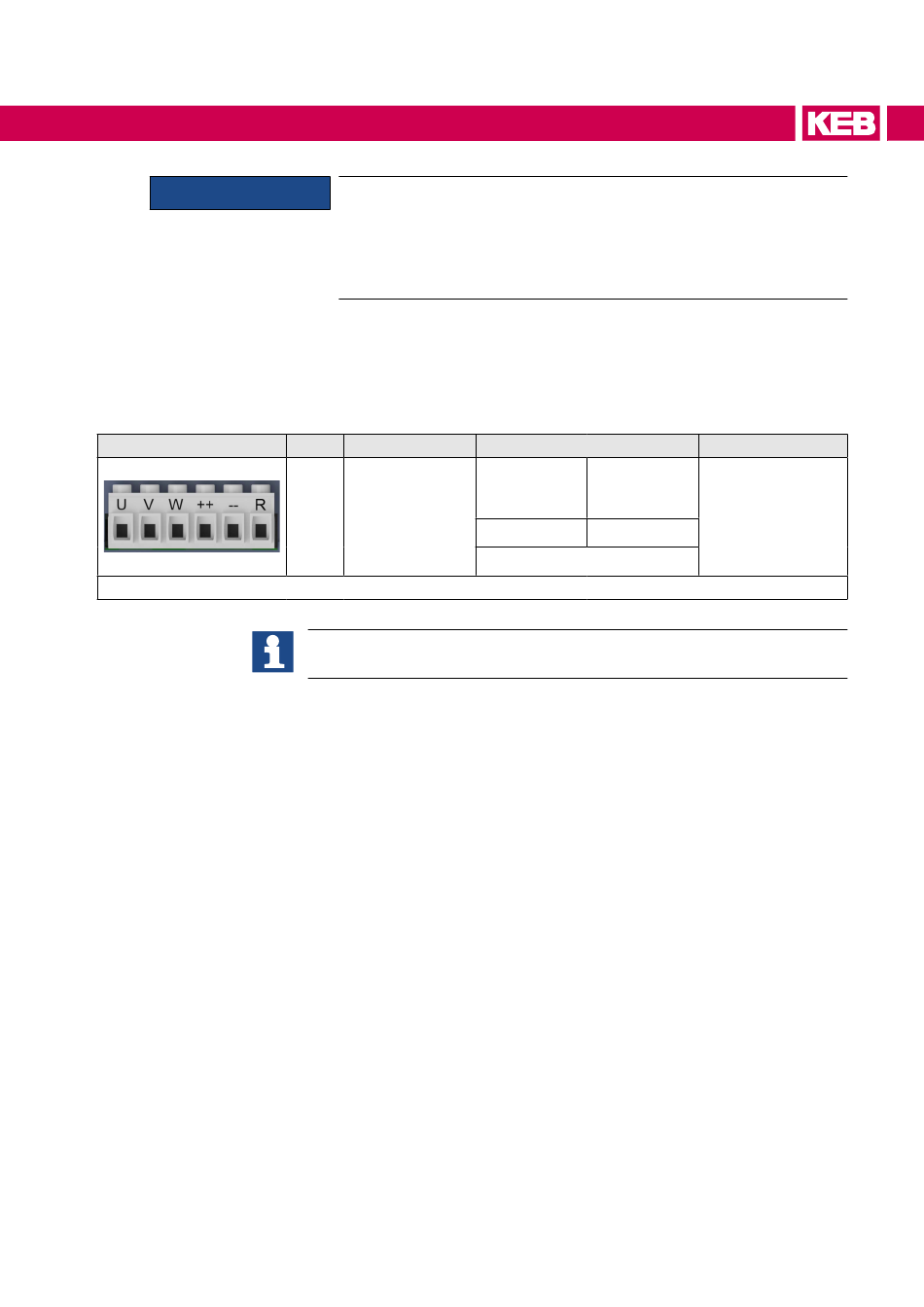

Abbildung 15: Klemmleiste X1B Anschluss eines Bremswiderstandes

Auf korrekte Verlegung der PTC-Kabel achten !
• PTC-Kabel vom Motor (auch geschirmt) nicht zusammen mit Steu-
erkabel verlegen !
• PTC-Kabel muss innerhalb vom Motorkabel mit einem zusätzlichem
Schirm versehen sein (doppelte Abschirmung) !
Name Funktion
Anschluss für
++, R
Bremswiderstand
Die Klemme R kann alternativ mit PB beschriftet sein.
Querschnitt
AWG mm²
ohne mit
Aderendhülse Aderendhülse
24...14 0,25...2,5
mehrdrähtig
Anzugsdrehmoment
0,5...0,6 Nm
5...6 lb-inch
