50
Das Applet verwendet Modbusbefehle zum Lesen des Datensatzes 2 vom Antrieb,
der dann im Memory des Moduls gespeichert wird. Abhängig vom Antriebstyp,
befindet sich das Statuswort entweder in Datensatz 2 oder in Datensatz 11 des
Antriebs. Der Inhalt der Datensätze muss im Konfigurations-Applet konfiguriert
werden. (Siehe Abschnitt
Der Antrieb meldet Störung, wenn im Statuswort:
• Bit 3 gesetzt ist
• Bit 15 gesetzt ist
• Bit 7 gesetzt ist, oder alle Bits
Null sind

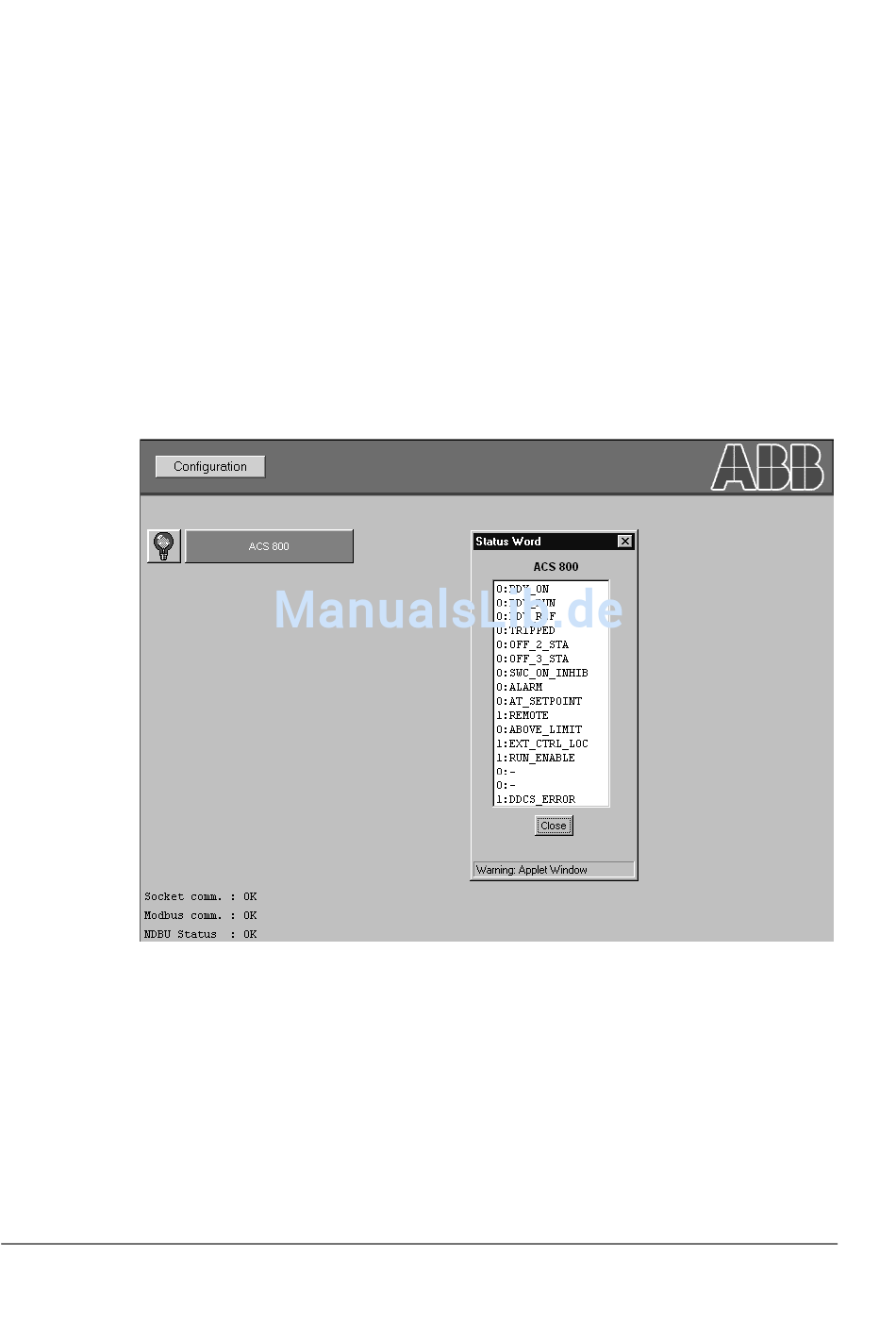

Abbildung 9. Status-Applet
Das Status-Applet ist für alle Antriebe immer sichtbar. Die Datensatznummern des
Antriebs und Antriebsnamen werden im Konfigurations-Applet konfiguriert.
Mit Klick auf die "Lampen" Schaltfläche wird das Applet geladen und zeigt alle Bits
des Statusworts. In der Anzeige wird die Bedeutung jedes einzelnen Bits
angegeben. Das höchste Bit entspricht LSB, das niedrigste Bit entspricht MSB.
Mit Anklicken des Namens des Antriebs wird das Menu-Applet geladen, von dem
aus weitere Applets, wie Parameter-, Datensatz- und Logger-Applets aufgerufen
werden können.
Java-Applets
Konfigurations-Applet
(Kommunikationsunterbrechung, z.B. gebrochene
LWL-DDCS-Verbindung)
(Ursache für Warnung/Alarm)
oben.)
