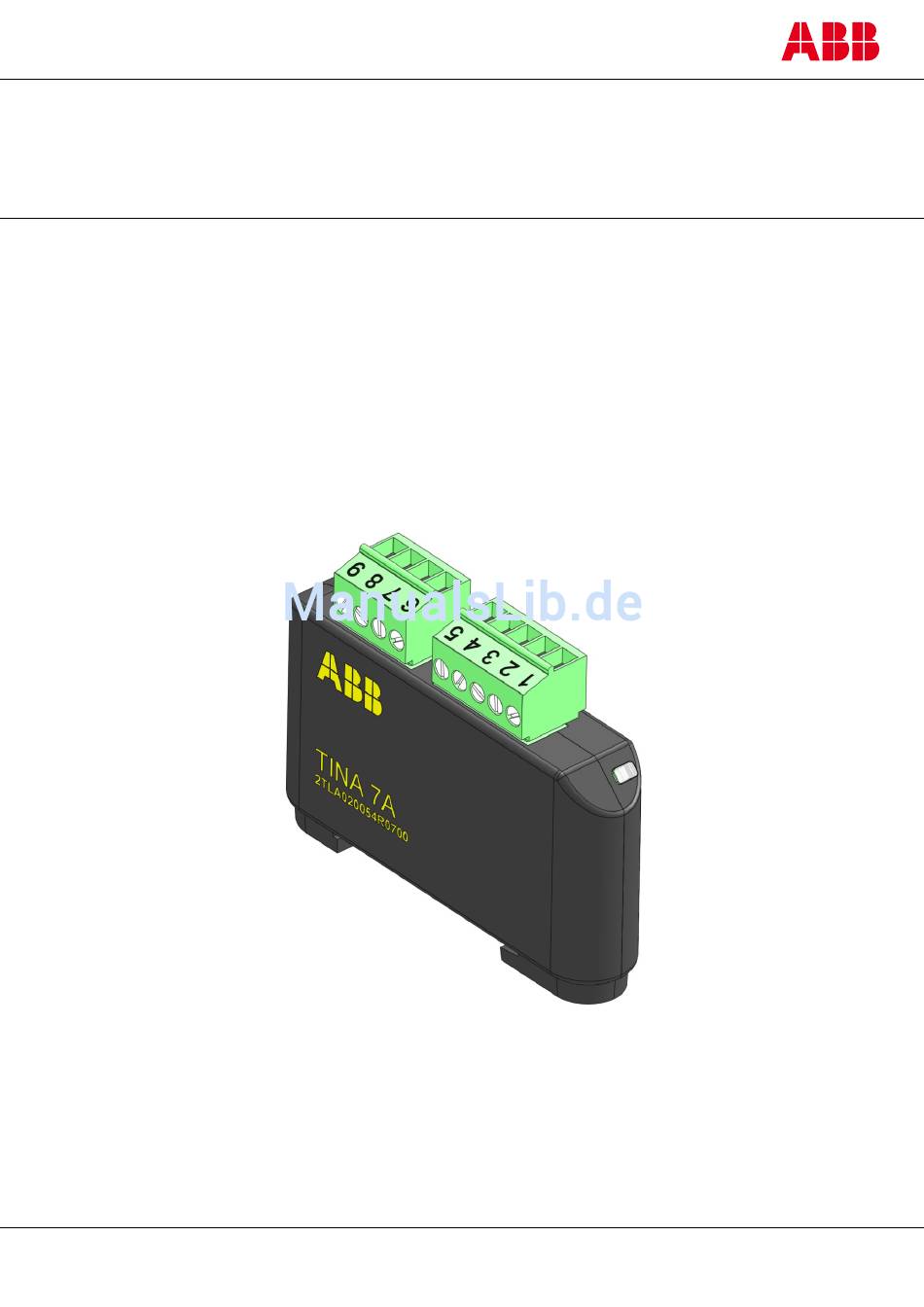

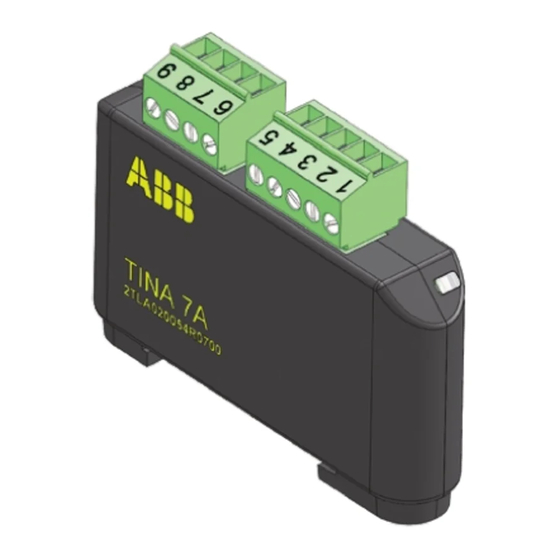

- Seite 1 Originalbetriebsanleitung Tina 7A Anpassungsgerät ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/jokabsafety...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
Ihren ABB JOKAB SAFETY Vertreter, wenn Sie Fragen oder Anregungen haben. GARANTIE Falls kein anderer Zeitraum angegeben wurde, gewährleistet ABB JOKAB SAFETY für die Dauer von einem Jahr ab dem Kaufdatum bei ABB JOKAB SAFETY, dass die Produkte frei von Material- und Verarbeitungsfehlern sind. -
Seite 3: Inhaltsverzeichnis
Vorsichtsmaßnahmen bei der Installation ........................ 8 Wartung ..................................8 Test der Sicherheitsfunktionen ..........................8 Fehlerbehebung ................................ 8 Betrieb ..............................9 LED-Anzeige ................................9 Attribute für Informationsausgangssignal ......................... 9 Technische Daten ..........................10 Abmessungen ................................. 11 EU-Konformitätserklärung ........................ 12 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26... -
Seite 4: Einführung
Einführung Zweck In dieser Anleitung wird das Anpassungsgerät Tina 7A beschrieben. Das Dokument enthält außerdem die erforderlichen Informationen für Installation und Betrieb. Zielgruppe Dieses Dokument richtet sich an autorisiertes Installationspersonal. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: •... -
Seite 5: Übersicht
überwachen und kann somit auch Sicherheitssensoren mit Sicherheitsschaltleisten und Schaltmatten mit internen Relaisausgängen an die dynamische Sicherheitsschaltung anpassen. Tina 7A ist für den Einsatz in Schaltschränken, montiert auf 35 mm DIN-Schienen, vorgesehen und die Anschlusskabel können direkt an die Reihenklemmen angeschraubt werden. Tina 7A ist auch mit einer LED für visuelle Statusinformation des Sicherheitssensors und der dynamischen Sicherheitsschaltung ausgestattet. -
Seite 6: Anschlüsse
Schaltschrank) wie das Sicherheitsgerät installiert werden, um die höchste Sicherheitsstufe zu gewährleisten (Fehlerausschluss, siehe EN ISO 13849-2:2003 Anhang D). Die Sicherheitskreise dürfen ausschließlich für die vorgesehenen Zwecke verwendet werden. Durch jegliche Belastung von oder Modifikationen an den Kreisen besteht Lebensgefahr! 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26... -
Seite 7: Anschlussbeispiele
Anschlussbeispiele Vorsicht! Alle Kabelfarben entsprechen den ABB Jokab Safety-Standardkabeln. 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26... -
Seite 8: Installation Und Wartung
Sicherheitsfunktionen und Mechanik sind regelmäßig, jedoch mindestens einmal pro Jahr zu testen, um die korrekte Funktionsweise aller Sicherheitsfunktionen sicherzustellen (gemäß EN 62061:2005). Wenden Sie sich bei einem Defekt oder Schäden am Produkt an ABB Jokab Safety. Versuchen Sie nicht, das Produkt selbst zu reparieren. Dadurch können unbeabsichtigt dauerhafte Schäden entstehen, die die Sicherheit des Geräts beeinträchtigen und schwerwiegende Verletzungen des Personals verursachen können. -
Seite 9: Betrieb
Vital aus, da eine Auslösung erst nach 38 ms erfolgt. An Pluto findet jedoch eine Auslösung statt. Demzufolge muss ein Filter (20 ms) implementiert werden, sofern diese Funktion benötigt wird. Warnung! Das Informationsausgangsignal ist kein ausfallsicheres Signal und sollte nie zu Sicherheitszwecken genutzt werden. 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26... -
Seite 10: Technische Daten
Technische Daten Hersteller Adresse ABB JOKAB SAFETY Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden Artikelnummer/Bestelldaten Tina 7A: 2TLA020054R0700 Stromversorgung Betriebsspannung 24 VDC +15%, -25% Gesamtstromverbrauch 47 mA (57 mA bei maximaler Informationsausgabe) Informationsausgang: max. 10 mA Strom fließt durch Sicherheitsgerätkontakte 12 mA... -
Seite 11: Abmessungen
Abmessungen Tina 7A Hinweis: Alle Maßangaben in mm. Das Jokab Safety Markenprodukt, dessen Artikelnummer mit 2TLJ beginnt, ist voll kompatibel mit dem ABB Markenprodukt, dessen Artikelnummer mit 2TLA beginnt 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26... -
Seite 12: Eu-Konformitätserklärung
EU-Konformitätserklärung ABB JOKAB SAFETY Varlabergsvägen 11, SE-434 39 Kungsbacka, Schweden www.abb.com/jokabsafety 2TLC172139M0101, rev. B www.abb.com/jokabsafety 2014-11-26...
