Bei mit Häkchen markiertem 'Allow dataset editing', können die Datensätze im
Memory des NETA-01 manuell mit dem Dataset-Applet ausgegeben werden und die
Datensätze werden zyklisch zum Antrieb übertragen (unabhängig davon, ob das
Modul an CH0 oder CH3 angeschlossen ist).
Bei markiertem 'Enable Motor control applet' kann mit dem Motor-Control-Applet der
Motor gestartet und gestoppt werden (siehe unten).
Network Registertab

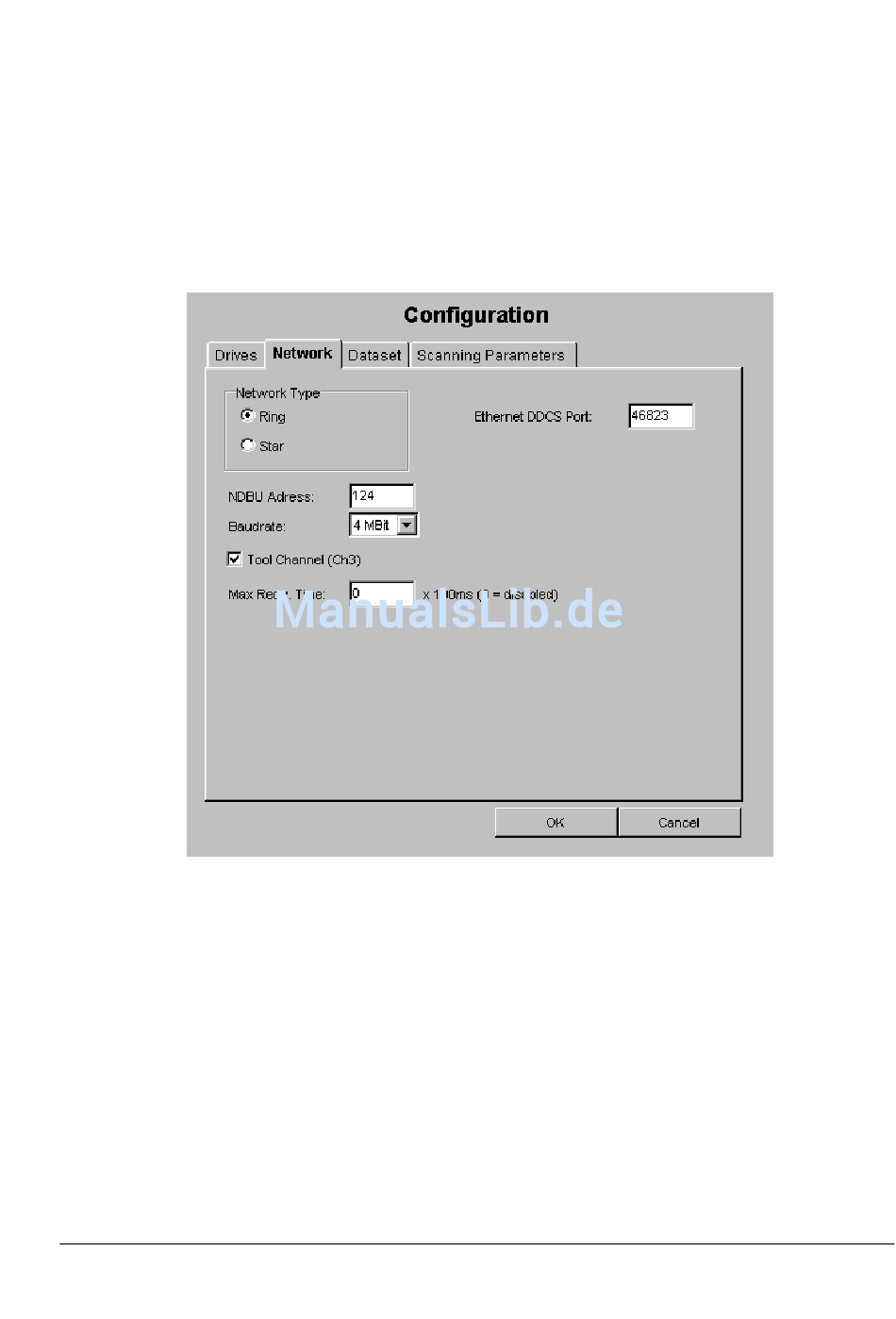

Abbildung 6. Konfigurations-Applet, Network Registertab
In der Auswahl 'Network Type' wird der DDCS-Netzwerk-Typ angegeben, entweder
Ring- oder Sterntopologie. Bei der Auswahl Sterntopologie muss die Adresse der
NBDU-Verteilereinheit angegeben werden.
Die Baudrate wird standardmäßig auf 4 MBit gesetzt, kann aber auf 1 MBit einge-
stellt werden, wenn die LWL-Kanäle des Antriebs 4 MBit/s nicht verarbeiten können.
Das Modul stellt die Baudrate entsprechend antriebsseitig ein.
Wenn das Modul an den LWL-Kanal CH3 des Antriebs angeschlossen ist, muss das
Häkchen bei 'Tool Channel (Ch3)' gesetzt sein. Die Sequenz, mit der Kanal 3 abge-
fragt wird, ist niedriger, als die Sequenz für Kanal CH0, dadurch ist die Kommunika-
tion über Kanal CH3 langsamer als über Kanal CH0. Wenn 'Allow dataset editing'
unter dem Drives Registertab nicht gewählt ist, werden keine Datensätze zu Kanal
CH3 übertragen.
