14
Ethernet
ABB-Antrieb
MSTR
CH0
CH1
CH2

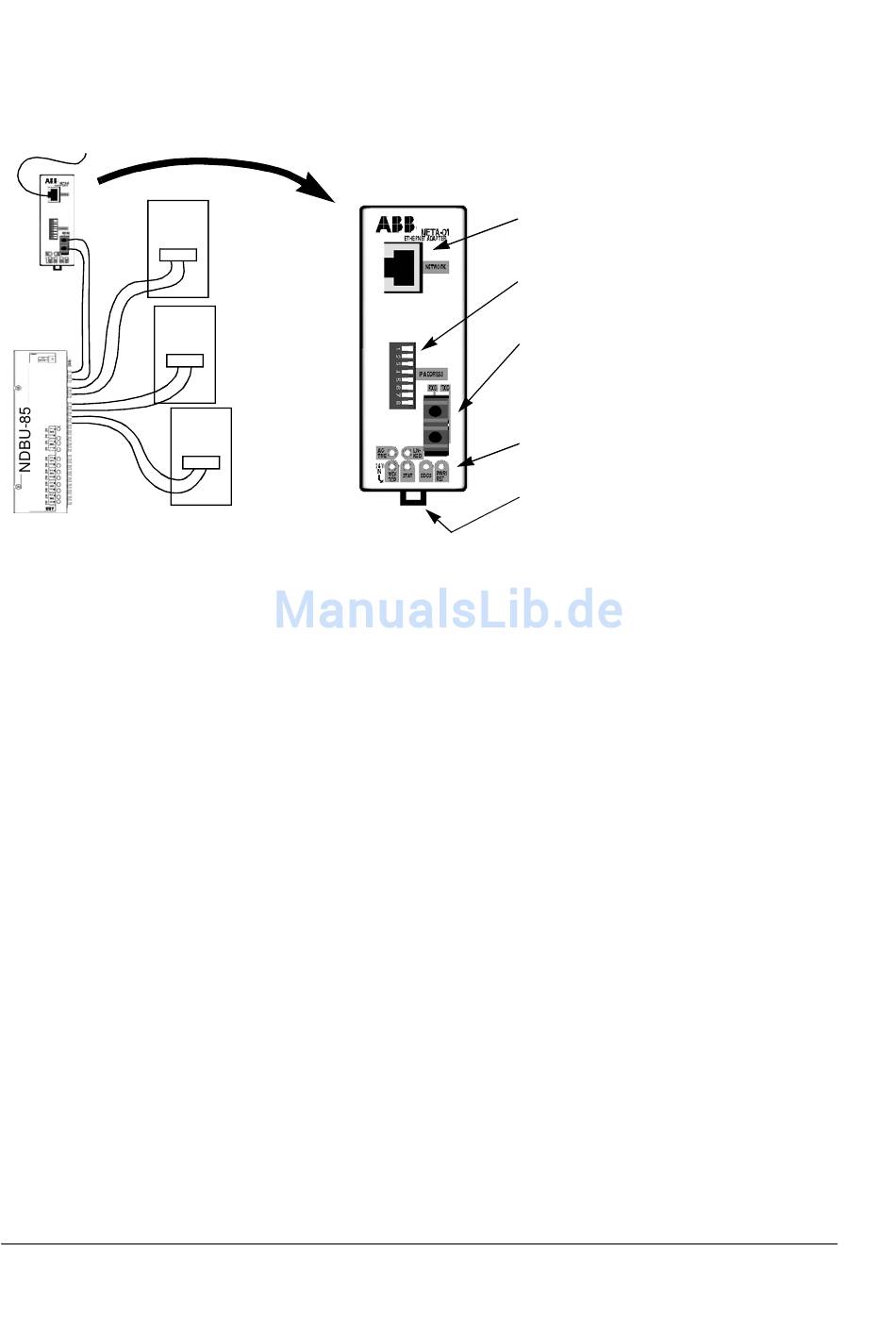

Abbildung 1. Anschluss in Sterntopologie mit NBDU-85/95 und dem NETA-01
Adaptermodul
Kompatibilität
Das NETA-01 Adaptermodul kann mit folgenden Antrieben verwendet werden:
• ACH400
• ACS400
• ACS600 SingleDrive
• ACS600 MultiDrive
• ACS600 MotionControl (ACP 600)
• ACS600 CraneDrive (ACC 600)
• ACS600 Programmierbar
• ACS6000
• DCS600
• ACS800
• ACS1000.
Informationen zum Anschluss anderer Antriebstypen über das NETA-01 Modul
erhalten Sie auf Anfrage von Ihrer ABB-Vertretung.
Übersicht
ABB-Antrieb
ABB-Antrieb
RJ-45 Stecker für Ethernet-Anschluss
DIP-Schalter zur IP-Adresse-
einstellung.
LWL-Anschlüsse
zum Antrieb:
TXD = Sender
RXD = Empfänger
LED-Statusanzeigen
(Beschreibung siehe
Kapitel
Fehlersuche
)
Anschluss der externen
Spannungsversorgung
