48
Die Zeit 'Maximum Receive Time' ist die maximale Zeit zwischen zwei aufeinander
folgenden Modbus-/TCP-Telegrammen. Wenn ein Master keine Datensätze in der
spezifizierten Zeit schreibt, stoppt das Modul die Übertragung von Datensätzen zu
den Antrieben. Abhängig von der "loss of communication" Parameter-Einstellung
des Antriebs, kann der Motor entweder gestoppt werden oder weiterlaufen.
Die Angabe der 'Ethernet DDCS Port' ist die DDCS-Server Port-Nummer, die von
den Applets für die Kommunikation mit den Antrieben verwendet wird. Die Standard-
Port-Nummer kann geändert werden, falls sie bereits von einem anderen
nutzerdefinierten Server verwendet wird.
Dataset Registertab

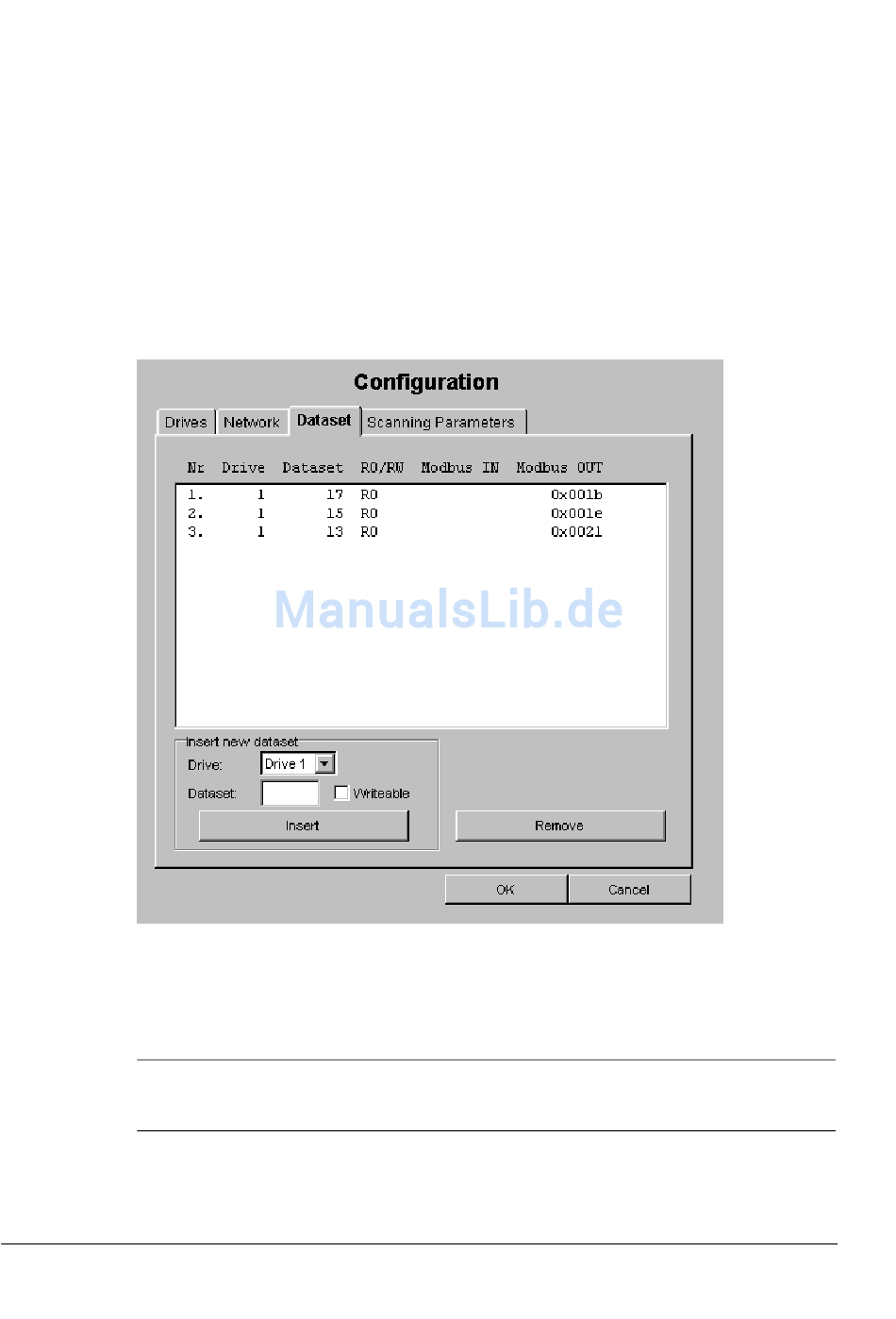

Abbildung 7. Konfigurations-Applet, Dataset Registertab
20 Zusätzliche Datensätze können von den Antrieben gelesen werden, zusätzlich zu
den Basis-Datensätzen (FBA DSET 1 oder FBA DSET 10). Die zusätzlichen
Datensätze können einem oder mehreren Antrieben zugeordnet werden.
Hinweis: Angaben zur Numerierung von Datensätzen enthält das
Programmierhandbuch des Antriebs.
Datensätze können entweder hinzugefügt oder entfernt werden. Zum Hinzufügen
eines Datensatzes die Antriebsnummer (Antrieb 1 bis Antrieb 9) wählen, die
Datensatznummer eingeben und auf die Schaltfläche 'Insert' klicken. Durch
Java-Applets
