18

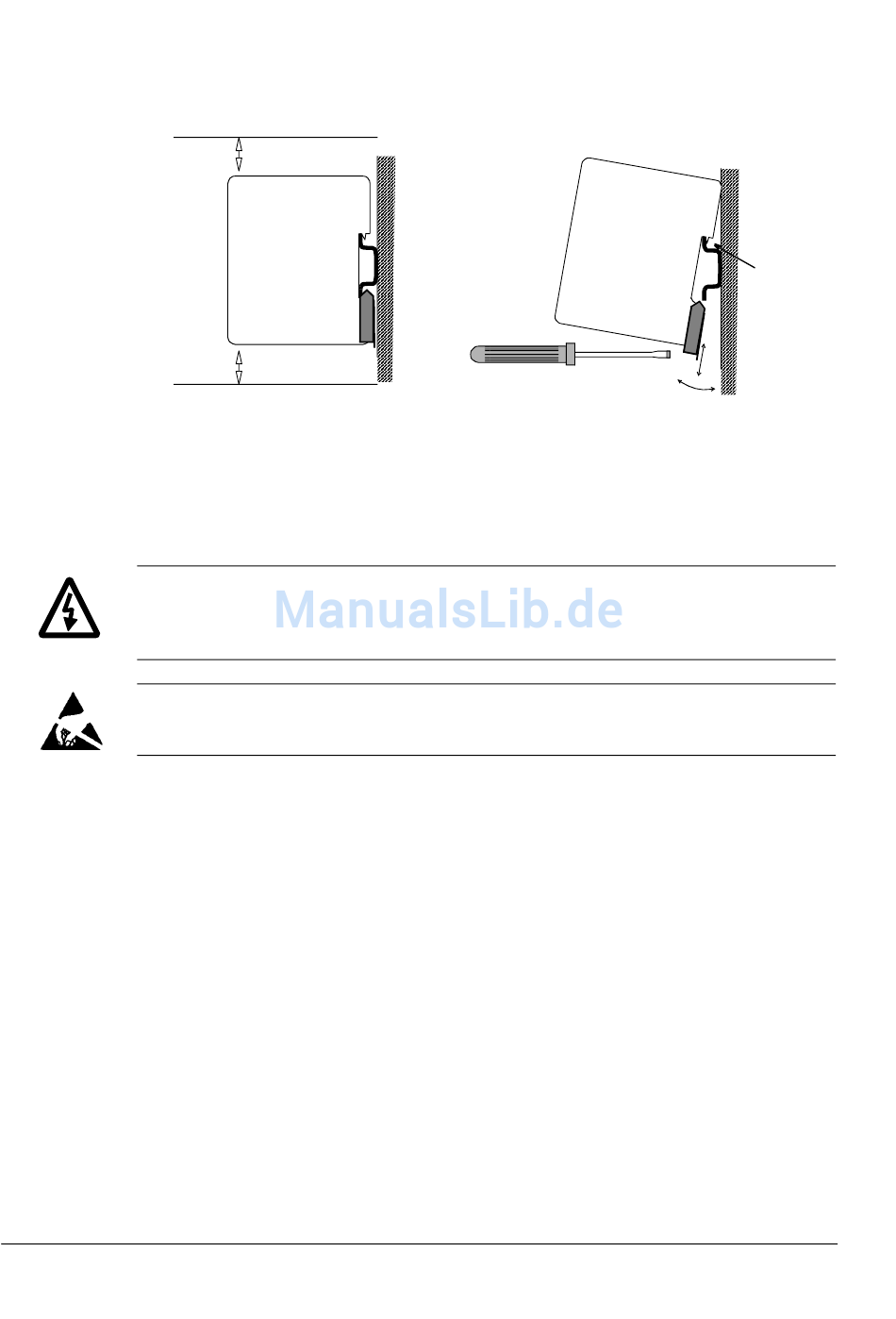

mind. 10 mm
mind. 10 mm
*)
Mindestens 10 mm Abstand zu benachbarten Geräten oder zur Wand.
Montage innerhalb des Antriebs
Die Arbeiten innerhalb des Antriebs dürfen nur von qualifiziertem, elektrotechnisch
geschultem Personal durchgeführt werden.
WARNUNG! Beachten Sie, dass die Entladung der Kondensatoren einige Zeit dau-
ert und dass die Spannungen, die von externen Steuerstromkreisen den Ein- und
Ausgängen zugeführt werden, abgeschaltet sind.
WARNUNG! Die Leiterplatten nicht berühren. Die integrierten Schaltkreise sind sehr
empfindlich gegen elektrostatische Entladung.
Montageanweisung:
• Den Antrieb anhalten.
• Die Stromversorgung des Antriebs und alle gefährlichen Spannungen, die an den
Ein- und Ausgängen anliegen, abschalten.
• Sicherheitshalber 5 Minuten warten, bis die Kondensatoren im DC-Zwischenkreis
entladen sind.
• Die Frontabdeckung des Umrichters abbauen.
• Sicherstellen, dass das Netzkabel, das Motorkabel und die Kondensatoren
(UDC+ und UDC-) nicht unter Spannung stehen.
• Den Einbauort für das Modul festlegen (siehe Benutzerhandbuch des Antriebs).
Montageschiene, falls nicht bereits geschehen, montieren. Die erforderlichen
Mindestabstände für das Modul beachten (siehe Abbildung oben).
• Modul auf die Montageschiene setzen. Zum Abnehmen des Moduls Verriege-
lungsfeder mit einem Schraubendreher nach unten ziehen (siehe Abbildung
oben).
Mechanische Installation
Erdungs-
Clip
