ABB 90 Serie Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Adapter
  5. 90 Serie
  6. Montage- und betriebsanleitung
ABB 90 Serie Montage- Und Betriebsanleitung

ABB 90 Serie Montage- Und Betriebsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
MONTAGE- UND BETRIEBSANLEITUNG

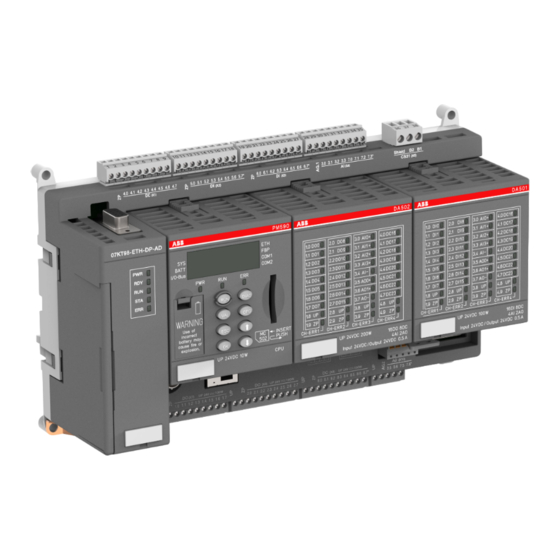

AC31-Adapter
Ergänzung zur bestehenden Dokumentation

Werbung

loading

Verwandte Anleitungen für ABB 90 Serie

Inhaltszusammenfassung für ABB 90 Serie

  • Seite 1 MONTAGE- UND BETRIEBSANLEITUNG AC31-Adapter Ergänzung zur bestehenden Dokumentation...
  • Seite 2 Inhaltsverzeichnis — Inhaltsverzeichnis AC31-Adapter..............................3 1.1 Einleitung..............................3 1.2 Übersicht der AC31-Adapter (Ersatzgeräte)..................... 3 1.3 Systemdaten und CS31-Bussystemdaten....................4 1.3.1 Systemdaten der AC31-Adapter....................4 1.3.2 CS31-Bussystemdaten......................10 1.4 Ersatzgeräte: CPU..........................19 1.4.1 Ersatzgerät: 07KT9x-AD......................20 1.5 Ersatzgeräte: E/A-Module........................59 1.5.1 Ersatzgerät 07AC91-AD......................
  • Seite 3 AC31-Adapter Übersicht der AC31-Adapter (Ersatzgeräte) — 1 AC31-Adapter 1.1 Einleitung Ersatzgeräte für Die modulare Gerätereihe der AC31-Adapter-Serie umfasst modulare Austauschkomponenten AC31 für Steuerungssysteme des Advant Controller 31 (Serie 90). Bestandskunden können ihre SPS durch einfachen Austausch einzelner Komponenten schnell und kosteneffizient warten. Umfas- sende Softwaremodifikationen sind nicht erforderlich.
  • Seite 4 Seite 10. Die Geräte der AC31-Adapter-Serie haben keine Schiffszulassung. HINWEIS! E/A-Module des AC31-Adapters dürfen nur mit einer ABB CPU mit Master- CS31-Bus verwendet werden (z. B. AC31 07KT9x, AC31-Adapter 07KT9x-x-x- AD oder AC500 CPU). 1.3.1 Systemdaten der AC31-Adapter 1.3.1.1...
  • Seite 5 AC31-Adapter Systemdaten und CS31-Bussystemdaten > Systemdaten der AC31-Adapter £ 5 % Restwelligkeit Verpolsicherheit 10 s (Testdauer), permanent bei AC31-Adaptern vorhanden Überbrückungszeit bei Spannungsausfällengemäß IEC 61131-2: DC-Versorgung Ausfall < 10 ms Zeit zwischen 2 Ausfällen > 1 VORSICHT! Systemschädigung durch Spannung! Das Überschreiten der maximalen Versorgungs- oder Prozessspannung (>30 V DC) führt zu bleibenden Systemschäden (Zerstörung).
  • Seite 6 AC31-Adapter Systemdaten und CS31-Bussystemdaten > Systemdaten der AC31-Adapter Tab. 4: Wechselspannungsprüfungen Daten Spannung Dauer 24-V-Kreise (Speisung, 24-V-Ein-/Ausgänge), wenn sie 350 V AC 60 s galvanisch von anderen Stromkreisen getrennt sind CS31-Schnittstelle gegen übrige Kreise 350 V AC 60 s Ethernet 350 V AC 60 s ARCNET...
  • Seite 7 AC31-Adapter Systemdaten und CS31-Bussystemdaten > Systemdaten der AC31-Adapter Daten Wert -> Spannungsversorgung 2 kV -> Freigabeeingang 2 kV -> Digitale Ein-/Ausgänge 1 kV -> Analoge Ein-/Ausgänge 1 kV -> CS31-Bus 1 kV -> Serielle RS-232-Schnittstellen (COM) 1 kV -> ARCNET 1 kV ->...
  • Seite 8 AC31-Adapter Systemdaten und CS31-Bussystemdaten > Systemdaten der AC31-Adapter Erdung von 07AC91-AD, 07AC91-AD2, 07AI91-AD, 07DC91-AD, 07DC92-AD Kapazitive Erdung der galvanisch getrennten CS31-Schnittstelle (Erdung - Oberfläche) -> keine Erdung der Abschirmungsverbindung des CS31-Busses! Die Prozessspannung muss in das Erdungskonzept des Steuerungssystems einbezogen werden Kurze Verbindung (max.
  • Seite 9 AC31-Adapter Systemdaten und CS31-Bussystemdaten > Systemdaten der AC31-Adapter Erdung des DC501-CS31-AD Direkte Erdung mit Klemme an der Montageplatte (so nahe wie möglich an dem Sensor) Kapazitive Erdung der galvanisch getrennten CS31-Schnittstelle (Erdung - Oberfläche) -> keine Erdung der Abschirmungsverbindung des CS31-Busses! Erdung über Hutprofilschiene (oder mit 2 Schrauben).
  • Seite 10 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten Die Prozessspannung muss in das Erdungskonzept des Steuerungssystems einbezogen werden! Kurze Verbindung (max. 25 cm). Querschnittsfläche 2,5 mm Kurze Verbindung (max. 25 cm). Querschnittsfläche 6 mm HINWEIS! Die Abschirmungsverbindung der CS31-Schnittstelle ist mit dem FE verbunden! Beachten Sie bei der Erdung der Ersatzgeräte Folgendes: –...
  • Seite 11 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten Die beim CS31-Bus verwendete Übertragungsrate beträgt 187,5 kBaud. 1.3.2.2 Bustopologie Ein CS31-Bus enthält grundsätzlich nur einen CS31-Busmaster zur Bussteuerung. Bis zu 31 CS31-Slaves sind über einen Bus steuerbar. Der CS31-Busmaster hat keine Adresse, wohin- gegen die CS31-Slaves je nach CS31-Slavetyp Adressen im Bereich 0 bis 61 annehmen können.
  • Seite 12 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten CS31-Busmaster CS31-Slave 120 W Abschlusswiderstand CS31-Systembus VORSICHT! Gefahr von Funktionsstörungen! Innerhalb des CS31-Systembusses sind keine Stichleitungen erlaubt. Schleifen Sie die Busleitung von Modul zu Modul durch. CS31 Kabelver- Richtige Kabelverlegung: legung Falsche Kabelverlegung: 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 13 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten 1.3.2.3 Erdung Erden Sie die Kabelschirme direkt, um Störungen zu vermeiden. Stromführungs- Wenn durch stromtragfähige metallische Verbindungen (Stahlkonstruktionen, Erdungsschienen kapazität usw.) sichergestellt ist, dass keine Potentialunterschiede auftreten, wählen Sie die direkte Erdung. Direkte Erdung des CS31-Busmasters und CS31-Slaves: CS31-Busmaster CS31-Slave Direkte Erdung des Schaltschranks (Eingang)
  • Seite 14 Diagnose an einem der vorhandenen CS31-Slaves durch und sendet einen Aufruf zur Suche nach hinzugekommenen CS31-Slaves. So wird einerseits eine ständige Diagnose über die ordnungsgemäße Funktion des Netzes aufrechterhalten und andererseits alle CS31-Slaves berücksichtigt, die neu eingefügt werden. Abb. 2: Format Antworttelegramm eines CS31-Slaves 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 15 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten Die CS31-Slaves antworten auf die Telegramme des CS31-Busmasters mit einem Antworttele- gramm (siehe Abbildung oben). Die Daten werden in der Dokumentation der einzelnen Geräte (z.B. 07AC91-AD2) angegeben. Wenn ein CS31-Slave oder ein CS31-Busmaster eine Abwei- chung zwischen dem empfangenen CRC und dem selbst berechneten CRC feststellt, dann wird das Telegramm ignoriert.
  • Seite 16 DOS-Programm „907 PC 331“. Weiterführende Informationen zur Konfiguration finden Sie in der Bestandsdokumentation. Konfigurieren Sie die COM1-Schnittstelle als CS31-Busmaster: Abb. 3: CS31-Busmaster Beim CS31-Busmaster kann auch der Parameter „Min update time“ eingestellt werden: Abb. 4: Parameterkonfiguration In der Baumstruktur unter dem CS31-Busmaster müssen die einzelnen CS31-Slaves konfigu- riert werden: Abb.
  • Seite 17 Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten Stellen Sie den Typ (Analog/Digital) des CS31-Slaves ein: Abb. 6: CS31-Bus Slave-Konfiguration Die Daten müssen in der Baumstruktur unter dem CS31-Bus Slave konfiguriert werden. Infor- mationen über die Anzahl der Eingangs- und Ausgangsdaten können der jeweiligen Dokumen- tation der CS31-Bus Slaves entnommen werden.
  • Seite 18 AC31-Adapter Systemdaten und CS31-Bussystemdaten > CS31-Bussystemdaten Abb. 7: Visualisierung: CS31-Bus Diagnose Tab. 8: Interpretation der Variable byStateDiag Wert Beschreibung CS31-Bus Slave getrennt Nicht benutzt Slave am CS31-Bus Bus nicht konfiguriert Unterschied in der Anzahl an Datenbytes zwischen Konfigu- ration und CS31-Bus Interner Fehler im Gerät...
  • Seite 19 AC31-Adapter Ersatzgeräte: CPU Tab. 9: Fehlermeldungen AC500-Baureihe Format z.B. Bezeichnung PLC- Beschreibung Browser Befehl diagshow Fehlerklasse Class 1 bis 4 Fehlerhafte Komponente Comp 11 (COM1-Schnittstelle, hier für den CS31-Bus ) Fehlerhaftes Gerät Adresse des CS31-Bus Slave mit Fehler Fehlerhaftes Modul CS31-Bus Typ des CS31-Bus Slaves mit Fehler (z.
  • Seite 20 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD 1.4.1 Ersatzgerät: 07KT9x-AD 1.4.1.1 Einleitung Abb. 8: 3ADR331183S0015 Die Ersatzgerätevarianten 07KT9x-AD der AC31-Adapter-Serie ersetzen die Bestandsgeräte 07KT94 und 07KT98 der AC31-Geräte Serie 90. Varianten: ● 07KT94-ARC-AD: E/A-Modul DA501, E/A-Modul DA502, CPU EC581 ● 07KT98-ARC-AD: I/O-Modul DA501, I/O-Modul DA502, CPU PM590-ARC ●...
  • Seite 21 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Weiterführende Informationen zu den Ersatzgeräten 07KT9x-AD finden Sie in der Betriebs- und Montageanweisung des Geräts 07KT9x-AD: 3ADR020082M0401. Beachten Sie die Systemdaten zum CS31-Bus Ä Kapitel 1.3 „Systemdaten und CS31-Bussys- temdaten“ auf Seite 4. Allgemeine Informationen zur CPU finden Sie in der AC500 Dokumentation . Die Ersatzgeräte 07KT9x-AD basieren neben der CPU auf den Modulen DA501 und DA502 der AC500 Baureihe.
  • Seite 22 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD ● Eingebauter Flash-EPROM, RAM und Datenspeicher zur Programm- und Datenspeiche- rung ● Wechselspeicherkarte Planung/Inbe- Software Automation Builder (siehe AC500 Dokumentation): triebnahme ● 07KT98-ARC-AD ● 07KT98-ARC-DP-AD ● 07KT98-ARC-ETH-AD ● 07KT98-ETH-DP-AD ● 07KT98-ARC-ETH-DP-AD Software 907PC331 ● 07KT94-ARC-AD 1.4.1.2.2 Funktion...
  • Seite 23 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Bezeichnung Bestandsgerät: Ersatzgerät: 07KT9x- Bemerkung 07KT98 Analogausgänge 4-in-1-Gruppe, einzeln 4-in-1-Gruppe, einzeln Vorsicht: AGND konfigurierbar auf ± 10 konfigurierbar auf ± 10 Bezug zu ZP nicht V, 0 mA... 20 mA, V, 0 mA... 20 mA, mehr M *).
  • Seite 24 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Bezeichnung Bestandsgerät: Ersatzgerät: 07KT9x- Bemerkung 07KT98 Programmiersoftware 907 AC 1131 ab Automation Builder ab V 4.1 (07KT98 V1.2 mit ARCNET-Schnitt- stelle) 907 AC 1131 ab V 4.3 (07KT98 mit PROFIBUS DP- Schnittstelle) Verarbeitungszeit Verarbeitungszeit: Zykluszeit für 1 65% Bit, 35% Wort, Anweisung (CPU...
  • Seite 25 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD 1.4.1.3 Geräteaufbau Bohrung für Montage mit Schrauben (Schraubendurchmesser 4 mm, Auszugsdrehmoment 1,2 Nm) Digitaleingänge/-ausgänge für DA502 Digitaleingänge für DA501 Digitaleingänge für DA501 Analogeingänge für DA501/DA502 CS31-Bus Schnittstelle Status-LED für DA501/DA502 DIAG: Serielle Schnittstelle (Diagnose) COM2: Serielle Schnittstelle (Gewinde UNC 4-40) 10 Analogausgänge für DA501/DA502.
  • Seite 26 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD 1.4.1.3.1 Anschlüsse Abb. 9: Anschlussbelegung 07KT9x-AD DIAG Keine galvanische Trennung (M) COM2 Galvanisch getrennt CS31-Bus Galvanisch getrennt Ethernet Galvanisch getrennt ARCNET Galvanisch getrennt DA501/DA502 Galvanisch getrennt Ä Kapitel 1.3.1.7 „Erdung“ auf Seite 7. Weiterführende Informationen zum Thema Erdung: Anwendungsbeispiel für die Beschaltung der Ein- und Ausgänge...
  • Seite 27 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Anschluss der Versorgungsspannung Abb. 10: Anschluss der Versorgungsspannung Tab. 12: Verbindungsstück (X6) Verbindungsstück / Klemme Anschluss Belegung / Signal X6 / L+ Versorgungsspannung +24 V X6 / L+ Versorgungsspannung +24 V X6 / M...
  • Seite 28 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Anschluss für: CS31-Bus Tab. 13: Verbindungsstück (X5) Verbindungsstück / Klemme Anschluss Belegung / Signal X5 / Shield Shield (Funktionserde) X5 / B2 BUS2 X5 / B1 BUS1 Die Klemme "Shield" ist intern mit FE verbunden. Die bisherigen Erdungsmaß- nahmen wie z.
  • Seite 29 Die Funktion der digitalen Eingänge ist im Gegensatz zum Bestandsgerät 07KT98 nur gegeben, wenn die Spannung UP angeschlossen ist. Abb. 11: Anordnung der 16 digitalen Eingänge Die Zustände der digitalen Eingänge werden jeweils über die LEDs DI0 bis DI15 angezeigt: Abb.
  • Seite 30 Alle Kanäle der Module DA501 und DA502 haben den Bezug zu ZP. Die AGND1/AGND2 der Analogkanäle sind intern über PTC-Widerstände mit ZP verbunden. Informationen zur Klemmenzuordnung finden Sie in der Abbildung Abb. 9). Abb. 13: Schaltungsanordnung des DA501-Moduls Anschluss der digitalen Ausgänge Ä Kapitel 1.4.1.3.1 „Anschlüsse“ auf Seite 26. Siehe Tab.
  • Seite 31 X8 / 2.6 DA502 / DO14 X8 / 2.7 DA502 / DO15 X8 / UP Abb. 14: Anordnung der digitalen Ausgänge Eigenschaften der digitalen Ausgänge ● Die Zustände der digitalen Ausgänge werden jeweils über die LEDs DO0...DO15 am DA501-Modul angezeigt.
  • Seite 32 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Anschluss der digitalen Ein-/Ausgänge Tab. 18: Verbindungsstück (X1) Verbindungsstück / Klemme Anschluss Belegung / Signal X1 / ZP X1 / 4.0 DA502 / DC16 X1 / 4.1 DA502 / DC17 X1 / 4.2 DA502 / DC18 X1 / 4.3 DA502 / DC19 X1 / 4.4...
  • Seite 33 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Abb. 15: Digitale Ein-/Ausgänge Modulzuordnung Klemmennummer Klemme Eigenschaften der digitalen Ein-/Ausgänge ● Die Zustände der digitalen Ein-/Ausgänge werden jeweils über die LEDs DC16 - DC23 an DA501 bzw. DA502 angezeigt. ● Alle 16 Ein-/Ausgänge haben das gleiche Potential ZP wie alle anderen Ein-/Ausgänge. Die in den bestehenden Geräten enthaltene galvanische Trennung ist nicht mehr vorhanden.
  • Seite 34 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Abb. 16: Schaltung eines digitalen Ein-/Ausgangs mit Varistoren zur Entmagnetisierung beim Ausschalten von induktiven Lasten Digitaler Ein-/Ausgang Zur Entmagnetisierung beim Ausschalten induktiver Lasten Daten Wert Eingangssignalspannung 24 V DC 0-Signal -3 V ... +5 V Undefinierter Signalzustand >...
  • Seite 35 Weitere Informationen zu Verhalten und Anzeige dieser Fehler finden Sie in der AC500 Doku- mentation. Nachfolgend ist die Anordnung der 8 analogen Eingänge an X4 dargestellt. Abb. 17: Anordnung der analogen Eingänge Bezug zur Masse ZP: Schließen Sie ZP an mehrere Verbindungsstücke an. Im Beispiel ist ZP exemplarisch an Stecker X3 angeschlossen.
  • Seite 36 Widerstandsthermometer (Pt100, PT1000, Ni1000): 0,1 °C Nachfolgend sind Anschlussbeispiele für analoge Messwertgeber gezeigt. Messbereiche 07KT98 Abb. 18: Messbereiche ± 10 V / 0 ... 10 V Durch die interne galvanische Trennung der Sensorspannungsversorgung ist keine Änderung der Verdrahtung notwendig. 3ADR010122, 13, de_DE...
  • Seite 37 UP muss an den Steckern X7, X8 und X9 angeschlossen sein. Die ADC-Kanäle werden intern nicht mehr von L+ sondern von UP in den Modulen DA501 und DA502 mit Spannung versorgt. Abb. 19: Spannungseingabe mit fremdgespeisten 3-Draht-Spannungsgebern 2022/08/01 3ADR010122, 13, de_DE...
  • Seite 38 (passive zwei- polige Sen- soren) Abb. 20: Anschluss von Stromgebern 4 ... 20 mA an die analogen Eingänge Falls die analogen Stromsensoren 4 mA…20 mA aus einem separaten Netz- gerät versorgt werden, muss der 0-V/GND-Anschluss des Netzteils mit dem ZP-Anschluss des 07KT9x-AD verbunden werden.
  • Seite 39 Spannungs- versorgung) Abb. 21: Anschluss von Stromsensoren 0 mA...20 mA an die analogen Eingänge Beachten Sie, dass im Beispiel die 0V-Einspeisung (ZP) als Bezugspotential verwendet werden muss. Weitere Informationen zu Schutzfunktionen, Fehleranzeige und Diagnose finden Sie in der AC500 Dokumentation.
  • Seite 40 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD VORSICHT! Gefahr von fehlerhaften Messungen! Der negative Pol an den Sensoren darf keine zu hohe Potenzialdifferenz gegen- über ZP haben (max. ±1 V innerhalb des gesamten Signalbereichs). Stellen Sie sicher, dass die Potenzialdifferenz ± 1 V zu keinem Zeitpunkt –...
  • Seite 41 -50 °C ... +150 °C 3-Draht-Schaltung, 2 Kanäle belegt Abb. 22: Anschluss von Pt100-Temperaturfühlern in 3-Draht-Technik Um Messfehler so gering wie möglich zu halten, müssen alle an der Messung beteiligten Leiter im selben Kabel geführt sein und denselben Aderquerschnitt haben. Alle Leiter müssen denselben Aderquerschnitt haben Messbereichsüberschreitung, Messbereichsunterschreitung und Drahtbruch werden überwacht...
  • Seite 42 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Abb. 23: Benutzung von Analogeingängen als digitale Eingänge Anschluss der 4 konfigurierbaren analogen Ausgänge Verbindungsstück / Klemme Anschluss Belegung / Signal X10 / AG.2 AGND2 X10 / 3.5 DA502 / AO0+ X10 / 3.6 DA502 / AO1+ X10 / 7.5...
  • Seite 43 07KT98 angeschlossen. Ausgangsbelastbarkeit des Spannungsausgangs: max. ±10 mA. mA ... 20 mA / 4 mA ... 20 mA Abb. 25: Anschluss von Ausgangslasten (Spannung und Strom) an die analogen Ausgänge Batterie und Batteriewechsel Die AC31-Adapter verwenden eine andere Batterie (Lithium-Batterie TA521).
  • Seite 44 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Serielle Schnittstelle COM2 Stecker / Pin Belegung / Signal COM2 / 1 COM2 / 2 COM2 / 3 COM2 / 4 COM2 / 5 COM2 / 6 Nicht angeschlossen COM2 / 7 Signalerde COM2 / 8 Signalerde COM2 / 9 +5 V...
  • Seite 45 -> X7 / UP (Pin 54), X7 / ZP (Pin 45) -> X8 / UP (Pin 64), X8 / ZP (Pin 55) -> X9 / UP (Pin 74), X9 / ZP (Pin 65) Siehe Abb. 9 -> Sicherung für UP 16 A ->...
  • Seite 46 Daten Wert -> L+ X6 / L+ (Pin 40), X6 / L+ (Pin 41) X6 / M (Pin 42), X6 / M (Pin 43) Siehe Abb. 9 -> Sicherung für L+ 10 A -> Leistungsaufnahme für L+ 10 A -> Galvanische Trennung zwischen UP und...
  • Seite 47 X7 / UP (Pin 54), X7 / ZP (Pin 45) X8 / UP (Pin 64), X8 / ZP (Pin 55) X9 / UP (Pin 74), X9 / ZP (Pin 65) Siehe Abb. 9 -> Sicherung für UP 10 A -> Leistungsaufnahme für UP 300 W (je 100W an X7, X8 und X9) ->...
  • Seite 48 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Daten Wert Galvanische Trennung: ● Galvanische Trennung von Gruppe zu Gruppe ist nicht mehr gegeben. ● Galvanische Trennung von DA501 und DA502 (Bezug ZP) zum übrigen Gerät (Bezug M) ist gegeben. ● Bei DA501 und DA502 haben alle Kanäle das gleiche Potential ZP.
  • Seite 49 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Daten Wert -> für Gruppe 1 ZP (Klemmen 1,0 - 1,7) -> für Gruppe 2 ZP (Klemmen 2,0 - 2,7) Potenzialtrennung ● Galvanische Trennung von Gruppe zu Gruppe ist nicht mehr gegeben. ● Galvanische Trennung von DA501 und DA502 (Bezug ZP) zum übrigen Gerät (Bezug M).
  • Seite 50 Von DA501 und DA502 haben alle digitalen Kanäle das gleiche Potential ZP. AGND1 und AGND2 der analogen Kanäle sind intern über PTC-Widerstände mit ZP ver- bunden. Abb. 9 Konfigurierbarkeit der Eingänge: -> Eingangsverzögerung Typisch 0,1 ms, konfigurierbar von 0,1 ms bis 32 ms Signalisierung der Eingangs-Ausgangssignale 1 gelbe LED pro Kanal.
  • Seite 51 Eingänge (8 Kanäle) Achtung: interner Bezug zu ZP mittels PTC- Widerständen. Abb. 9 Potenzialtrennung Nein Abb. 9 ± 1 V Max. zulässiger Potentialunterschied zwi- schen Klemme ZP (abzüglich der Ver- Vorsicht: Der interne Bezug ist nicht mehr M sorgungsspannung) und Klemmen AGND sondern ZP.
  • Seite 52 Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. Analogausgänge Daten Wert Anzahl der Kanäle pro Gerät Anschlüsse Stecker X10 (Klemmen 3.5, 3.6, 7.5 und 7.6) Bezugspotential AGND2 (Klemmen 3.5, 3.6, 7.5 und 7.6) Potenzialtrennung Nein Abb. 9 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 53 Vorsicht: Der interne Bezug ist nicht mehr M sorgungsspannung) und Klemmen AGND sondern ZP. (abzüglich der analogen Ein- und Ausgänge) Abb. 9 Signalisierung des Ausgangssignals 4 gelbe LEDs zur Anzeige der Signalzustände an den analogen Ausgängen (je 2 LEDs an...
  • Seite 54 Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Daten Wert Mensch-Maschine-Kommunikation Ja, z. B. über Automation Builder Potenzialtrennung Abb. 9 Potentialunterschiede Damit keine Erdungs-Potentialunterschiede zwischen dem Ersatzgerät 07KT98-AD und den an COM2 angeschlossenen Peripheriege- räten entstehen, werden diese von der Schalt- schranksteckdose gespeist.
  • Seite 55 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD LED-Anzeige Daten Wert LEDs zur Signalisierung: ->Zustand der digitalen Eingänge 1 gelbe LED pro Kanal -> Zustand der digitalen Ausgänge 1 gelbe LED pro Kanal -> Zustand der digitalen Ein-/Ausgänge 1 gelbe LED pro Kanal ->...
  • Seite 56 AC31-Adapter Ersatzgeräte: CPU > Ersatzgerät: 07KT9x-AD Mechanische Daten Daten Wert Breite x Höhe x Tiefe Ersatzgerät: 239,5 x 138 x ca. 80,9 mm Bestandsgerät: 240 x 140 x 85 mm Gewicht Ersatzgerät 07KT94- ARCNET : 910 g Ersatzgerät 07KT98- ARCNET : 945 g Bestandsgerät: 1,6 kg Abmessungen für den Einbau Siehe Betriebs- und Montageanweisung des...
  • Seite 57 Daten Wert Signalisierung Anzeige am CPU-Display Potenzialtrennung Abb. 9 ARCNET Kurzbeschreibung Die ARCNET-Schnittstelle in dem Automation Builder . Weitere Informationen zu der ARCNET- Schnittstelle für den jeweiligen CPU finden Sie in der AC500 Dokumentation. ARCNET-System Die allgemeinen Informationen über das ARCNET-System sind weiterhin gültig. Weitere Infor- mationen zu ARCNET finden Sie in der AC500 Dokumentation.
  • Seite 58 AC500 Dokumentation ( Ethernet Kapitel). Signalisierung Anzeige auf dem Display der CPU Potenzialtrennung Abb. 9 Ethernet Kurzbeschreibung Die Ethernet-Schnittstelle wird im Automation Builder . Weitere Informationen zu der Ethernet- Schnittstelle für den jeweiligen CPU finden Sie in der AC500 Dokumentation.
  • Seite 59 AC31-Adapter Ersatzgeräte: E/A-Module Anschlussbele- ANSCHLUSS Signal Beschreibung gung TxD+ Sendedaten + TxD- Sendedaten - RxD+ Empfangsdaten + Nicht benutzt Nicht benutzt RxD- Empfangsdaten - Nicht benutzt Nicht benutzt Schirm Kabelschirm Funktionserde HINWEIS! Korrosionsgefahr! Nicht genutzte Anschlüsse und Steckplätze können korrodieren, wenn die Geräte in Umgebungen mit Salznebel verwendet werden.
  • Seite 60 Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD 1.5.1 Ersatzgerät 07AC91-AD 1.5.1.1 Einleitung Abb. 26: 3ADR331193S0015_07AC91-AD Das Ersatzgerät 07AC91-AD der AC31-Adapter-Serie ersetzt das Bestandsgerät 07AC91 der AC31/90-Serie in der Betriebsart8 Bit. Das Ersatzgerät 07AC91-AD2 steht zur Verfügung für die Betriebsart12 Bit. Bei der Gerätentwicklung des Ersatzgeräts wurde darauf geachtet, den Geräteaufbau identisch zu dem des Bestandsgeräts zu halten.
  • Seite 61 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD 1.5.1.2 Geräteaufbau Anschluss für CS31-Bus (X1) Analogausgänge (X2): 0 ... 10 V, 0 ... 20 mA Analogausgänge (X3): 0 ... 10 V Bohrung für Montage mit Schrauben (Schraubendurchmesser 4 mm, Auszugsdrehmoment 1,2 Nm) DIP-Schalter für CONFIG1 DIP-Schalter für CONFIG2 Status-LED für AO523 DIP-Schalter für ADDR...
  • Seite 62 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Abb. 27: AO523 Anzeige des Moduls 8 gelbe LEDs zur Anzeige des Signalstatus der analogen Eingänge (X2 und X3) 8 gelbe LEDs zur Anzeige des Signalstatus der analogen Eingänge (X6 und X7) 2 rote LEDs zur Anzeige von Fehlern (des AO523 Moduls) 1 grüne LED zur Statusanzeige der Versorgungsspannung des AO523 Moduls...
  • Seite 63 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD 1.5.1.2.2 Anschlüsse Abb. 28: Anschluss Beachten Sie die Angaben der Bestandsdokumentation. Im Abschnitt „Abbil- dung 5.4-2: Anschluss des analogen Ein-/Ausgabemoduls 07AC91“ sind für das Ersatzgerät 07AC91-AD lediglich die Angaben für die Betriebsart 8-Bit relevant.
  • Seite 64 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Tab. 28: Anschlussbelegung AO (X2) Verbindungsstück / Klemme Anschluss Belegung / Signal X2 / 2.0 AO523 / O0+ X2 / 1.0 AO523 / O0- (AGND) X2 / 2.1 AO523 / O1+ X2 / 1.1 AO523 / O1- (AGND) X2 / 2.2 AO523 / O2+...
  • Seite 65 X7 / 3.7 AO523 / O15- (AGND) Die Signale Ox- sind intern miteinander zu einer AGND-Fläche verbunden. Das Potential AGND ist mit dem Potential M über PTC-Widerstände verbunden. Spannungsunterschied AGND zu M ±1 V (max.). Abb. 29: Spannungsausgang 2022/08/01 3ADR010122, 13, de_DE...
  • Seite 66 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Abb. 30: Stromausgang Analoge Signalleitungen müssen in abgeschirmten Kabeln geführt werden. Die Abschirmung muss an beiden Seiten geerdet werden und sollte so nahe wie möglich am Ersatzgerät und der Signalquelle/-senke geerdet sein. 1.5.1.2.3 Konfiguration Das Bestandsgerät verfügte über einen DIP-Schalter auf der oberen Leiterplatte.
  • Seite 67 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Tab. 34: Beispiel-Konfiguration für 07AC91-AD: Konfiguration Alle Ausgangskanäle an Spannung Konfiguration Alle Ausgangskanäle an Spannung ADDR 8-Bit-Betriebsart ohne Bereichsüberwachung, CS31-Adresse 0 und Kanal- nummer £ 7. Konfigurations- Beachten Sie bitte folgendes: bereiche mit ● Alle Kanäle müssen als Ausgänge konfiguriert werden.
  • Seite 68 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Die Position der DIP-Schalter für die Kanäle 2 und 4 kann nach Wunsch eingestellt werden. Die Ausgänge 8 bis 11 können auf ODD (Spannung) oder ON (Strom) eingestellt werden. Die DIP-Schalter für die Kanäle 6 und 8 müssen auf OFF eingestellt werden.
  • Seite 69 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Byte Position in Verbindungsstück / WORD Klemme X2 / 2.2 WORD Ausgang (empfangen) 2 High X3 / 2.5 X3 / 2.4 WORD Ausgang (empfangen) 3 High X3 / 2.7 X3 / 2.6 WORD Ausgang (empfangen) 4 High X6 / 4.1 X6 / 4.0...
  • Seite 70 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Tab. 36: Diagnoseinformationen des CS31-Bus Kanal Fehlercode Fehlercode ( CS31- Beschreibung ( CODESYS ) Bus ) Gerätefehler: Interner Fehler Fehlercodes, die vom Ersatzgerät über den CS31-Bus übertragen werden, werden erneut in CODESYS . Jeder Fehlercode des CS31-Bus (Tabellenspalte 3) erzeugt einen Fehlercode in CODESYS (Tabellenspalte 2).
  • Seite 71 OK spannung (siehe Nr. 4 in der folgenden Abbildung) Abb. 31: AO523 1.5.1.2.8 Technische Daten Dieser Abschnitt erweitert die Angaben des Abschnitts Ä Kapitel 1.3 „Systemdaten und CS31- Bussystemdaten“ auf Seite 4. Im Zweifelsfall gelten nachfolgende Angaben.
  • Seite 72 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Technische Daten des Gesamtgeräts Daten Wert Prozessspannung: -> Anschlüsse X4/L+ (Pin 20), X4/L+ (Pin 21), X4/M (Pin 22), X4/M (Pin 23) -> Sicherung für L+ 10 A flink - Galvanische Trennung Nein Stromaufnahme: -> Über L+ 0,19 A + Ausgangslast ->...
  • Seite 73 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Technische Daten der analogen Ausgänge Daten Wert Anschlüsse X2 / 2.0, X2 / 2.1, X2 / 2.2, X2 / 2.3, X3 / 2.4, X3 / 2.5, X3 / 2.6, X3 / 2.7, X6 / 4.0, X6 / 4.1, X6 / 4.2, X6 / 4.3, X7 / 4.4, X7 / 4.5, X7 / 4.6, X7 / 4.7 Bezugsanschlüsse (AGND)
  • Seite 74 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD Montagehinweise Die Abmessungen sind in mm und in Klammern in Inch angegeben. Die Maße für die Montagebohrungen sind bei dem Ersatzgerät und dem Bestandsgerät gleich. Um das Ersatzgerät zu montieren oder demontieren, fassen Sie das Gerät am Gehäuse und nicht direkt am S500-Modul an.
  • Seite 75 Abb. 32: 3ADR331194S0015_07AC91-AD2 Das Ersatzgerät 07AC91-AD2 der AC31-Adapter Serie ersetzt das Bestandsgerät 07AC91 der AC31/90 Serie in der Betriebsart12 Bit. Das Ersatzgerät 07AC91-AD steht zur Verfügung für die Betriebsart8 Bit. Bei der Gerätentwicklung des Ersatzgeräts wurde darauf geachtet, den Geräteaufbau identisch zu dem des Bestandsgeräts zu halten.
  • Seite 76 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Das vorliegende Dokument ergänzt die noch gültige Bestandsdokumentation um folgende Punkte: ● Geräteabweichungen, die z. B. aufgrund von technischen Begrenzungen unumgänglich waren. ● Dokumentationserweiterungen, die sich aufgrund von normativen Anforderungen ergaben. ● Zusätzliche Inhalte, die in der Bestandsdokumentation nicht beschrieben waren. Weiterführende Informationen zum Ersatzgerät 07AC91-AD2 finden Sie in der Betriebs- und Montageanweisung des Geräts 07AC91-AD2: 3ADR020085M0401.
  • Seite 77 1.5.2.2.1 LED-Anzeige Die LED-Anzeige ist am Ersatzgerät geändert: Abb. 33: AX522 Anzeige des Moduls 8 gelbe LEDs zur Anzeige des Signalstatus der analogen Eingänge (X2 und X3) 8 gelbe LEDs zur Anzeige des Signalstatus der analogen Eingänge (X6 und X7) 2 rote LEDs zur Anzeige von Fehlern (des AX522 Moduls) 1 grüne LED zur Statusanzeige der Versorgungsspannung des AX522 Moduls...
  • Seite 78 Beachten Sie die Angaben der Bestandsdokumentation. Im Abschnitt „Abbil- dung 5.4-2: Anschluss des analogen Ein-/Ausgabemoduls 07AC91“ sind für das Ersatzgerät 07AC91 AD2 lediglich die Angaben für die Betriebsart 12 Bit relevant. Abb. 34: Anschluss Tab. 39: Anschlussbelegung CS31-Bus (X1) Verbindungsstück / Klemme Anschluss Belegung / Signal...
  • Seite 79 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Tab. 40: Anschlussbelegung AI (X2) Verbindungsstück / Klemme Anschluss Belegung / Signal X2 / 2.0 AX522 / I0+ X2 / 1.0 AX522 / I0- (AGND) X2 / 2.1 AX522 / I1+ X2 / 1.1 AX522 / I1- (AGND) X2 / 2.2 AX522 / I2+...
  • Seite 80 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Verbindungsstück / Klemme Anschluss Belegung / Signal X6 / 4.3 AX522 / O3+ X6 / 3.3 AX522 / O3- (AGND) Tab. 45: Anschlussbelegung AO (X7) Verbindungsstück / Klemme Anschluss Belegung / Signal X7 / 4.4 AX522 / O4+ X7 / 3.4 AX522 / O4- (AGND)
  • Seite 81 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Abb. 35: Spannungseingang 1) Galvanisch getrennte Spannungsversorgung des analogen Sensors Abb. 36: Stromeingang 1) Galvanisch getrennte Spannungsversorgung des analogen Sensors 2022/08/01 3ADR010122, 13, de_DE...
  • Seite 82 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Abb. 37: Spannungsausgang Abb. 38: Stromausgang Analoge Signalleitungen müssen in abgeschirmten Kabeln geführt werden. Die Abschirmung muss an beiden Seiten geerdet werden und sollte so nahe wie möglich am Ersatzgerät und der Signalquelle/-senke geerdet sein.
  • Seite 83 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Tab. 46: Beispiel-Konfiguration für 07AC91- AD2: Konfigura- Alle Ausgangskanäle sind auf ON (Spannung) eingestellt. tion 1 Konfigura- Alle Ausgangskanäle sind auf ON (Spannung) eingestellt. tion 2 ADDR 12-Bit-Betriebsart ohne Bereichsüberwachung, CS31-Adresse 0 und Kanal- nummer £...
  • Seite 84 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Der DIP-Schalter für den Kanal 2 kann nach Wunsch eingestellt werden (keine Funktionalität). Der DIP-Schalter für Kanal 3 kann auf Wunsch für die Bereichsüberwachung eingestellt werden. Die DIP-Schalter für die Kanäle 4 und 7 können nach Wunsch für die CS31- Adresse eingestellt werden.
  • Seite 85 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Byte Verbindungsstück / Klemme WORD Eingang (senden) 3 X2 / 2.3 WORD Eingang (senden) 4 X3 / 2.4 WORD Eingang (senden) 5 X3 / 2.5 WORD Eingang (senden) 6 X3 / 2.6 WORD Eingang (senden) 7 X3 / 2.7 WORD Ausgang (empfangen) 8 X6 / 4.0...
  • Seite 86 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 1.5.2.2.7 Diagnose und Anzeige Zur Diagnose und Anzeige werden LEDs verwendet. Zusätzlich können einige Diagnoseinfor- mationen über den CS31-Bus . Das Ersatzgerät bietet keine Testtaste mit der die Funktionalität getestet werden kann. Tab. 48: Diagnoseinformationen des CS31-Bus Kanal Fehlercode Fehlercode ( CS31-...
  • Seite 87 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Spezialfälle mit schnell blinkenden LEDs (ca. 5 Hz): ● Alle 4 LEDs blinken schnell: An das Gerät ist ein falsches S500-Modul angeschlossen. Das Gerät kann nicht initialisieren. ● Die LEDs des CS31-Bus S-ERR-Bus und E/A-Bus blinken schnell: Ungültige Stellung der DIP-Schalter.
  • Seite 88 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Abb. 39: AX522 1.5.2.2.8 Technische Daten Ä Kapitel 1.3 „Systemdaten und CS31- Dieser Abschnitt erweitert die Angaben des Abschnitts Bussystemdaten“ auf Seite 4. Im Zweifelsfall gelten nachfolgende Angaben. Für das Gerät 07AC91-AD2 ist nur die Betriebsart 12-Bit relevant.
  • Seite 89 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. VORSICHT! Systemschädigung durch Spannung! Das Überschreiten der maximalen Versorgungs- oder Prozessspannung (>30 V DC) führt zu bleibenden Systemschäden (Zerstörung). Technische Daten des binären Eingangs Daten Wert Eingangsstrom bei Eingangsspannung +24 V...
  • Seite 90 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Nicht benutzte Spannungseingänge müssen als Stromeingänge konfiguriert werden (wegen Drahtbrucherkennung AX522 S500-Modul). Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. Technische Daten der analogen Ausgänge Daten Wert Anschlüsse X6 / 4.0, X6 / 4.1, X6 / 4.2, X6 / 4.3, X7 / 4.4, X7 / 4.5, X7 / 4.6, X7 / 4.7 Bezugsanschlüsse (AGND) X6 / 3.0, X6 / 3.1, X6 / 3.2, X6 / 3.3, X7 / 3.4,...
  • Seite 91 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AC91-AD2 Mechanische Daten Daten Wert Breite x Höhe x Tiefe Ersatzgerät: 120 x 140 x ca. 80 mm Bestandsgerät: 120 x 140 x 85 mm Gewicht Ersatzgerät: 362 g Bestandsgerät: 450 g Abmessungen für den Einbau Siehe Montageanweisung 07AC91-AD2 (3ADR020085M0401) Montagehinweise...
  • Seite 92 1SAP 800 100 R0010 Analoges Ein-/Ausgabemodul 07AC91-AD2 1 2-poliger Klemmenblock (3,81 mm Raster) 1 3-poliger Klemmenblock (5,08 mm Raster) 1 5-poliger Klemmenblock (5,08 mm Raster) 4 8-polige Klemmenblöcke (3,81 mm Raster) 1.5.3 Ersatzgerät 07AI91-AD 1.5.3.1 Einleitung Abb. 40: 3ADR331191S0015_07AI91-AD 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 93 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Das Ersatzgerät 07AI91-AD der AC31-Adapter-Serie ersetzt das Bestandsgerät 07AI91 der Serie 90. Bei der Gerätentwicklung des Ersatzgeräts wurde darauf geachtet, den Geräteaufbau identisch zu dem des Bestandsgeräts zu halten. Die Bestandsdokumentation des Geräts 07AI91 hat somit nach wie vor Gültigkeit und dient als Referenz (Systembeschreibung Advant Controller 31).
  • Seite 94 1.5.3.2.1 LED-Anzeige Die LED-Anzeige ist am Ersatzgerät geändert: Abb. 41: Frontansicht: 07AI91-AD Anzeige des Moduls 8 gelbe LEDs zur Anzeige des Signalstatus der analogen Eingänge (X2 und X3) 8 gelbe LEDs zur Anzeige des Signalzustands der analogen Eingänge (X5 und 2 rote LEDs zur Anzeige von Fehlern (des AI523 Moduls) 1 grüne LED zur Statusanzeige der Versorgungsspannung des AI523 Moduls...
  • Seite 95 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Das Ersatzgerät bietet keine Testtaste mit der die Funktionalität getestet werden kann. 1.5.3.2.2 Anschlüsse Abb. 42: Anschluss 1) Potenzialtrennung 2) Schaltschrank-Erdung Beachten Sie die folgenden Informationen: ● DieSchirmVerbindungen des CS31-Bus undFEVersorgungsspannung haben keine Verbin- dung mit dem Gerät.
  • Seite 96 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Tab. 52: Anschlussbelegung AI (X2) Verbindungsstück / Klemme Anschluss Belegung / Signal X2 / 1.0 AI523 / I0- (AGND1) X2 / 2.1 AI523 / I1+ X2 / 2.0 AI523 / I0+ X2 / 1.2 AI523 / I2- (AGND1) X2 / 2.3 AI523 / I3+...
  • Seite 97 VORSICHT! Systemschädigung durch Spannung! Ein Austausch des Ersatzgeräts unter Spannung kann zu bleibenden System- schäden (Zerstörung) führen. Abb. 43: Differentieller Spannungseingang 1) Galvanisch getrennte Spannungsversorgung des analogen Sensors 2) Erdung am Sensor ±10 V bzw. ±5 V an Differenzeingängen Bei dem Ersatzgerät ist die Drahtbrucherkennung auch bei einer differentiellen Spannungsmes- sung aktiv.
  • Seite 98 Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Analoge Signalleitungen müssen in abgeschirmten Kabeln geführt werden. Die Abschirmung muss an beiden Seiten geerdet werden und sollte so nahe wie möglich am Ersatzgerät und der Signalquelle/-senke geerdet sein. Abb. 44: Stromeingang mit externem Widerstand 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 99 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Abb. 45: Widerstandsthermometer 1) Rückleiter 2) Verdrilltes Adernpaar im Kabel (*) 3-Draht Für Temperaturmessungen mit PT100/PT1000 Widerständen muss die Verkabelung zum Bestandsgerät geändert werden. Eine 4-Draht-Temperaturmessung ist mit dem Ersatzgerät nicht möglich. Eine 3-Draht-Temperaturmessung kann gemäß der vorherigen Abbildung reali- siert werden.
  • Seite 100 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Abb. 46: DIP-Schalter für 07AI91-AD Die Funktion des Adress-DIP-Schalters 8 (Kanal Nr. £ 7 oder Kanal Nr. > 7) wird nicht für das Ersatzgerät unterstützt. Dieser DIP-Schalter muss ausgeschaltet sein. Beim Adress-DIP-Schalter 3 (Analogwertzuordnung) wird im Ersatzgerät nur noch das CS31- Bus Format im Ersatzgerät unterstützt.
  • Seite 101 Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. Abb. 47: Nicht verwendetes "Konfigurationspaar" 1) Kanal 0 und Kanal 1 werden nicht verwendet -> DIP-Schalter „Keine Auswertung der Kanäle“ Wenn beide Kanäle eines „Konfigurationspaares“ nicht verwendet werden, stellen Sie die DIP-Schalter auf „Keine Auswertung der Kanäle“.
  • Seite 102 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Abb. 48: Nur ein Kanal eines "Konfigurationspaars" wird verwendet 1) Galvanisch getrennte Spannungsversorgung des analogen Sensors 2) Erdung am Sensor 3) Nicht verwendeter Kanal ± 10 V, ± 5 V an Differenzeingängen Wenn nur ein Kanal eines „Konfigurationspaars“ (z. B. Kanal 0 und 1) ver- wendet wird, dann muss bei einer Spannungsmessung der andere Kanal kurz- geschlossen werden.
  • Seite 103 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Kanalbelegung Wenn nur ein Kanal eines „Konfigurationspaars“ (z. B. Kanal 0 und 1) ver- wendet wird, dann muss der andere Kanal mit einem Widerstand (z. B. 120 Ω Pt100 Messbereich, 1200 Ω Pt1000 Messbereich) beschaltet werden. Anderen- falls wird eine Fehlermeldung angezeigt.
  • Seite 104 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Tab. 57: CS31-Bus Byte Verbindungsstück / Klemme WORD Eingang (senden) 0 X2 / 2.1, X2 / 2.0 WORD Eingang (senden) 1 X2 / 2.3, X2 / 2.2 WORD Eingang (senden) 2 X2 / 2.5, X2 / 2.4 WORD Eingang (senden) 3 X3 / 2.7, X3 / 2.6 WORD Eingang (senden) 4...
  • Seite 105 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Das Ersatzgerät bietet keine Testtaste mit der die Funktionalität getestet werden kann. Tab. 58: Diagnoseinformationen des CS31-Bus Kanal Fehlercode Fehlercode ( CS31- Beschreibung ( CODESYS ) Bus Bus) Gerätefehler: Interner Fehler Kanalfehler: 0 .. .7 Leitungsunterbre- chung (wird auch angezeigt, wenn...
  • Seite 106 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Selbst wenn ein Fehler nicht länger auftritt, leuchtet die S-ERR-LED weiterhin. Der Fehler muss von der Steuerung (SPS/Zentraleinheit) bestätigt werden, z. B. mithilfe eines Funktionsbaust- eins Ä Kapitel 1.3 „Systemdaten und CS31-Bussystemdaten“ auf Seite 4. Spezialfälle mit schnell blinkenden LEDs (ca.
  • Seite 107 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Abb. 49: 07AI91-AD_Front 1.5.3.2.8 Technische Daten Ä Kapitel 1.3 „Systemdaten und CS31- Dieser Abschnitt erweitert die Angaben des Abschnitts Bussystemdaten“ auf Seite 4. Im Zweifelsfall gelten nachfolgende Angaben. Technische Daten des Gesamtgeräts Daten Wert Prozessspannung: ->...
  • Seite 108 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. VORSICHT! Systemschädigung durch Spannung! Das Überschreiten der maximalen Versorgungs- oder Prozessspannung (>30 V DC) führt zu bleibenden Systemschäden (Zerstörung). Technische Daten der analogen Eingänge Daten Wert Anschlüsse...
  • Seite 109 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Daten Wert 12-Bit + Vorzeichen (Messbereich ± 10 V) Auflösung 11-Bit + Vorzeichen (Messbereich ± 5 V) Ersatzgerät: ± 1 % vom Bereichsendwert Gesamtfehler Bestandsgerät: ± 0,5 % vom Bereichsendwert Gleichtaktbereich (z. B. X2 / 2.1, Bezug z. B. -10 V ...
  • Seite 110 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Verbindung zum CS31-Bus Daten Wert Anschlüsse X1 / B2, X1 / B1 CS31-Bus Typ 01 (analoge Eingabe) Abschlusswiderstand Nicht vorhanden (ist bei Bedarf extern vorzu- sehen) Mechanische Daten Daten Wert Breite x Höhe x Tiefe Ersatzgerät: 120 x 140 x ca.
  • Seite 111 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07AI91-AD Montagehinweise Die Abmessungen sind in mm und in Klammern in Inch angegeben. Die Maße für die Montagebohrungen sind bei dem Ersatzgerät und dem Bestandsgerät gleich. Um das Ersatzgerät zu montieren oder demontieren, fassen Sie das Gerät am Gehäuse und nicht direkt am S500-Modul an.
  • Seite 112 1 3-poliger Klemmenblock 3 5-polige Klemmenblöcke 2 9-polige Klemmenblöcke 1.5.4 Ersatzgerät 07DC91-AD Abb. 50: 3ADR331192S0015_07DC91-AD Das Ersatzgerät 07DC91-AD der AC31-Adapter-Serie ersetzt das Bestandsgerät 07DC91 der Serie 90. Bei der Gerätentwicklung des Ersatzgeräts wurde darauf geachtet, den Geräteaufbau identisch zu dem des Bestandsgeräts zu halten. Die Bestandsdokumentation des Geräts 07DC91 hat somit nach wie vor Gültigkeit und dient als Referenz (Systembeschreibung Advant Controller...
  • Seite 113 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Weiterführende Informationen zum Ersatzgerät 07DC91-AD finden Sie in der Betriebs- und Montageanweisung des Geräts 07DC91-AD: 3ADR020083M0401. Beachten Sie, dass für das Gerät 07DC91 keine separate Betriebs- und Montageanweisung verfügbar ist. Ä Kapitel 1.3 Beachten Sie außerdem die Systemdaten sowie die Angaben zum CS31-Bus „Systemdaten und CS31-Bussystemdaten“...
  • Seite 114 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD 1.5.4.2 LED-Anzeige Abb. 51: Frontansicht: DC532 Anzeigen des Moduls 8 gelbe LEDs zur Anzeige des Signalstatus der digitalen Eingänge (X2). 8 gelbe LEDs zur Anzeige des Signalstatus der digitalen Eingänge (X3). 8 gelbe LEDs zur Anzeige des Signalstatus der digitalen Ausgänge (X5).
  • Seite 115 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD 1.5.4.3 Anschlüsse Abb. 52: Anschluss Tab. 61: Anschlussbelegung CS31-Bus (X1) Verbindungsstück / Klemme Anschluss Belegung / Signal X1 / Shield Intern kein Anschluss X1 / B2 BUS 2 X1 / B1 BUS 1 Die Abschirmungsverbindung des CS31-Bus ist nicht galvanisch mit der Funkti- onserde der Versorgungsspannung verbunden.
  • Seite 116 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Verbindungsstück / Klemme Anschluss Belegung / Signal X2 / 1.2 DC532 / I2 X2 / 1.3 DC532 / I3 X2 / 1.4 DC532 / I4 X2 / 1.5 DC532 / I5 X2 / 1.6 DC532 / I6 X2 / 1.7 DC532 / I7...
  • Seite 117 Daraus resultiert ein maximaler Ausgangsstrom von 8 A. Ab 4 A Ausgangsstrom müssen beide Klemmen (L+) des Steckers X4 verwendet werden. VORSICHT! Systemschädigung durch Spannung! Ein Austausch des Ersatzgeräts unter Spannung kann zu bleibenden System- schäden (Zerstörung) führen. Abb. 53: Anschlussbeispiel: digitaler Eingang 2022/08/01 3ADR010122, 13, de_DE...
  • Seite 118 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Abb. 54: Anschlussbeispiel: digitaler Ausgang 1.5.4.4 Adressierung Im Folgenden bezieht sich die Angabe in der Tabellenspalte „Typ“ auf die Datentypbezeichnung Ä Kapitel 1.3 „Systemdaten und CS31-Bus- des Automation Builder (siehe AC31-Systemdaten systemdaten“ auf Seite 4). Die Angaben in der Tabellenspalte „Typ“ sind aus Sicht des CS31- Bus Masters zu interpretieren.
  • Seite 119 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Byte Verbindungsstück / Klemme X3 / 2.7 8-Bit-Ausgang (empfangen) 0 .. .7 X5 / 3.0 X5 / 3.1 X5 / 3.2 X5 / 3.3 X5 / 3.4 X5 / 3.5 X5 / 3.6 X5 / 3.7 8-Bit-Ausgang (empfangen) 0 ..
  • Seite 120 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Abb. 55: DIP-Schalter für 07DC91-AD Die DIP-Schalter werden vom Gerät nur einmal nach dem Zuschalten der Spannungsversorgung eingelesen. Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. 1.5.4.6 Verhalten bei Normalbetrieb Interpretation der LEDs: ●...
  • Seite 121 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Während der Initialisierung des Geräts findet eine Prüfung des Arbeitsspeichers (RAM) statt. Zusätzlich wird während der Initialisierung die Firmware im Flash-Speicher mithilfe einer Prüf- summe kontrolliert. Wenn während des Normalbetriebs die Steuerung (SPS/Zentraleinheit) gestoppt wird, dann werden die Ausgänge des Geräts 07DC91-AD abgeschaltet. Die Eingänge bleiben weiterhin aktiv.
  • Seite 122 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Status Farb LED aus LED an LED blinkt S-ERR Fehler Kein Fehler Statischer Nein CS31-Bus Fehler (muss Anschluss oder von der Steue- Aktivität rung bestätigt werden) I/O-Bus I/O-Bus-Kom- Grün Keine I/O-Bus-Kom- I/O-Bus-Kom- Fehler I/O-Bus- munikation munikation munikation...
  • Seite 123 (siehe Nr. 6 in der folgenden Abbildung) Abb. 56: Frontansicht: DC532 1.5.4.8 Technische Daten Ä Kapitel 1.3 „Systemdaten und CS31- Dieser Abschnitt erweitert die Angaben des Abschnitts Bussystemdaten“ auf Seite 4. Im Zweifelsfall gelten nachfolgende Angaben.
  • Seite 124 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Daten Wert -> Einschaltstrom über L+ (bei Spannungszu- 0,17 A²s schaltung) Leistungsaufnahme Ersatzgerät: 200 W Bestandsgerät: 202 W Max. Verlustleistung im Modul (Ausgänge Ersatzgerät: 6 W unbelastet) Bestandsgerät: 5 W Adresseinstellung und Konfiguration DIP-Schalter auf der rechten Gehäuseseite Betriebs- und Fehleranzeigen Ersatzgerät: 41 LEDs Bestandsgerät: 33 LEDs...
  • Seite 125 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD Daten Wert -> Restwelligkeit bei 1-Signal Ersatzgerät: Innerhalb +15 V…+30 V Bestandsgerät: Innerhalb +13 V…+30 V Eingangsstrom je Kanal: Eingangsspannung +24 V Ersatzgerät: Typ. 5 mA Bestandsgerät: Typ. 7 mA Eingangsspannung +5 V Ersatzgerät: > 1 mA Bestandsgerät: ³...
  • Seite 126 Ä Kapitel 1.5.4.8.3 „Technische Daten Verwendung als digitaler Ausgang Siehe der digitalen Ausgänge“ auf Seite 125 Abb. 57: Schutzschaltungen Ein-/Ausgänge Aufgrund der geänderten Schutzschaltung an den Ein- und Ausgängen ent- fallen die Einschränkungen der Eingangssignalspannung, die in der Bestands- dokumentation beschrieben ist.
  • Seite 127 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD 1.5.4.8.6 Mechanische Daten Daten Wert Breite x Höhe x Tiefe Ersatzgerät: 120 x 140 x ca. 80 mm Bestandsgerät: 120 x 140 x 85 mm Gewicht Ersatzgerät: 351 g (inkl. Klemmen) Bestandsgerät: 450 g Abmessungen für den Einbau Siehe Betriebs- und Montageanweisung des Ersatzgeräts (3ADR020083M0401)
  • Seite 128 1 3-poliger Klemmenblock (5,08 mm Raster) 4 9-polige Klemmenblöcke (3,81 mm Raster) 1.5.5 Ersatzgerät 07DC92-AD Abb. 58: 3ADR333196F0015_07DC92-AD Das Ersatzgerät 07DC92-AD der AC31-Adapter-Serie ersetzt das Bestandsgerät 07DC92 der Serie 90. Bei der Gerätentwicklung des Ersatzgeräts wurde darauf geachtet, den Geräteaufbau identisch zu dem des Bestandsgeräts zu halten.
  • Seite 129 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Das vorliegende Dokument ergänzt die noch gültige Bestandsdokumentation um folgende Punkte: ● Geräteabweichungen, die z. B. aufgrund von technischen Begrenzungen unumgänglich waren. ● Dokumentationserweiterungen, die sich aufgrund von normativen Anforderungen ergaben. ● Zusätzliche Inhalte, die in der Bestandsdokumentation nicht beschrieben waren. Weiterführende Informationen zum Ersatzgerät 07DC92-AD finden Sie in der Betriebs- und Montageanweisung des Geräts 07DC92-AD: 3ADR020151M0401 Betriebs- und Montageanweisung des Geräts 07DC92-AD.
  • Seite 130 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD 1.5.5.2 LED-Anzeige Abb. 59: LEDs DO524 Anzeigen des Moduls 8 gelbe LEDs zur Anzeige des Signalzustands der digitalen Ein-/Ausgänge (X2). 8 gelbe LEDs zur Anzeige des Signalzustands der digitalen Ein-/Ausgänge (X3). 8 gelbe LEDs zur Anzeige des Signalzustands der digitalen Ein-/Ausgänge (X5).
  • Seite 131 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD 1.5.5.3 Anschlüsse Abb. 60: Anschluss Tab. 72: Anschlussbelegung CS31-Bus (X1) Verbindungsstück / Klemme Anschluss Belegung / Signal X1 / Shield Intern kein Anschluss X1 / B2 BUS 2 X1 / B1 BUS 1 Die Abschirmungsverbindung des CS31-Bus ist nicht galvanisch mit der Funkti- onserde der Versorgungsspannung verbunden.
  • Seite 132 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Verbindungsstück / Klemme Anschluss Belegung / Signal X2 / 1.2 DO524 / O2 X2 / 1.3 DO524 / O3 X2 / 1.4 DO524 / O4 X2 / 1.5 DO524 / O5 X2 / 1.6 DO524 / O6 X2 / 1.7 DO524 / O7...
  • Seite 133 VORSICHT! Systemschädigung durch Spannung! Ein Austausch des Ersatzgeräts unter Spannung kann zu bleibenden System- schäden (Zerstörung) führen. Abb. 61: Anschlussbeispiel: digitaler Ausgang 1.5.5.4 Adressierung Im Folgenden bezieht sich die Angabe in der Tabellenspalte „Typ“ auf die Datentypbezeichnung des Automation Builder (siehe AC31-Systemdaten Ä...
  • Seite 134 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Tab. 78: CS31-Bus (32 Eingänge/32 Ausgänge) Byte Verbindungsstück / Klemme 8-Bit-Eingang (senden) 0 .. .7 X2 / 1.0 ... 1.7 8-Bit-Eingang (senden) 0 .. .7 X3 / 2.0 ... 2.7 8-Bit-Eingang (senden) 0 .. .7 X5 / 3.0 ...
  • Seite 135 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Abb. 62: DIP-Schalter für 07DC92-AD: Die DIP-Schalter werden vom Gerät nur einmal nach dem Zuschalten der Spannungsversorgung eingelesen. Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. 1.5.5.6 Verhalten bei Normalbetrieb Interpretation der LEDs: ●...
  • Seite 136 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD ● Nach der erfolgreichen Initialisierung der CS31-Bus Kommunikation leuchtet die CS31-Bus LED auf. Die S-ERR-LED wird ausgeschaltet. ● Im Betrieb zeigen die gelben LEDs die Signalzustände der Kanäle an. 1.5.5.7 Diagnose und Anzeigen Zur Diagnose und Anzeige werden LEDs verwendet. Zusätzlich können einige Diagnoseinfor- mationen über den CS31-Bus .
  • Seite 137 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Selbst wenn ein Fehler nicht länger auftritt, leuchtet die S-ERR-LED weiterhin. Der Fehler muss von der Steuerung (SPS/Zentraleinheit) bestätigt werden, z. B. mithilfe eines Funktionsbaust- eins Ä Kapitel 1.3 „Systemdaten und CS31-Bussystemdaten“ auf Seite 4. Spezialfälle mit schnell blinkenden LEDs (ca.
  • Seite 138 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Abb. 63: LEDs DO524 1.5.5.8 Technische Daten Dieser Abschnitt erweitert die Angaben des Abschnitts Ä Kapitel 1.3 „Systemdaten und CS31- Bussystemdaten“ auf Seite 4. Im Zweifelsfall gelten nachfolgende Angaben. 1.5.5.8.1 Technische Daten des Gesamtgeräts...
  • Seite 139 Systembeschreibung Advant Controller 31. VORSICHT! Systemschädigung durch Spannung! Das Überschreiten der maximalen Versorgungs- oder Prozessspannung (>30 V DC) führt zu bleibenden Systemschäden (Zerstörung). Änderungen der Prozessspannungsverbindungen Abb. 64: Prozessspannungsverbindungen - 07DC92 VORSICHT! Systemschädigung durch Spannung! Geänderte Potential-Bereiche! 2022/08/01 3ADR010122, 13, de_DE...
  • Seite 140 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Abb. 65: Prozessspannungsverbindungen - 07DC92-AD HINWEIS! Die Prozessspannung muss stets an das Verbindungsstück X4 am Gerät 07DC92-AD angeschlossen werden. Verbindungsstück X4 versorgt auch die Geräteelektronik 07DC92-AD mit 0,15 A. Prozessspannungsverbindungen (X2, X3, X5, X6): –...
  • Seite 141 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Daten Wert Eingangsverzögerung: 0 -> 1 oder 1 -> 0 *) Ersatzgerät: Typ. 8 ms Bestandsgerät: Typ. 7 ms Signalisierung der Eingangssignale Ersatzgerät: Eine gelbe LED pro Kanal. Die LED folgt funktional dem Eingangssignal. Bestandsgerät: Eine grüne LED pro Kanal.
  • Seite 142 -> Ungeschirmt 600 m Weitere Informationen finden Sie in der Bestandsdokumentation Systembeschreibung Advant Controller 31. Abb. 66: Schutzschaltungen Ein-/Ausgänge Aufgrund der geänderten Schutzschaltung an den Ein- und Ausgängen ent- fallen die Einschränkungen der Eingangssignalspannung, die in der Bestands- dokumentation beschrieben ist.
  • Seite 143 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD Wenn die Kanäle als Eingänge verwendet werden sollen, dann müssen die entsprechenden Ausgänge (High-Side-Schalter) ausgeschaltet sein. 1.5.5.8.4 Verbindung zum CS31-Bus Daten Wert Anschlüsse X1/B2, X1/B1 CS31-Bus Typ 04 (digitale Ein-/Ausgabe) Abschlusswiderstand Nicht vorhanden (ist bei Bedarf extern vorzu- sehen) 1.5.5.8.5 Mechanische Daten...
  • Seite 144 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD 1.5.5.8.6 Montage/ Demontage Die Abmessungen sind in mm und in Klammern in Inch angegeben. Die Maße für die Montagebohrungen sind bei dem Ersatzgerät und dem Bestandsgerät gleich. Um das Ersatzgerät zu montieren oder demontieren, fassen Sie das Gerät am Gehäuse und nicht direkt am S500-Modul an.
  • Seite 145 4 10-polige Klemmenblöcke (3,81 mm Raster) 1.5.6 Ersatzgerät DC501-CS31-AD 1.5.6.1 Einleitung Abb. 67: 3ADR331189S0015_DC501-CS31-AD Das Ersatzgerät DC501-CS31-AD der AC31-Adapter-Serie ersetzt das Bestandsgerät DC501- CS31. Das Bestandsgerät DC501-CS31 unterstützte den Einsatz sog. Extension-Box-Module zur Erweiterung der I/O-Funktionalität. Die folgenden Module wurden unterstützt:...
  • Seite 146 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD ● Modul AX501 für analoge Signale: 3 analoge Eingänge, 1 analoger Ausgang ● Modul DI501 für digitale Signale: 4 digitale Eingänge ● Modul DO501 zur Relais-Ausgabe: 8 Relais Das Ersatzgerät DC501-CS31-AD unterstützt den Einsatz von Extension-Box-Modulen nicht. Stattdessen ist die Funktionalität der Module AX501 und DI501 im Ersatzgerät integriert.
  • Seite 147 12 DIP-Schalter für ADDR (X1) 1.5.6.2.1 LED-Anzeige Die LED-Anzeige ist am Ersatzgerät geändert: Abb. 68: Frontansicht: DC532 Anzeigen des Moduls 8 gelbe LEDs zur Anzeige des Signalstatus der digitalen Eingänge (X2). 8 gelbe LEDs zur Anzeige des Signalstatus der digitalen Eingänge (X3).
  • Seite 148 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD 1.5.6.2.2 Anschlüsse Abb. 69: Anschluss Tab. 83: Anschlussbelegung CS31-Bus (X1) Verbindungsstück / Anschlus Belegung / Signal Klemme X1 / Shield Schirm (intern an Klemme 2 und 6 angeschlossen. Intern kein Anschluss zu Funktionserde) X1 / Shield Schirm (intern an Klemme 1 und 6 angeschlossen.
  • Seite 149 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 84: Anschlussbelegung DI501 (X2) Verbindungsstück / Anschlu Belegung / Signal Klemme X2 / S+ Hilfsspannung (max. 32 mA Gesamtbelastung von S+ zulässig) für DI0 - DI3. Abgeleitete Spannung der Ein- gangsspannung Vs+ (X4) X2 / S+ Hilfsspannung (max.
  • Seite 150 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 86: Anschlussbelegung 54-poliges Verbindungsstück (X4) Stecker/ Anschluss Belegung / Signal Reihe X4 / 1 Hilfsspannung (max. 200 mA Gesamtbelastung von +0/ +1/ … / +7/ +8 zulässig). Abgeleitete Spannung der Eingangs- spannung V+ (X4) X4 / 1 DC532 / I0 X4 / 1...
  • Seite 151 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Stecker/ Anschluss Belegung / Signal Reihe X4 / 3 X4 / 3 Hilfsspannung (max. 200 mA Gesamtbelastung von +0/ +1/ … / +7/ +8 zulässig). Abgeleitete Spannung der Eingangs- spannung V+ (X4) X4 / 3 Hilfsspannung (max.
  • Seite 152 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Abb. 70: Anschlussbeispiel: digitaler Eingang (X4) Abb. 71: Anschlussbeispiel: digitaler Ausgang Abb. 72: Anschlussbeispiel: digitaler Eingang (X2) 3ADR010122, 13, de_DE 2022/08/01...
  • Seite 153 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Abb. 73: Anschlussbeispiel: Spannungseingang 1) Galvanisch getrennte Spannungsversorgung des analogen Sensors. Abb. 74: Anschlussbeispiel: Spannungsausgang Analoge Signalleitungen müssen in abgeschirmten Kabeln geführt werden. Die Abschirmung muss an beiden Seiten geerdet werden und sollte so nahe wie möglich am Ersatzgerät und der Signalquelle/-senke geerdet sein.
  • Seite 154 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Abb. 75: Steckbare Potentialschiene An das Ersatzgerät kann eine Stromschiene gesteckt werden. Die Kontakte der Stromschiene haben keine Verbindung zur Elektronik des Ersatzgeräts. Zudem ist keine FE-Verbindung vor- handen. Abb. 76: Prinzipdarstellung Weiterführende Informationen zur Erdung der einzelnen Anschlüsse sowie der Abschirmung Ä...
  • Seite 155 Zur Auswahl der Extension (AX501, 3AI1AO oder DI501/4DI) ist ein weiterer DIP-Schalter (SEL) implementiert. Beachten Sie, dass immer nur eine Extension verwendet werden kann. Abb. 77: DIP-Schalter für DC501-CS31-AD Die Funktion des im Bestandsgerät verfügbaren Adress-DIP-Schalters 1 (Kanal- schalter) wird nicht mehr unterstützt. Dieser DIP-Schalter muss ausgeschaltet sein.
  • Seite 156 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Im Folgenden bezieht sich die Angabe in der Tabellenspalte „Typ“ auf die Datentypbezeichnung Ä Kapitel 1.3 „Systemdaten und CS31-Bus- des Automation Builder (siehe AC31-Systemdaten systemdaten“ auf Seite 4). Die Angaben in der Tabellenspalte „Typ“ sind aus Sicht des CS31- Bus Masters zu interpretieren.
  • Seite 157 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 92: CS31-Bus : 16 DI, 16 DO, 4 DI, Normal Byte Verbindungsstück / Klemme 8-Bit-Eingang (senden) 0 .. .7 X4 / 00 ... 07 8-Bit-Eingang (senden) 0 .. .7 X4 / 08 ... 15 8-Bit-Eingang (senden) 0 ..
  • Seite 158 0,000 V Zusammenhang zwischen analoger Spannung und digitaler Darstellung (gilt für analoge Ein- gänge und analogen Ausgang): Abb. 78: Formel: Spannung Dokumentationsänderung Das Ersatzgerät verfügt über keinen E/A-Bus. Das Kommunikationsschnitt- stellen-Modul kann nicht angeschlossen werden. Somit ist das Kapitel „1.1.3 Adressierung“...
  • Seite 159 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 96: Diagnoseinformationen CS31-Bus Fehlerbeschrei- Kanal Fehlercode Fehlerkennung Beschreibung bung ( CODESYS ) (CS31-Bus) Gerätefehler Interner Fehler Gerätefehler Keine Versorgungsspan- nung V+ vorhanden Kanalfehler 0…15 Überlast oder Kurzschluss an einem digitalen Ausgang Fehlercodes, die vom Ersatzgerät über den CS31-Bus übertragen werden, werden erneut in CODESYS .
  • Seite 160 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 98: S500-Modul DC532 LEDs Status Farbe LED aus LED an LED blinkt I0…I7 (siehe Nr. Digitale Gelb Eingang ist Eingang ist angesteuert 1 in der folgenden Eingänge nicht ange- (Anzeige der Eingangs- Abbildung) steuert spannung erfolgt auch bei ausgeschalteter Ver-...
  • Seite 161 Ä Kapitel 1.3 „Systemdaten und CS31- Bussystemdaten“ auf Seite 4 und enthält Informationen über die elektromagnetische Verträg- lichkeit. Die Konformität ist in der Konformitätserklärung beschrieben, die über die ABB-Website zur Verfügung steht. Damit das Ersatzgerät DC501-CS31-AD korrekt funktioniert, müssen beide Ver- sorgungsspannungen Vs+ und V+ angelegt sein.
  • Seite 162 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD VORSICHT! Systemschädigung durch Spannung! Das Überschreiten der maximalen Versorgungs- oder Prozessspannung (>30 V DC) führt zu bleibenden Systemschäden (Zerstörung). Tab. 100: Versorgungsspannung V Daten Wert Prozessspannung: -> Sicherung für V+ 10 A flink -> Zusätzliche V-/Vs- Anschlüsse X4 / -0, X4 / -1, X4 / -2, X4 / -3, X4 / -4, X4 / -5, X4 / -6, (GND) X4 / -7, X4 / -8...
  • Seite 163 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Schnittstelle Expansion Das Ersatzgerät verfügt über keine Expansion-Schnittstelle. Schnittstelle Extension-Box Tab. 101: Analogeingänge Daten Wert Anzahl der Kanäle Anschlüsse X3 / 3, X3 / 4, X3 / 5 Bezugsanschlüsse (GND) X3 / 2, X3 / 7 Typ der Eingänge Spannung unipolar Potenzialtrennung...
  • Seite 164 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Tab. 102: Analogausgang Daten Wert Anzahl der Kanäle Anschlüsse X3 / 6 Bezugsanschlüsse (GND) X3 / 2, X3 / 7 Typ der Ausgänge Spannung unipolar Potenzialtrennung Nicht vorhanden Nennbereich 0 ... 10 V max. ± 5 mA Ausgangsbelastbarkeit Signalisierung der Ausgangssignale Ersatzgerät: Nicht vorhanden Bestandsgerät AX501: grüne LED je Kanal...
  • Seite 165 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Daten Wert Signalisierung der Eingangssignale Ersatzgerät: Nicht vorhanden Bestandsgerät DI501: grüne LED je Kanal Eingangsverzögerung (0->1 oder 1- 3 ms (typisch) >0) Abtastzyklus 500 µs Eingangssignalspannung: 24 V DC -> 0-Signal Ersatzgerät: -3 V … +5 V Bestandsgerät DI501: -30 V …...
  • Seite 166 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Daten Wert Eingangsverzögerung (0 -> 1 oder Ersatzgerät: 8 ms (typisch) 1 -> 0) Bestandsgerät DC501-CS31: 3 ms (typisch) Eingangssignalspannung: 24 V DC -> 0-Signal Ersatzgerät: -3 V … +5 V Bestandsgerät DC501-CS31: -30 V … +5 V ->...
  • Seite 167 Das folgende Bild zeigt die Schaltungsanordnung eines digitalen Ein-/Ausgangs mit den Varis- toren zur Entmagnetisierung beim Abschalten induktiver Lasten. Abb. 80: Schutzschaltungen Ein-/Ausgänge Wenn die Kanäle von X4 / 24 bis X4 / 31 als Eingänge verwendet werden sollen, dann müssen die entsprechenden Ausgänge (High-side Schalter) aus- geschaltet sein.
  • Seite 168 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD Mechanische Daten Daten Wert Breite x Höhe x Tiefe Ersatzgerät: 104 x 118 x 75,1 mm Bestandsgerät DC501-CS31: 102 x 112 x 77 mm Gewicht Ersatzgerät: 354 g Bestandsgerät DC501-CS31: ca. 150 g Abmessungen für den Einbau Siehe Betriebs- und Montageanweisung des Ersatzgeräts: 3ADR020087M0401 Montagehinweise...
  • Seite 169 AC31-Adapter Ersatzgeräte: E/A-Module > Ersatzgerät DC501-CS31-AD VORSICHT! Systemschädigung durch Spannung! Ein Austausch des Ersatzgeräts unter Spannung kann zu bleibenden System- schäden (Zerstörung) führen. Daten Wert Einbaulage Vertikal, Klemmenblock nach unten Kühlung Die natürliche Konvektionskühlung darf nicht durch Kabel- kanäle oder andere Schaltschrankeinbauten behindert werden (Abstand zwischen Kabelkanal und Gerät mindes- tens 20 mm).
