RTU520 Produktlinie

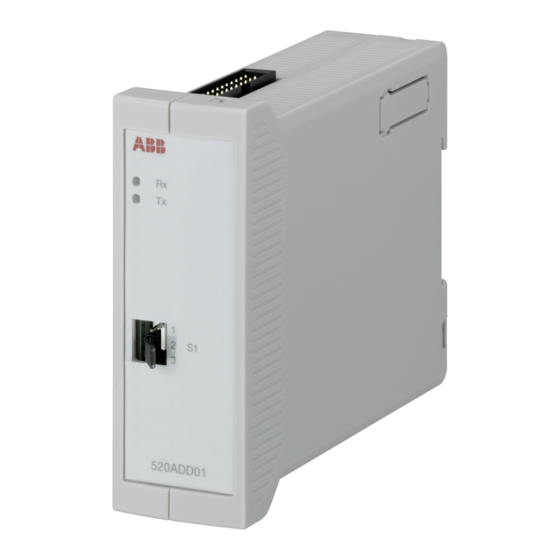

E/A-Adapter 520ADD01
Anschluss- und Einstellbeschreibung
Anwendung, Merkmale und Technische Daten sind dem Hard-
ware-Datenblatt zu entnehmen:
520ADD01 Datenblatt 1KGT 150 868
Einsatz
Der E/A-Adapter 520ADD01 wird verwendet um RTU520 E/A-
Baugruppen an ein RTU520 oder RTU540 Kommunikationsmo-
dul anzuschließen.
Folgende RTU520 E/A-Module können am Stecker X1 ange-
schlossen werden:
– 520AID01
– 520BID01
– 520BOD01
– 520AOD01
– 520PTD01
Verarbeitungsfunktionen
Der E/A-Adapter ist mit dem WRB-E/A-Bus (wired OR bus) ver-
bunden und generiert automatisch die Adressen für die E/A-Bau-
gruppen innerhalb der E/A-Gruppe.
Einstellungen
Über den Jumper S1 lässt sich die Startadresse für das erste E/
A-Modul verändern, das direkt an der 520ADD01 angeschlos-
sen ist. In Stellung 2-3 erfolgt ein Offset für die Startadresse, so
dass in der vorangegangenen E/A-Gruppe bis zu 8 E/A-Modu-
le angeschlossen werden können (siehe Abb. 6 und Abb. 7). In
der RTUtil500-Konfiguration muss der Parameter "8/8 Adressie-
rungsmodus" bei der E/A-Gruppe ausgewählt werden.
Wenn max. 4 E/A-Module in der vorangegangenen E/A-Gruppe
angeschlossen sind, dann ist der Jumper S1 in der Stellung 1-2
(siehe Abb. 8). Es erfolgt keine Offsetberechnung. Diese Konfi-
guration ist nur in der RTU540 möglich. In der RTUtil500-Kon-
figuration muss der Parameter "4/4/4/4 Adressierungsmodus"
bei der E/A-Gruppe ausgewählt werden.
Parametername Standard
Adressierungsmodus 8/8
– 8/8: bis zu 8 E/A-Module pro E/A-Gruppe, maximal 2 E/A-Gruppen pro vir-
tueller Etage
– 4/4/4/4: bis zu 4 E/A-Module pro E/A-Gruppe, maximal 4 E/A-Gruppen pro
virtueller Etage (für RTU520 nicht verwendet)
Signalisierung
Die Baugruppe hat 2 grüne LEDs für die Signalisierung der Akti-
vitäten auf dem E/A-Bus.
Anschlüsse
Die E/A-Baugruppen werden an den WRB-Bus über dem Ste-
cker X1 angeschlossen. Der WRB-E/A-Bus zu diesem Adapter
wird am Stecker X2 mit dem vorgehenden Adapter verbunden.
Der WRB-E/A-Bus zum nächsten E/A-Adater wird an X3 (siehe
Abb. 2).
Die Einsatzmöglichkeiten des Adapters 520ADD01 innerhalb ei-
ner RTU520-Konfiguration sind der Abb. 6 zu entnehmen.
Die Einsatzmöglichkeiten des Adapters 520ADD01 innerhalb ei-
ner RTU540-Konfiguration sind der Abb. 7 und Abb. 8 zu ent-
nehmen.
H I N W E I S
Um Schäden an den Module zu vermeiden sind die Modu-
le von der Stromversorgung zu trennen, bevor die E/A-Bus-
Stecker gezogen oder gesteckt werden.
H I N W E I S
Um ein unbeabsichtigtes Lösen der E/A-Bus-Stecker zu ver-
meiden, sind Endhalter (z. B. BAM3 1SNK900001R0000) an
beiden Enden der E/A Gruppe zu verwenden.
H I N W E I S
Die Länge des WRB-Verbindungskabels zwischen zwei E/A-
Adaptern ist auf 30 cm begrenzt.
Parameterposition
E/A-Gruppe
