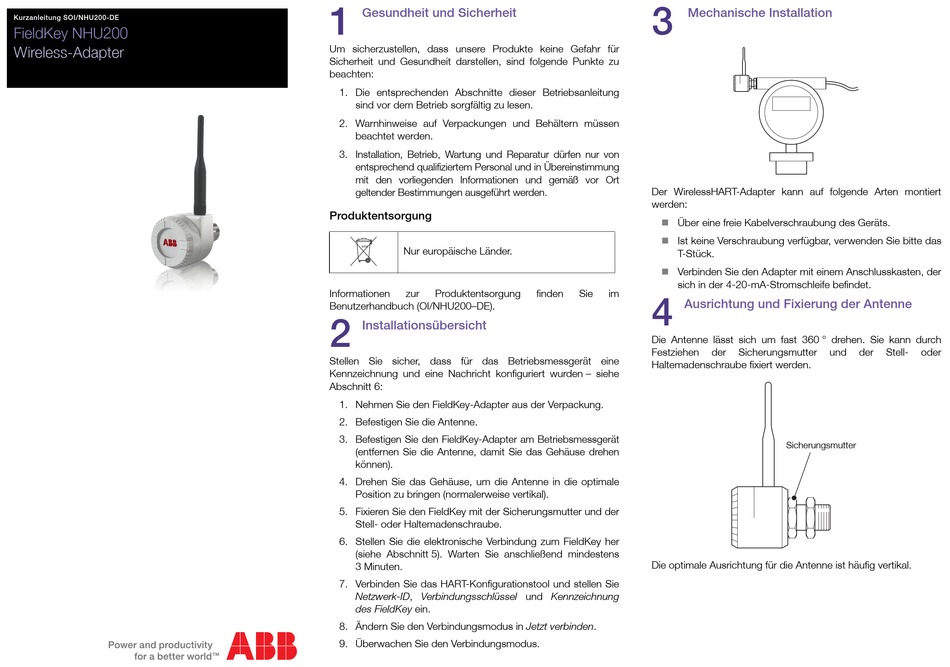

ABB FieldKey NHU200 Kurzanleitung

Kurzanleitung SOI/NHU200-DE
FieldKey NHU200
Wireless-Adapter
1
Gesundheit und Sicherheit
Um sicherzustellen, dass unsere Produkte keine Gefahr für
Sicherheit und Gesundheit darstellen, sind folgende Punkte zu
beachten:
1. Die entsprechenden Abschnitte dieser Betriebsanleitung
sind vor dem Betrieb sorgfältig zu lesen.
2. Warnhinweise auf Verpackungen und Behältern müssen
beachtet werden.
3. Installation, Betrieb, Wartung und Reparatur dürfen nur von
entsprechend qualifiziertem Personal und in Übereinstimmung
mit den vorliegenden Informationen und gemäß vor Ort
geltender Bestimmungen ausgeführt werden.
Produktentsorgung
Nur europäische Länder.
Informationen zur Produktentsorgung
Benutzerhandbuch (OI/NHU200–DE).
2
Installationsübersicht
Stellen Sie sicher, dass für das Betriebsmessgerät eine
Kennzeichnung und eine Nachricht konfiguriert wurden – siehe
Abschnitt 6:
1. Nehmen Sie den FieldKey-Adapter aus der Verpackung.
2. Befestigen Sie die Antenne.
3. Befestigen Sie den FieldKey-Adapter am Betriebsmessgerät
(entfernen Sie die Antenne, damit Sie das Gehäuse drehen
können).
4. Drehen Sie das Gehäuse, um die Antenne in die optimale
Position zu bringen (normalerweise vertikal).
5. Fixieren Sie den FieldKey mit der Sicherungsmutter und der
Stell- oder Haltemadenschraube.
6. Stellen Sie die elektronische Verbindung zum FieldKey her
(siehe Abschnitt 5). Warten Sie anschließend mindestens
3 Minuten.
7. Verbinden Sie das HART-Konfigurationstool und stellen Sie
Netzwerk-ID, Verbindungsschlüssel und Kennzeichnung
des FieldKey ein.
8. Ändern Sie den Verbindungsmodus in Jetzt verbinden.
9. Überwachen Sie den Verbindungsmodus.
3
Mechanische Installation
Der WirelessHART-Adapter kann auf folgende Arten montiert
werden:

Über eine freie Kabelverschraubung des Geräts.

Ist keine Verschraubung verfügbar, verwenden Sie bitte das
T-Stück.

Verbinden Sie den Adapter mit einem Anschlusskasten, der
sich in der 4-20-mA-Stromschleife befindet.
finden Sie im
4
Ausrichtung und Fixierung der Antenne
Die Antenne lässt sich um fast 360 ° drehen. Sie kann durch
Festziehen der
Haltemadenschraube fixiert werden.
Die optimale Ausrichtung für die Antenne ist häufig vertikal.
Sicherungsmutter und der Stell-
Sicherungsmutter
oder
