Anhang

7 Anhang

7.1 RS232-Schnittstelle

Die serielle RS232-Schnittstelle dient zur
• Ausgabe von Ergebnissen über einen
Drucker
• zum Datenaustausch mit einem PC
• zur Konfiguration des Millimar C 1245
über einen PC.

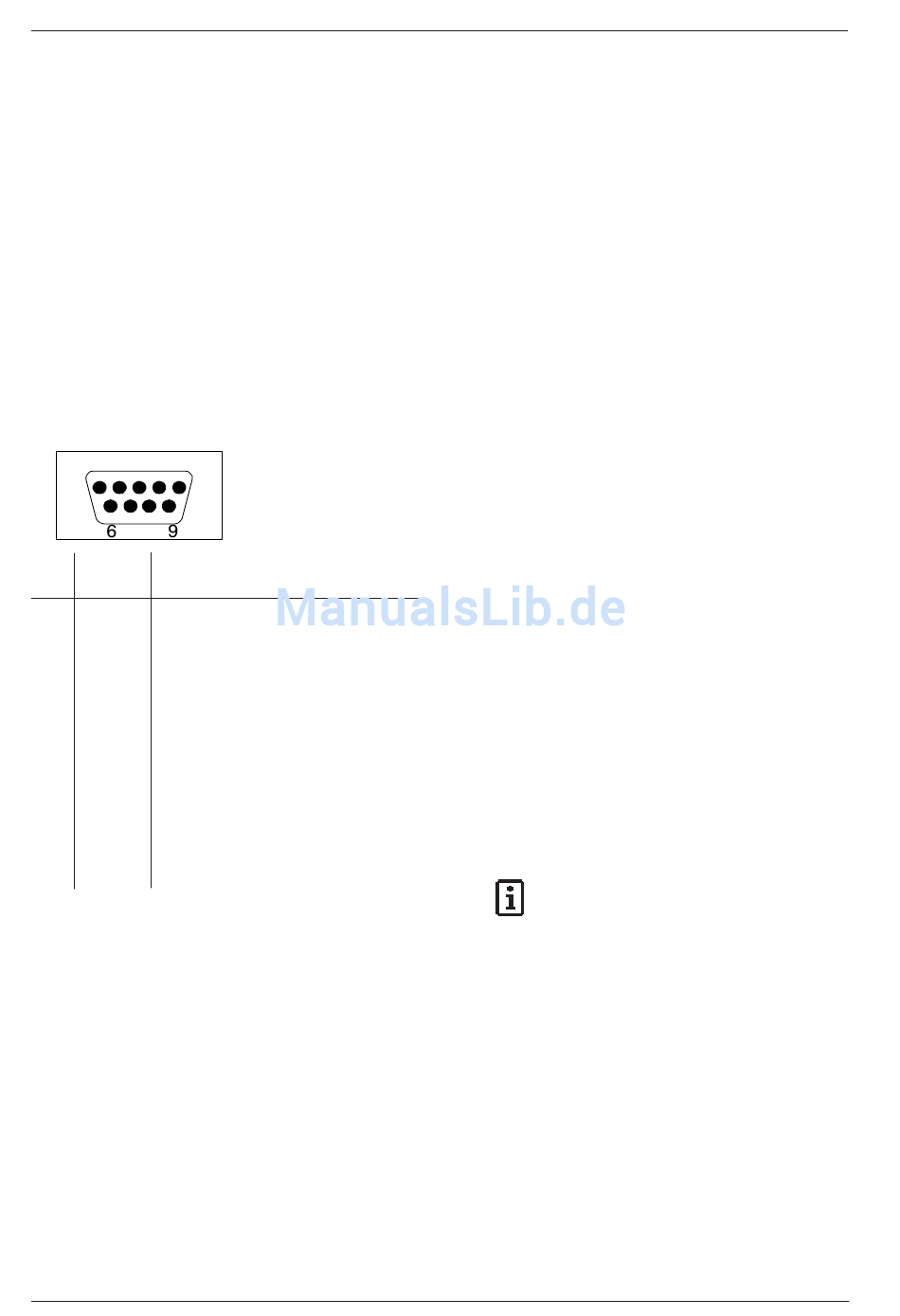

Pinbelegung der Schnittstelle
(9-polige D-Sub Buchse)
1 5
Pin Bez. Funktion
1 NC nicht belegt
2 RxD Dateneingang
3 TxD Datenausgang
4 DTR Handshake-Ausgang
5 Gnd Masseanschluss, 0 V
6 NC nicht belegt
7 RTS Senden
8 CTS Sendebereitschaft
9 OUT + 5 V max. 300 mA
40
Schnittstellenparameter einstellen
• In den Einstellmodus wechseln.
• Im Menü „SETUP / COM" die Proto-
kollart, das Datenformat, das Proto-
kollverfahren und die Übertragungs-
geschwindigkeit festlegen.
Zur Übertragung von Messergebnis-
sen ist eines der vorhandenen Pro-
tokolle auszuwählen.
Übertragungsmöglichkeiten
• Manuell nach dem Betätigen der Ta-
ste DATA, wenn im Menü „SETUP /
COM / SENDEN" der Parameter
MANUELL ausgewählt wird.
• Automatisch nach Ende einer Mes-
sung, wenn der Parameter AUTOM.
in den Menüs „ABLAUF / MESSEN /
BETRIEB" und „SETUP / COM /
SENDEN" ausgewählt wird.
• Automatisch während der Messung
mit maximaler
wenn im Menü „SETUP / COM /
SENDEN" der Parameter SCANN
ausgewählt wird.
Während der Navigation in den
Menüs und bei der Aufforderung
zur Meistermessung werden kei-
ne Messergebnisse über die
RS232-Schnittstelle gesendet.
Geschwindigkeit,
