2.2.2 Einschubmodul für Inkremen-
taltaster
Das Einschubmodul für Inkremental-
taster enthält zwei Eingangskanäle für in-
krementale Taster Millimar 1508, 1514
oder 1526.
Signal-Spannung:
Teilungsperiode:
Interpolation:
Messbereich:
Versorgungsspannung: 5 V
* KFAKTOR = 10
Mahr GmbH, Millimar C 1245
1 V
ss
sinusförmig
4 μm (einstell-
bar 1 - 100)
50 - fach
± 999.999 mm
Bedien- und Funktionselemente
2.2.3 Einschubmodul für ein pneu-
matisches Messmittel
Das Einschubmodul für ein pneumati-
sches Messmittel enthält einen Ein-
gangskanal für pneumatische Aufneh-
mer und einen Druckluftanschluss für die
Luftversorgung (Feindruckminderer er-
forderlich).
Der Versorgungsdruck ist mit einem
geeigneten Feindruckminderer auf 2
bar (Mahr) bzw. 2.1 bar (Federal) mit
einer Genauigkeit von ± 5 % einzu-
stellen. Es darf nur öl- und staubfreie
Druckluft verwendet werden.

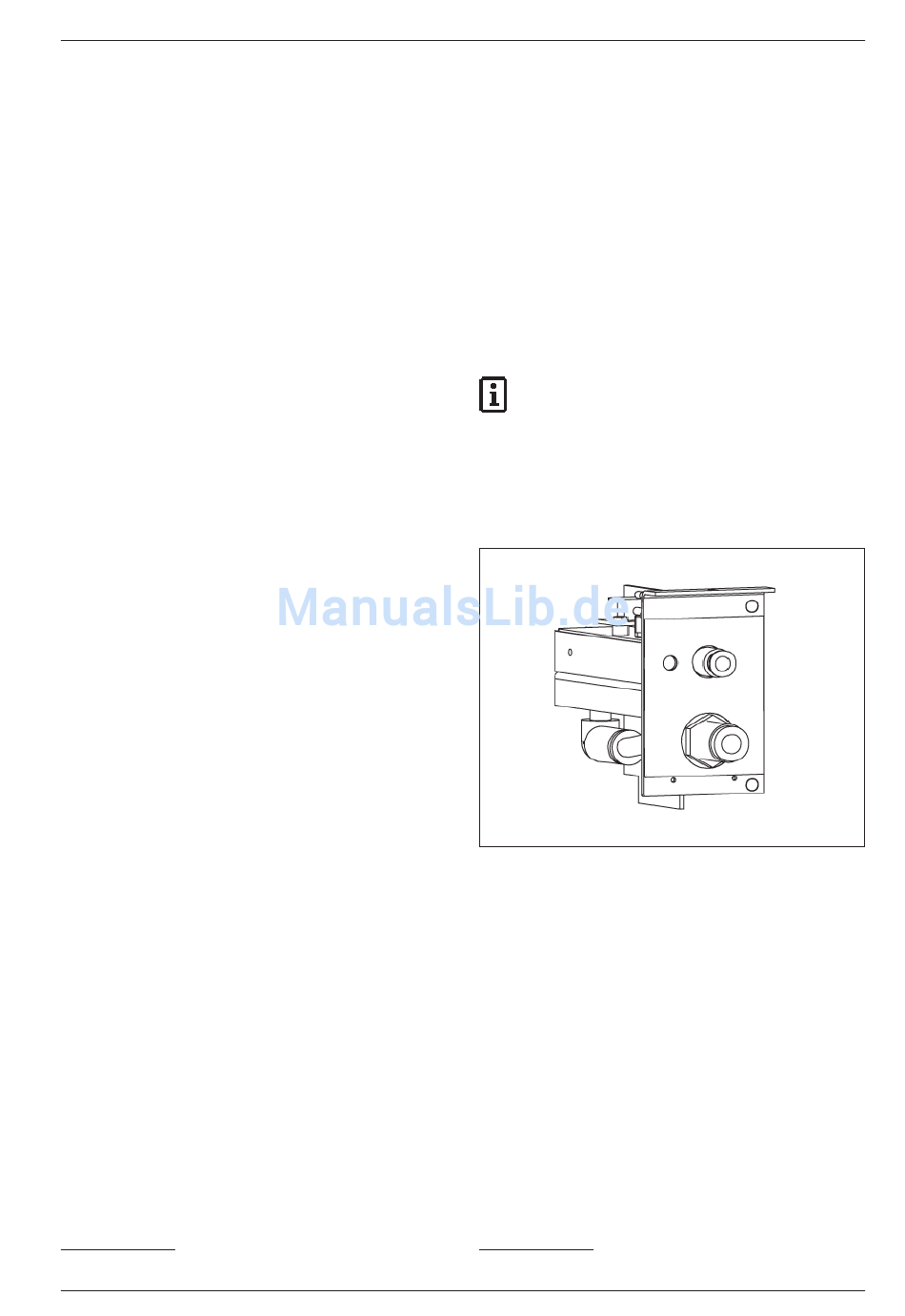

Abb. 4
Einschubmodul „Pneumatisches Mess-
mittel"
Je nach Wandler-Ausführung kann mit
den Übersetzungen 2500:1, 5000:1 oder
10000:1 (gemäß Beschriftung) gearbei-
tet werden.
Übersetzung MB* Mahr MB* Federal
2500:1 ± 50 μm
5000:1 ± 25 μm
10000:1 ± 12,5 μm
* MB = Messbereich
± 38 μm
± 19 μm
± 7,6 μm
