7.2 Schnittstelle für Zusatzgeräte
Die mit „I/O, ANALOG OUT" gekenn-
zeichnete Schnittstelle für Zusatzgeräte
(Abb. 2) ermöglicht das Übertragen von
Daten zwischen dem Millimar C 1245
und weiteren Geräten aus dem Millimar-
Programm.
Um die Signale für die Ein- und Aus-
gänge der Schnittstelle einzustellen
•
In den Einstellmodus wechseln.
•
Im Untermenü „EING." bzw. „AUSG."
des Menüs „SETUP / I/O" den Modus
festlegen.
Mahr GmbH, Millimar C 1245

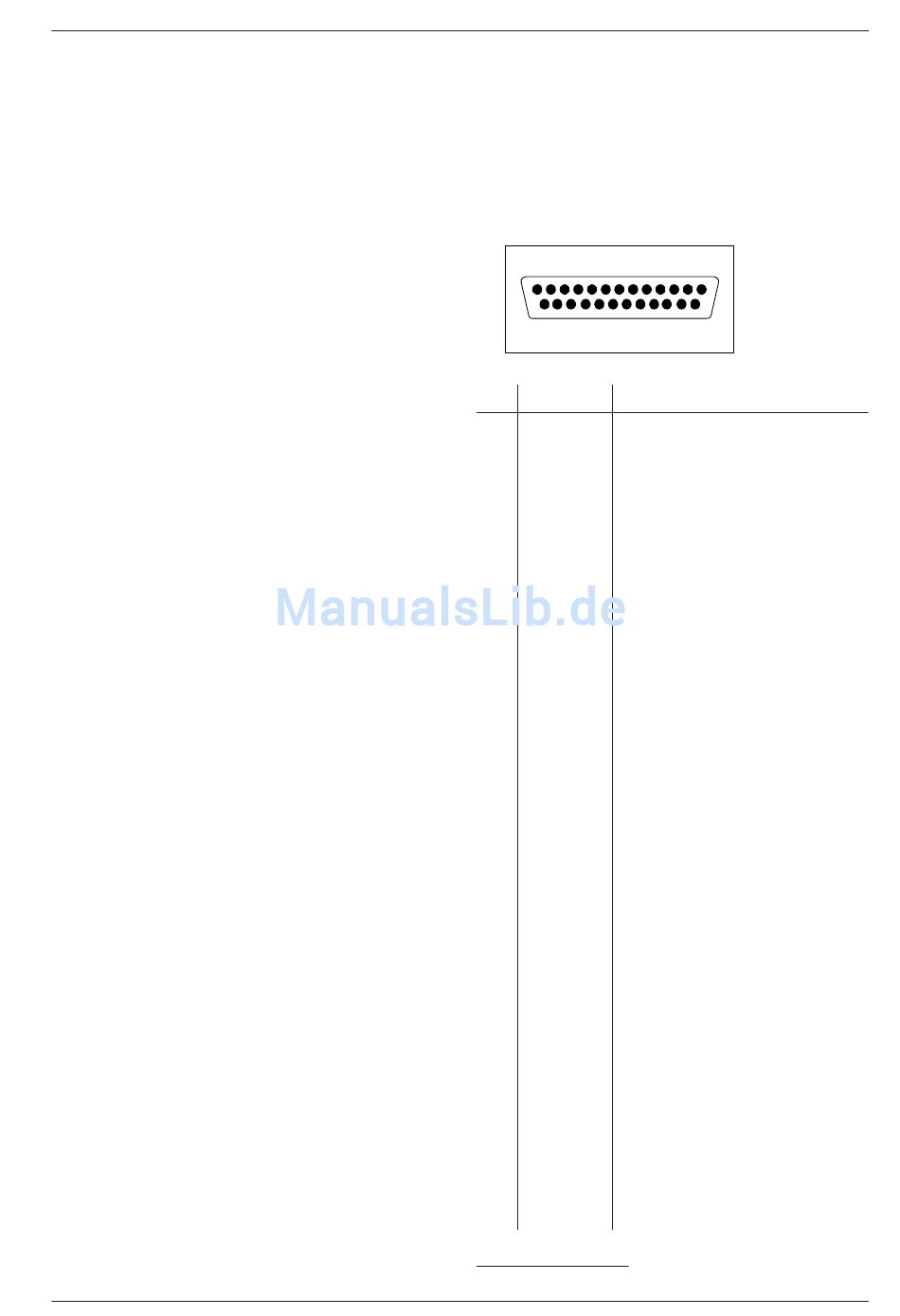

Pinbelegung der Schnittstelle
(25-polige D-Sub Buchse)
13
25
Pin Bez.
Funktion
1
Ausg.1
TTL-Ausgang A1*
2
Ausg.2
TTL-Ausgang A2
3
Ausg.3
TTL-Ausgang A3
4
GND
Masseanschluss
5
IN-2
Opt. Eingang E3 (+)
6
IN-2
Opt. Eingang E3 (-)
7
V
int.Versorgung, ca. 12 V
out
8
IN-1
Opt. Eingang E2 (+)
9
IN-1
Opt. Eingang E2 (-)
10
OUT-5
Opt. Ausgang A6 (+)
11
IN-0
Opt. Eingang E1 (+)
12
IN-0
Opt. Eingang E1 (-)
13
A
Analogausgang
out
14
GND
Analoge Masse
15
OUT-5
Opt. Ausgang A6 (-)
16
OUT-4
Opt. Ausgang A5 (+)
17
OUT-4
Opt. Ausgang A5 (-)
18
OUT-3
Opt. Ausgang A4 (+)
19
OUT-3
Opt. Ausgang A4 (-)
20
OUT-2
Opt. Ausgang A3 (+)
21
OUT-2
Opt. Ausgang A3 (-)
22
OUT-1
Opt. Ausgang A2 (+)
23
OUT-1
Opt. Ausgang A2 (-)
24
OUT-0
Opt. Ausgang A1 (+)
25
OUT-0
Opt. Ausgang A1 (-)
* Je nach Schaltzustand +5 V oder Masse
