2.2 Rückseite
10
9
8
7
6

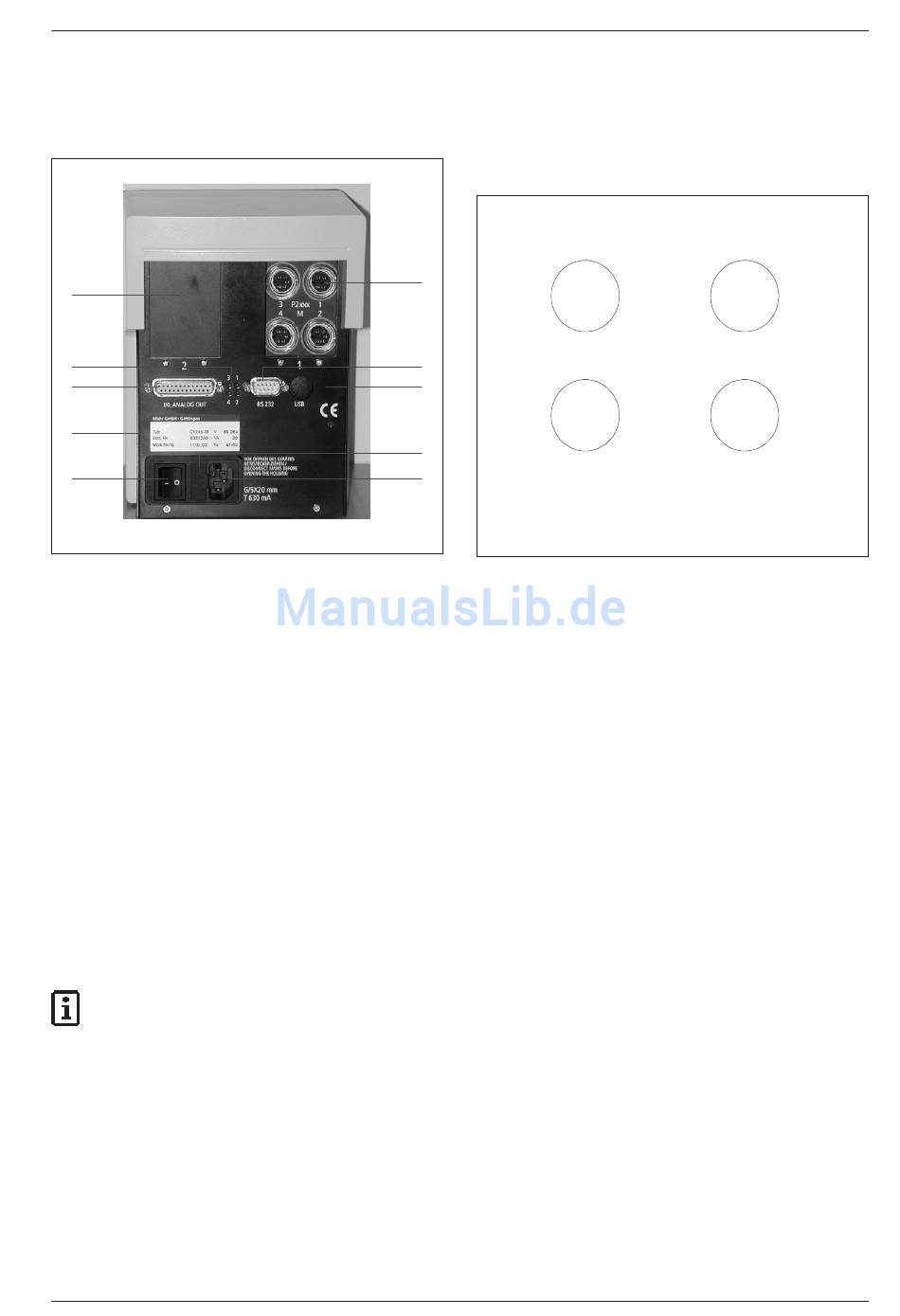

Abb. 2
Rückseite
1 Induktiv Modul
2 Serielle RS232-Schnittstelle (9-pol.
D-Sub)
3 USB-Schnittstelle (optional; noch
nicht verfügbar)
4 Sicherung
5 Netzanschluss
6 Netzschalter
7 Typenschild
8 Schnittstelle für Zusatzgeräte (25-
pol. D-Sub)
9 Geräte-Statusleuchten
10 Abdeckplatte
Die Rückansicht des Millimar C 1245
kann je nach verwendeter Anzahl
und Art der Einschubmodule variie-
ren.
Wenn ein Einschubmodul ausgewe-
chselt wird, muss das entsprechen-
de Modul neu kalibriert werden.
Mahr GmbH, Millimar C 1245
Bedien- und Funktionselemente
Anordnung der Geräte-Statusleuchten
LED 3
1
2
3
4
5
LED 4
Funktion der Geräte-Statusleuchten
LED 1: ohne Funktion
LED 2: Gerät ist für Kommunikation mit
PC bereit (blinkt)
LED 3: leuchtet auf bei Empfang eines
Befehls über RS232
LED 4: POWER ON
LED 1
LED 2
