Elektrische Installation

4 Elektrische Installation

4.1 EMV-gerechte Installation

Verlegen sie zur Gewährleistung der elektromagnetischen
Kompatibilität (EMV) gemäß EMV-Richtlinie 2004/108/EG
alle Signalleitungen mit abgeschirmten Kabeln. Im Produk-
thandbuch des Frequenzumrichters ist angegeben, ob ein
abgeschirmtes Kabel für die Motorzuleitung notwendig ist.
Befolgen Sie die folgenden Anweisungen:
•
Erden Sie den Kabelschirm an beiden Enden.
•
Stellen Sie sicher, dass Hybridkabel doppelt
abgeschirmt werden.
•
Sie müssen immer dann abgeschirmte Kabel
verwenden, wenn Sie Signal- und Leistungskabel
parallel zueinander verlegen.
•
Stellen Sie sicher, dass die Kabelschirme am
Klemmengehäuse angeschlossen sind.
HINWEIS
Sie müssen Anschlusskabel für Bremse nicht abschirmen,
wenn sie neben dem Leistungskabel verlegt sind.
Der Betrieb der Niederspannungsmaschine muss bei
bestimmungsgemäßer Anwendung die Schutzanforde-

4.3 Klemmenkasten

Verlegen Sie die Motorkabel (Motor mit oder ohne Bremsen) in das Motorklemmengehäuse und schließen Sie diese an.
Achten Sie beim Schließen des Klemmengehäuses besonders auf eine einwandfreie Dichtung.

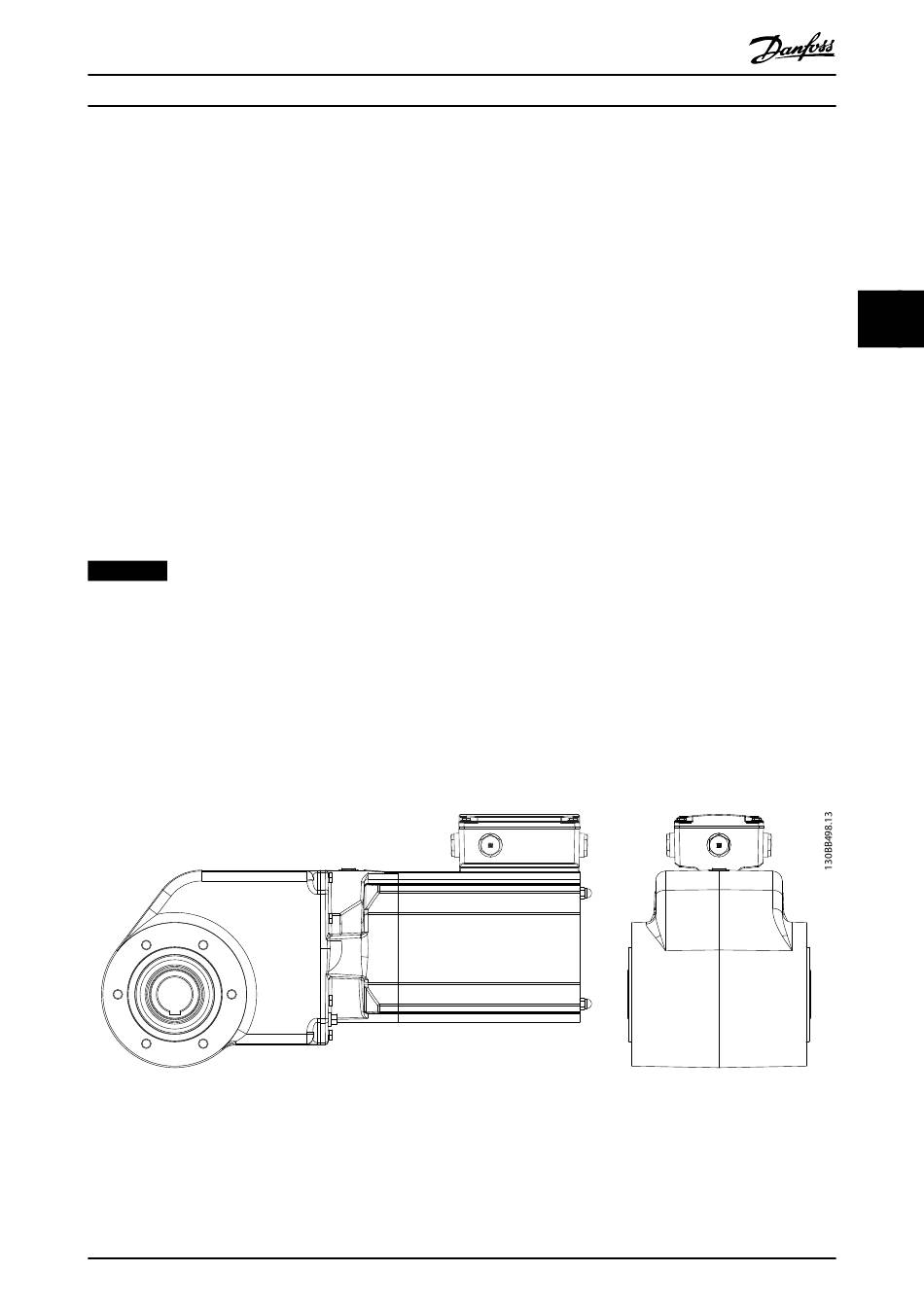

Abbildung 4.1 Klemmengehäuse
MG75C503
Produkthandbuch
rungen der EMV-Richtlinie (elektromagnetische
Verträglichkeit) 2004/108/EG erfüllen.
Für die korrekte Installation (z. B. abgeschirmte Kabel) sind
die Installateure der Anlage verantwortlich. Bei Anlagen
mit Frequenzumrichtern und Gleichrichtern müssen Sie
auch die Herstellerangaben zur elektromagnetischen
Verträglichkeit dieser Geräte berücksichtigen. Die EMV-
Richtlinie gemäß IEC/EN 61800-3 gilt bei sachgemäßer
Verwendung und Installation des OneGearDrive als erfüllt.
Dasselbe gilt für Anlagen mit Danfoss Frequenzumrichtern
und Gleichrichtern.

4.2 Elektrischer Anschluss

Beachten Sie zur Vermeidung von Unfällen beim Anschluss
des Motors unbedingt die Typenschilddaten, das
Anschlussdiagramm und die entsprechenden Sicherheits-
vorschriften.
Mit Ausnahme von Sonderausführungen beziehen sich die
Daten auf dem Typenschild auf:
•
•
•
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
eine Spannungstoleranz von ± 5 %.
eine Umgebungstemperatur von -20 bis 40 °C.
Höhen bis 1000 m über NN.
