Austauschen Drehbarer Gobos - Martin MAC Viper Profile Bedienungsanleitung

Handhabung und Lagerung der Gobos
1. Lagern Sie die Gobos in staubfreier Umgebung bei ca. 50% Luftfeuchtigkeit.
2. Tragen Sie saubere Handschuhe, wenn Sie Gobos handhaben.
3. Legen Sie Gobos nicht direkt aufeinander. Beim Bewegen kann die Beschichtung verkratzt werden.
4. Reinigen Sie die beschichtete Seite des Gobos nur mit staub- und ölfreier Druckluft.
5. Reinigen Sie die unbeschichtete Seite des Gobos mit Linsenreiniger und optischen Reinigungstüchern.
Tupfen Sie Verschmutzungen ab. Vermeiden Sie reibende Bewegungen.
6. Vermeiden Sie Kratzer auf beiden Seiten des Gobos.
7. Legen Sie das Gobo nicht auf der beschichteten Seite ab.
8. Die beschichtete Seite des Gobos muss in eingebauten Zustand zur Frontlinse zeigen.

Austauschen drehbarer Gobos

Wichtig! Das Gobo kann aus der Fassung fallen, wenn die Haltefeder verkehrt eingesetzt wird.
Schmieren Sie das Gobolager nicht: Das Schmiermittel kann zu Schrittverlusten führen.
Die richtige Gobo-Orientierung ist sehr wichtig. Befolgen Sie die Richtlinien (Bild 17) beim
Einsetzen eines Gobos.
Der MAC Viper Profile verfügt über zwei Goboräder mit drehbaren Gobos: Ein Rad ist mit Breakup-Gobos,
das andere Rad mit Beam-Effekt-Gobos bestückt. Die Gobos sind frei austauschbar.
Austauschen eines Gobos:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen.
2. Entfernen Sie beide Kopfabdeckungen. Positionieren Sie den Kopf mit der Oberseite nach oben und der
Frontlinse nach unten weisend. Verriegeln Sie die Tiltsperre (siehe "Zugriff auf die Komponenten des
Kopfes" auf Seite 17).
3. Drehen Sie das gewünschte Goborad, bis das zu ersetzende Gobo oben steht.
4. Siehe Bild 18. Drehen Sie den Gobohalter bis der Indexmagnet A mit einem selbst gewählten
Referenzpunkt des Gobomoduls (z.B. B Bild 18) übereinstimmt. Entfernen und montieren Sie die Gobos
nacheinander, beachten Sie die Ausrichtung des Indexmagneten A am Referenzpunkt und drehen Sie
das Goborad oder die Gobos nicht, wenn ein Gobohalter entfernt wurde. Dadurch werden die Gobos in
der programmierten Position gehalten und Sie müssen Ihre Lichtsteuerung nach dem Service nicht neu
programmieren, weil die Gobopositionen nicht mehr stimmen.
22
A

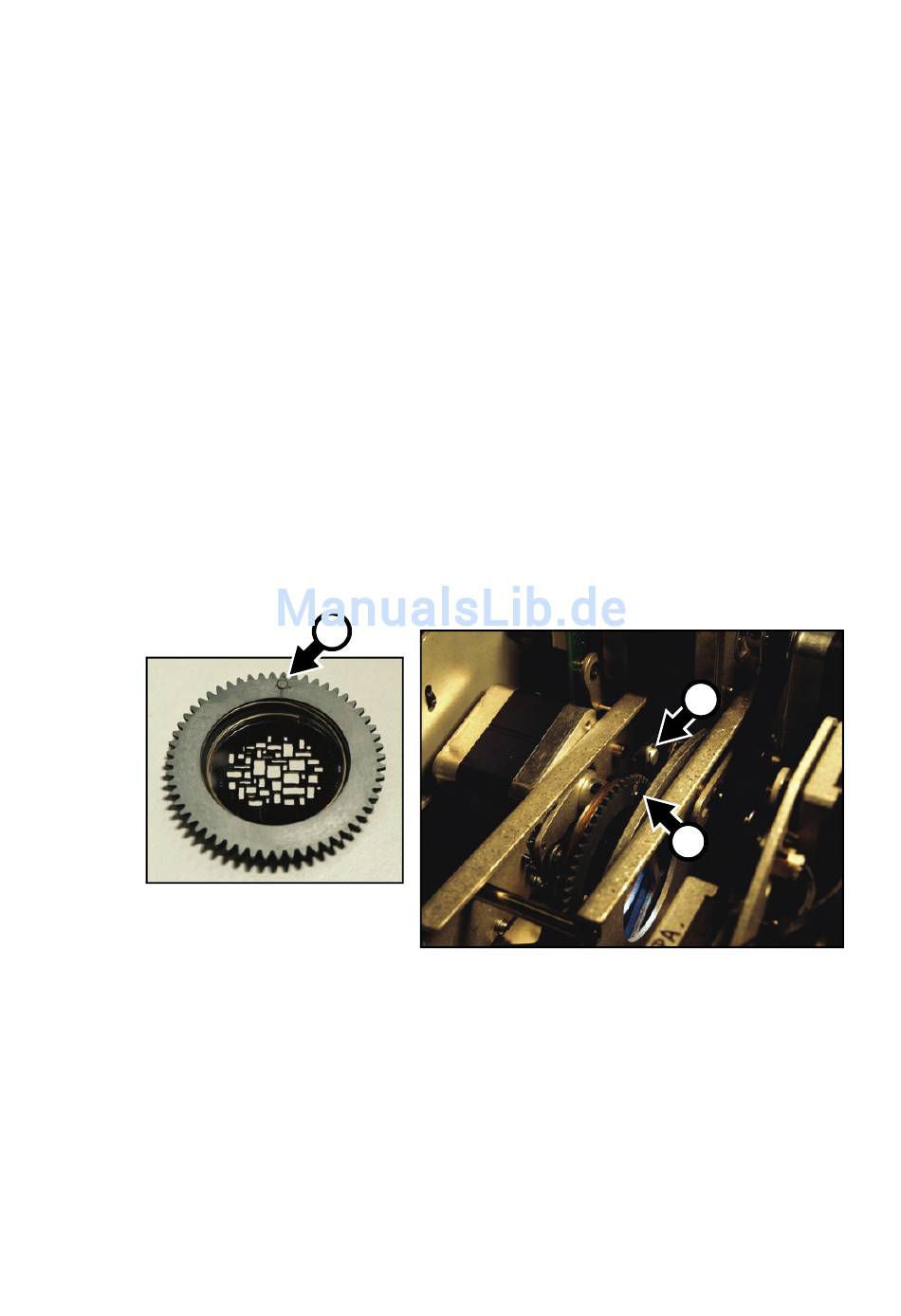

Bild 18: Zugriff auf die Halter eines Goborades
MAC Viper Profile Sicherheits- und Installationshinweise
B
A
