7. Siehe Bild 27. Lösen Sie die Haltefeder A des Effektrades mit einem kleinen Schlitzschraubendreher.
Verbiegen Sie das Effektrad beim Abnehmen und während der Lagerung nicht.
A

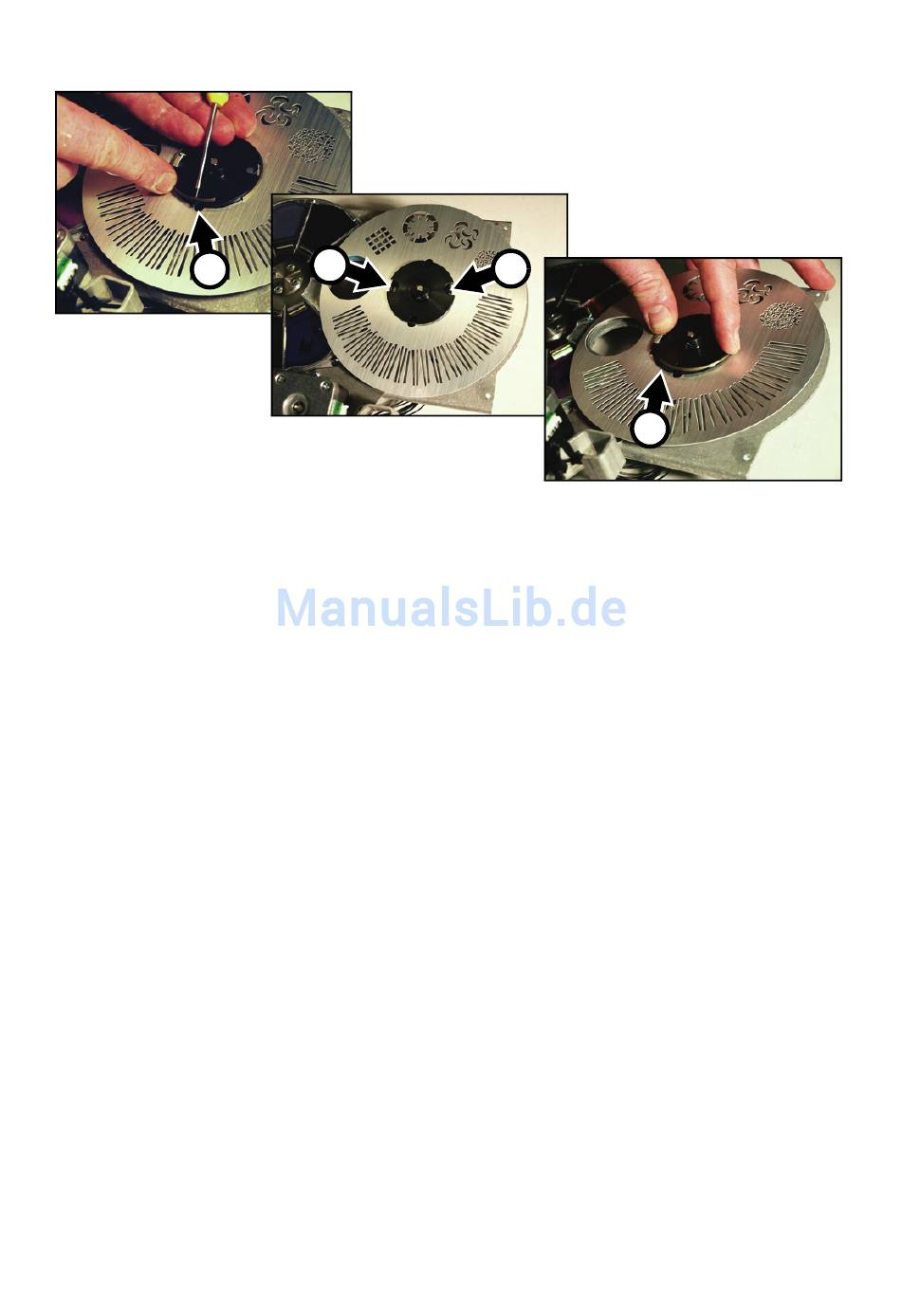

Bild 27: Entfernen und Montieren des Effektrades
8. Das zu montierende Effektrad muss völlig plan sein.
9. Die Nasen B des Effektrades müssen in die Aussparungen der Nabe eingreifen. Legen Sie das
Effektrad auf die Nabe und drücken Sie die Haltefeder über die Nabe C, bis sie einrastet und das
Effektrad sicher auf der Nabe hält.
10. Schrauben Sie das Effektmodul zusammen und montieren Sie es im Kopf. Gehen Sie dabei in
umgekehrter Reihenfolge des Ausbaus vor.
11. Wenn keine weiteren Arbeiten auszuführen sind, montieren Sie die Kopfabdeckungen (siehe "Zugriff auf
die Komponenten des Kopfes" auf Seite 17) und lösen Sie die Tiltsperre vor Inbetriebnahme des
Gerätes.
B
Wartung und Reparatur
B
C
27
