Schmierung

Der MAC Viper Profile muss unter normalen Betriebsbedingungen nicht geschmiert werden. Die
Laufschienen des Zoom- und Fokusobjektivs sind mit teflonhaltigem Schmiermittel versehen. Wenden Sie
sich an Ihren Martin Service-Partner, wenn die Schienen neu geschmiert werden sollen.

Ersetzen optischer Komponenten

Die optischen Komponenten weisen empfindliche Beschichtungen auf und werden sehr hohen
Temperaturen ausgesetzt. Verwenden Sie nur Original Martin™ Ersatzteile. Behandeln und lagern Sie die
optischen Komponenten sehr sorgfältig. Tragen Sie saubere Baumwollhandschuhe und verschmutzen Sie
die Komponenten auf keinen Fall, um Hitzeschäden zu vermeiden.

Ersatz des Prismas

Der MAC Viper Profile wird mit einen 4fach-Prisma geliefert.
Ersatzen des Prismas:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen.
2. Entfernen Sie beide Kopfabdeckungen. Positionieren Sie den Kopf mit der Oberseite nach oben und der
Frontlinse nach unten weisend. Verriegeln Sie die Tiltsperre (siehe "Zugriff auf die Komponenten des
Kopfes" auf Seite 17).
3. Siehe Bild 16. Schieben Sie den Foom/Fokus-Schlitten A ganz nach vorne.
4. Halten Sie das Prisma B an seinen Zähnen und ziehen Sie es aus dem Halter C heraus.
5. Beachten Sie beim Einbau des Prismas die Markierung E der Prismenfassung B. Das Antriebsrad des
Prismas D verfügt über einen Indexmagneten F. Schieben Sie das Prisma B so in den Halter C, das die
Markierung E dem Magneten F gegenüber steht, wenn die Zähne in Eingriff kommen.
6. Prüfen Sie den korrekten Sitz des Prismas.
7. Wenn keine weiteren Arbeiten auszuführen sind, montieren Sie die Kopfabdeckungen (siehe "Zugriff auf
die Komponenten des Kopfes" auf Seite 17) und lösen Sie die Tiltsperre vor Inbetriebnahme des
Gerätes.
20
B
A
E

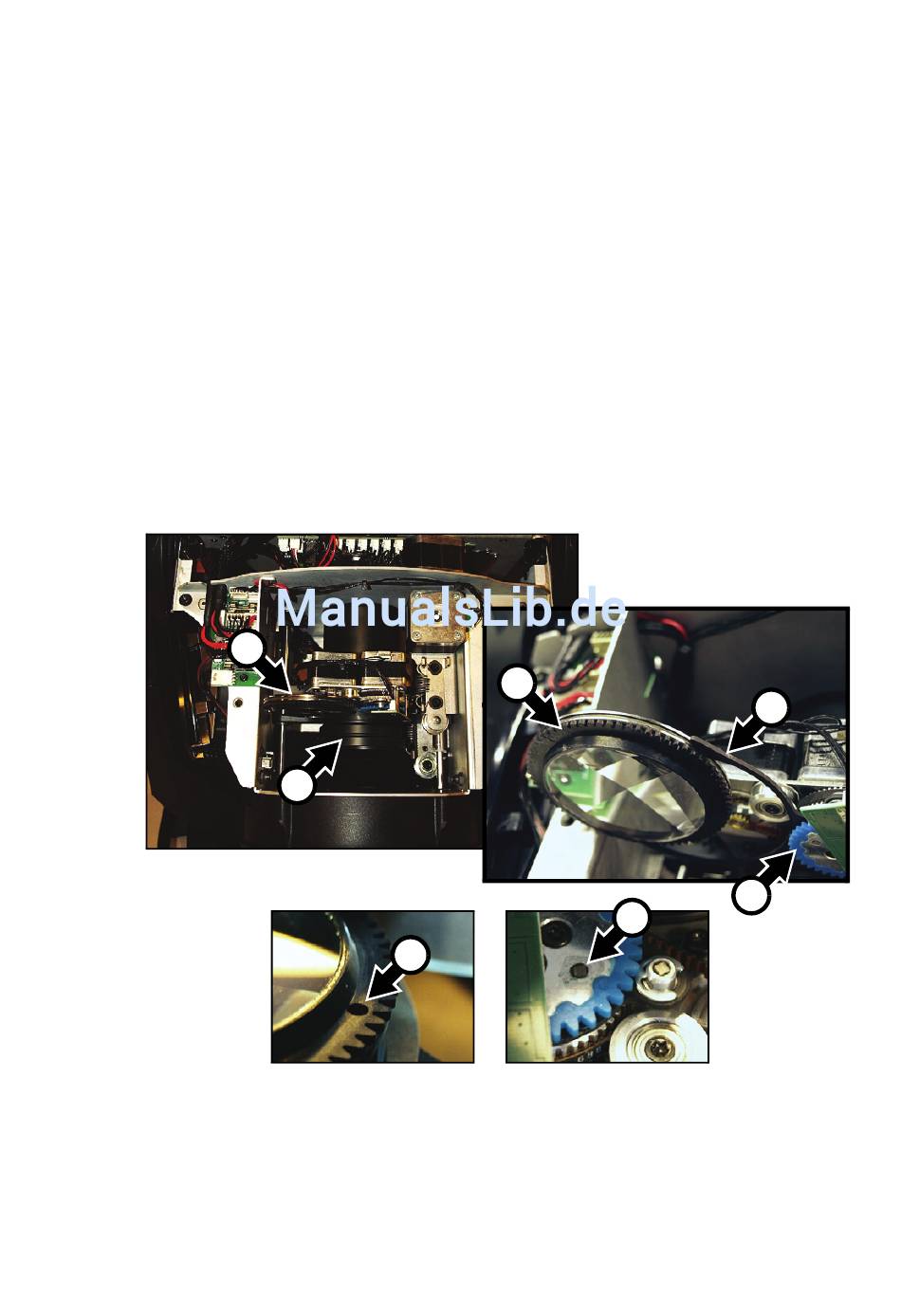

Bild 16: Ein- und Ausbau des Prismas
MAC Viper Profile Sicherheits- und Installationshinweise
B
F
C
D
