Austauschen drehbarer Gobos
Wichtig! Das Gobo kann heraus fallen, wenn die Haltefeder verkehrt
herum montiert wird.
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es
abkühlen.
2. Blockieren Sie den Kopf mit der Unterseite nach oben und
entfernen Sie die untere Abdeckung. Drehen Sie das Goborad,
bis Sie das auszuwechselnde Gobo gut erreichen. Entfernen
Sie den Gobohalter, indem Sie ihn etwas vom Goborad weg
drücken und heraus ziehen.
3. Entfernen Sie die Haltefeder und lassen Sie das Gobo aus dem
Halter fallen.
4. Legen Sie das neue Gobo mit der zum Leuchtmittel weisenden
Seite nach oben, zur Haltefeder weisend, in den Halter. Siehe
Bild 10 und Bild 11.
5. Montieren Sie die Haltefeder mit der engen Windung zum Gobo
zeigend (Bild 11). Drücken Sie zur Identifikation der engen Windung die Haltefeder flach zusammen: die
enge Windung liegt innen. Drücken Sie das Ende der Haltefeder unter die Lippe des Gobohalters.
6. Vergewissern Sie sich, dass das Gobo mit seinem gesamten Umfang auf dem Flansch des Gobohalters
aufliegt. Drücken Sie die Feder möglichst flach auf das Gobo.
7. Schieben Sie den Flansch des Gobohalters unter die beiden Haltefedern am Goborad. Verwenden Sie
wenn nötig einen kleinen Schraubendreher, um die Federn anzuheben.
8. Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
Austauschen statisch er Gobos
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2. Entfernen Sie die Kopfabdeckung.
3. Drehen Sie das Goborad zur gewünschten Position. Drücken Sie das Gobo von der Lampenseite aus
nach vorne und ziehen Sie es nach oben heraus.
4. Schieben Sie das Gobo unter Beachtung der Orientierung (siehe Bild 10) unter die Haltefeder. Richten
Sie das Gobo zentrisch zur Goboposition aus.
5. Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
24
MAC 700 Profile

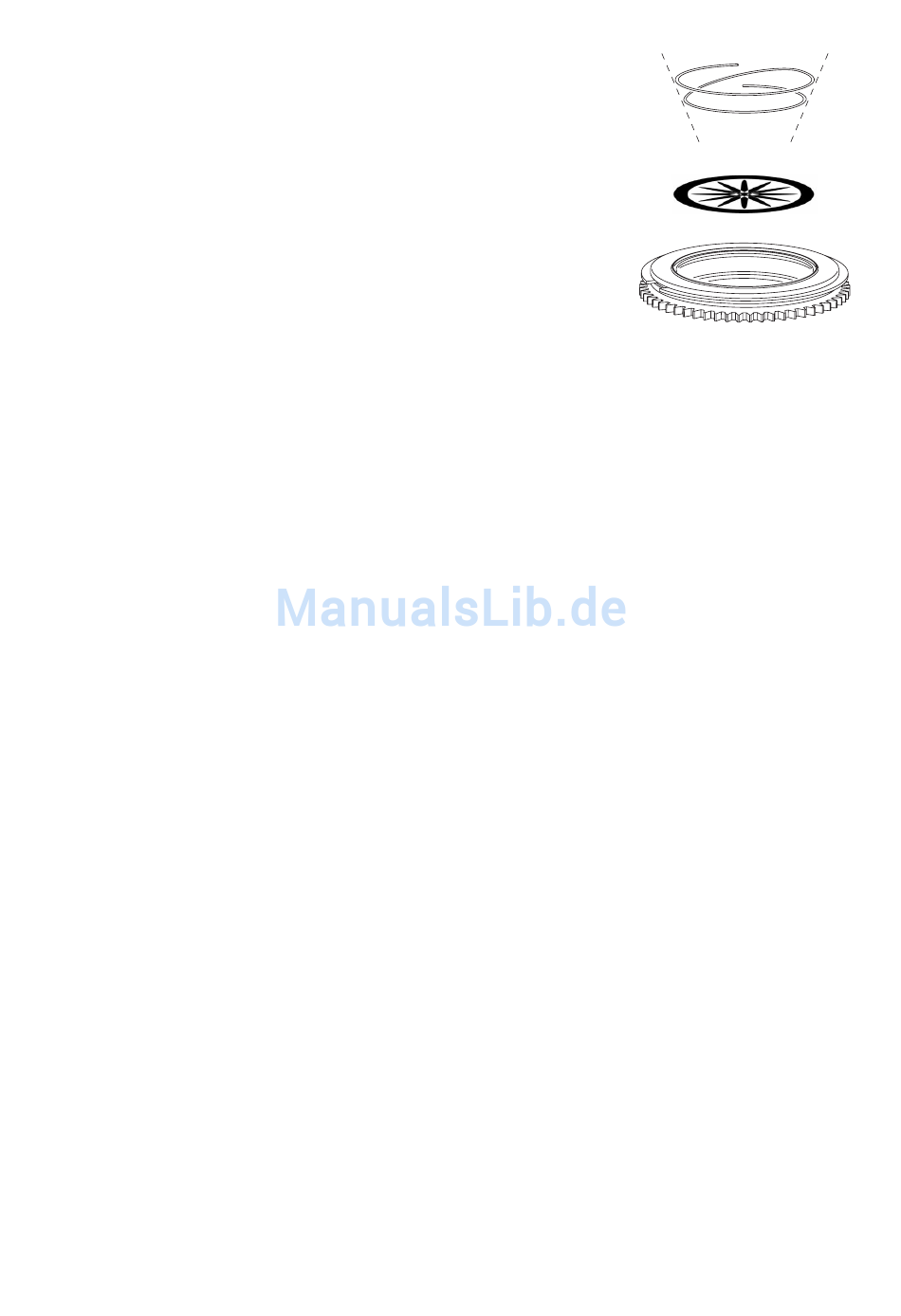

Bild 11: Gobohalter
