6. Vermeiden Sie Kratzer auf beiden Seiten des Gobos.
7. Legen Sie das Gobo nicht auf der beschichteten Seite ab.
8. Die beschichtete Seite des Gobos muss im eingebauten Zustand zur Frontlinse zeigen.
Austauschen drehbarer Gobos
Wichtig!
Das Gobo kann aus der Fassung fallen, wenn die Haltefeder
verkehrt eingesetzt wird.
Schmieren Sie das Gobolager nicht: Das Schmiermittel kann
zu Schrittverlusten führen.
Die richtige Gobo-Orientierung ist sehr wichtig. Befolgen Sie
die Richtlinien (Bild 24) beim Einsetzen eines Gobos.
Austauschen eines Gobos:
1. Entfernen Sie die obere Kopfabdeckung (siehe "Ersetzen eines
Farbfilters" auf Seite 43.
2. Siehe Pfeil B in Bild 21 auf Seite 44. Drehen Sie das Goborad,
bis Sie das auszutauschende Gobo erreichen können.
3. Fassen Sie den Gobohalter an seiner Verzahnung, heben Sie
ihn leicht vom Goborad ab und ziehen Sie den Halter heraus.
4. Lösen Sie die Haltefeder mit einem kleinen Schraubendreher und lassen Sie das Gobo aus dem Halter
auf eine weiche Unterlage fallen.
5. Legen Sie das neue Gobo in den Halter. Die dem Leuchtmittel zugewandte Seite zeigt zur Haltefeder
(siehe Bild 24 und Bild 22).
6. Montieren Sie die Haltefeder mit der engen Windung zum Gobo zeigend (siehe Bild 22). Die enge
Windung liegt im Inneren der Feder, wenn Sie die Feder auf einer glatten Oberfläche
zusammendrücken. Schieben Sie das andere Ende der Feder unter die Nut des Gobohalters.
7. Das Gobo darf nicht schief im Halter liegen. Verkanten Sie die Feder während der Montage nicht, um
das Gobo nicht zu verkratzen.
8. Schieben Sie den Gobohalter lagerichtig (siehe Bild 23) in die Aufnahme des Goborads. Schieben Sie
den Gobohalter bis zum Anschlag in die Aufnahme. Heben Sie, wenn nötig, die Feder der Aufnahme mit
einem kleinen Schraubendreher etwas an.
9. Montieren Sie die Kopfabdeckung (vergessen Sie das Fangseil nicht!), wenn die Arbeiten beendet sind.
44
MAC III Performance Bedienungsanleitung

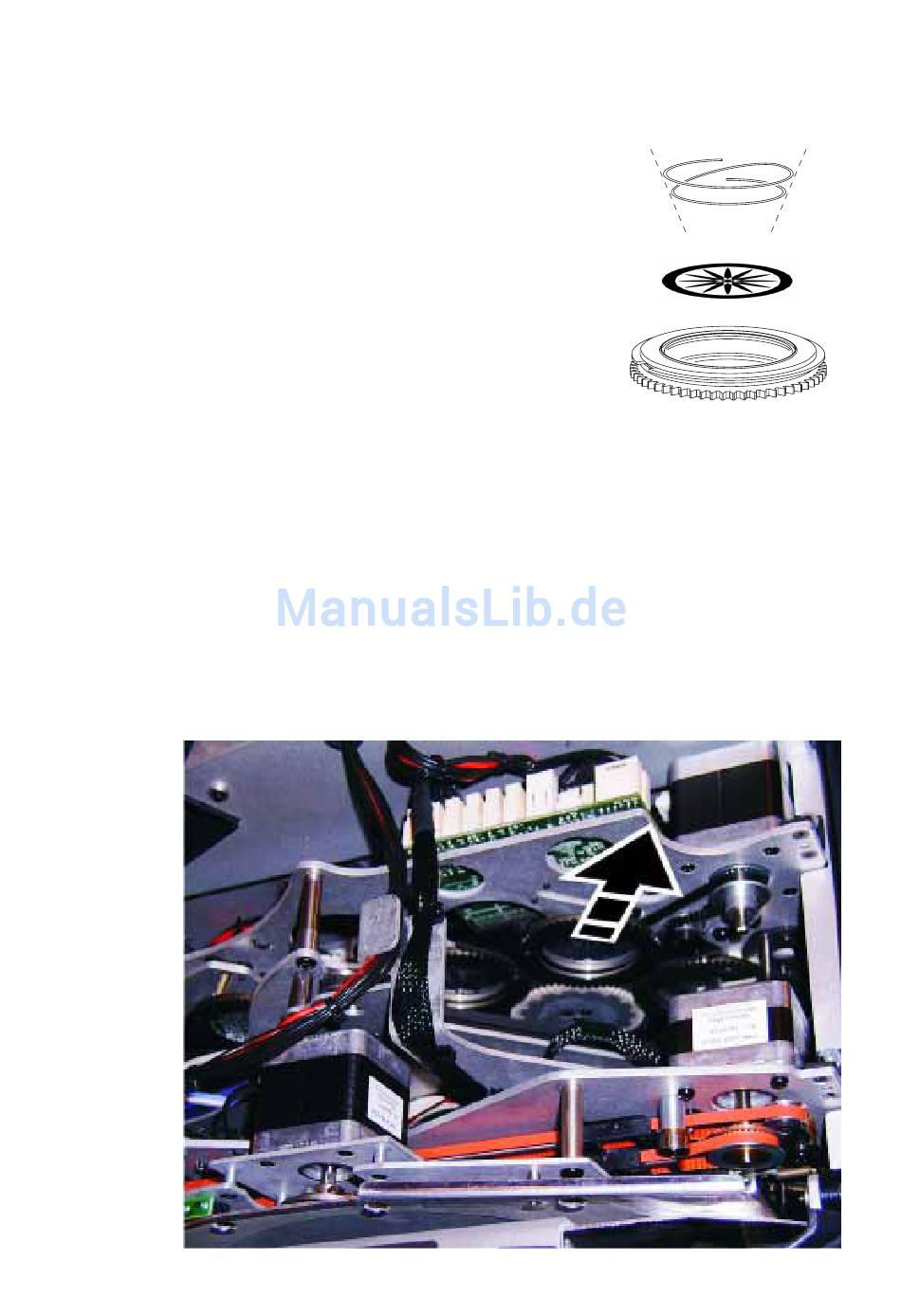

Bild 22: Gobohalter
