Austauschen des Effektrades
Der MAC Viper Profile verfügt über ein motorisiertes Effektrad für Gobo-Animationseffekte und feste Gobos.
In der Bedienungsanleitung des MAC Viper Profile (verfügbar zum Download unter www.martin.com) finden
Sie die weitere Informationen zum Effektrad.
Ersetzen des Effektrades:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen.
2. Entfernen Sie beide Kopfabdeckungen. Positionieren Sie den Kopf mit der Oberseite nach oben und der
Frontlinse nach unten weisend. Verriegeln Sie die Tiltsperre (siehe "Zugriff auf die Komponenten des
Kopfes" auf Seite 17).
3. Siehe Bild 24. Lösen Sie den Kabelbaum für das Projektions- und Farbmischmodul aus dem Halter A
des Zoom/Fokus-Moduls und lösen Sie die beiden Verbinder des Projektionsmoduls B und beide
Verbinders des Farbmischmoduls C von der Platine D. Die Bezeichnungen der Verbinder sind auf der
Platine aufgedruckt.
E
A
D
B

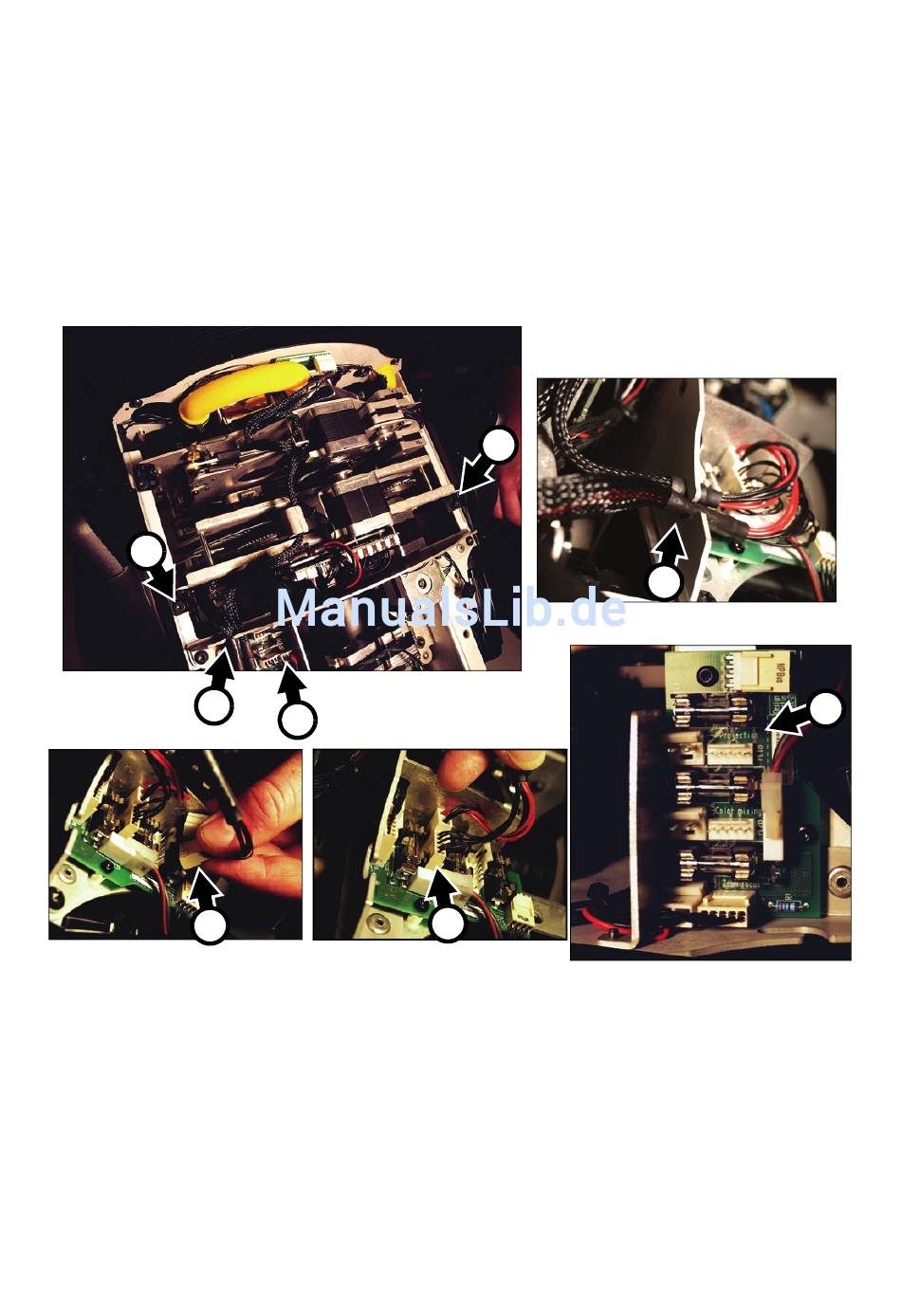

Bild 24: Lösen der Verbinder des Projektionsmoduls
E
C
Wartung und Reparatur
A
D
