DMX Modi

Das Menü CONTROL MODE dient zur Auswahl eines der beiden DMX Modi des MAC Viper Profile, 16 bit
Modus und erweiterter 16 bit Modus.
• Im 16 bit Modus werden alle Effekte außer Gobo-Indizierung, Pan und Tilt mit 8 bit Auflösung gesteuert.
Gobo-Indizierung, Pan und Tilt werden mit 16 bit aufgelöst.
• Im erweiterten 16 bit Modus werden zusätzlich Dimmer, Zoom und Fokus mit 16 bit Auflösung gesteuert.
Der MAC Viper Profile belegt im 16 bit Modus 26 DMX Kanäle, im erweiterten 16 bit Modus 34 DMX Kanäle.
Setzen des DMX Modus:
1. Öffnen Sie das Hauptmenü durch Drücken des Jogwheels.
2. Wählen Sie durch Drehen des Jogwheels das Menü CONTROL MODE und öffnen Sie das Menü durch
Drücken des Jogwheels. Wählen Sie den gewünschten Modus BASIC oder EXTENDED durch Drehen
und Drücken des Jogwheels.
3. Rufen Sie das Hauptmenü mit Escape auf.
Geräte ID
Sie können dem MAC Viper Profile eine vierstellige ID-Nummer zur einfachen Identifizierung des Gerätes in
einer Installation zuweisen. Beim ersten Einschalten des Gerätes zeigt das Gerät seine DMX Adresse.
Sobald Sie dem Gerät eine andere ID-Nummer als 0 im Menü FIXTURE ID zuweisen, zeigt der MAC Viper
Profile seine ID-Nummer (gekennzeichnet mit dem Wort FIXTURE ID) als Grundeinstellung im Display an.

Anpassen der Einstellungen

Der MAC Viper Profile bietet im Menü PERSONALITY verschiedene Optionen zur optimalen Anpassung
des Gerätes an seinen Einsatzzweck:
• Im PAN/TILT Menü vertauschen und/oder invertieren Sie Pan und Tilt.
• Im SPEED Menü wählen Sie zwischen den Pan/Tilt-Geschwindigkeiten NORMAL, FAST (für hohe
Bewegungsgeschwindigkeit optimiert) oder SLOW (für besonders weiche Bewegungen optimiert. Sinnvoll
für langsame Bewegungen bei großer Entfernung). Außerdem wählen Sie in diesem Menü die
Geschwindigkeit für alle Effekte im Menü EFFECT (NORMAL, FAST oder SLOW). Mit Follow P/T Speed
erhalten die Effekte die selbe Einstellung wie die Pan-/Tiltgeschwindigkeit.
• DIMMER CURVE stellt vier Dimmerkurven zur Verfügung (siehe Bild 5):
DMX %
Optisch linear
- Optisch linear – Die Helligkeit nimmt proportional zum DMX-Wert zu oder ab.
- VRMS linear (S-Kurve) – Die Einstellung der Helligkeit ist im unteren und oberen Bereich höher, im
mittleren Bereich niedrig aufgelöst. Die kurve simuliert das Verhalten einer Glühlichtquelle wie sie z.B.
im Martin™ MAC TW1™ verwendet wird.
- Exponentiell – Die Einstellung der Helligkeit ist im unteren Bereich hoch, im oberen Bereich niedrig
aufgelöst.
- Invers exponentiell – Die Einstellung der Helligkeit ist im unteren Bereich niedrig, im oberen Bereich
hoch aufgelöst.
• FOCUS TRACKING: Der Fokus folgt dem Zoom in drei wählbaren Bereichen (siehe
"Zoom/Fokus-Kopplung" auf Seite 7).
• GOBO 3 FX RANGE: Begrenz den Bewegungsbereich des Effektrades. Dadurch legen Sie fest, ob das
Effektrad alles, nur den Animationsbereich oder nur den Gobobereich zeigen darf.
DMX %
VRMS linear Exponentiell

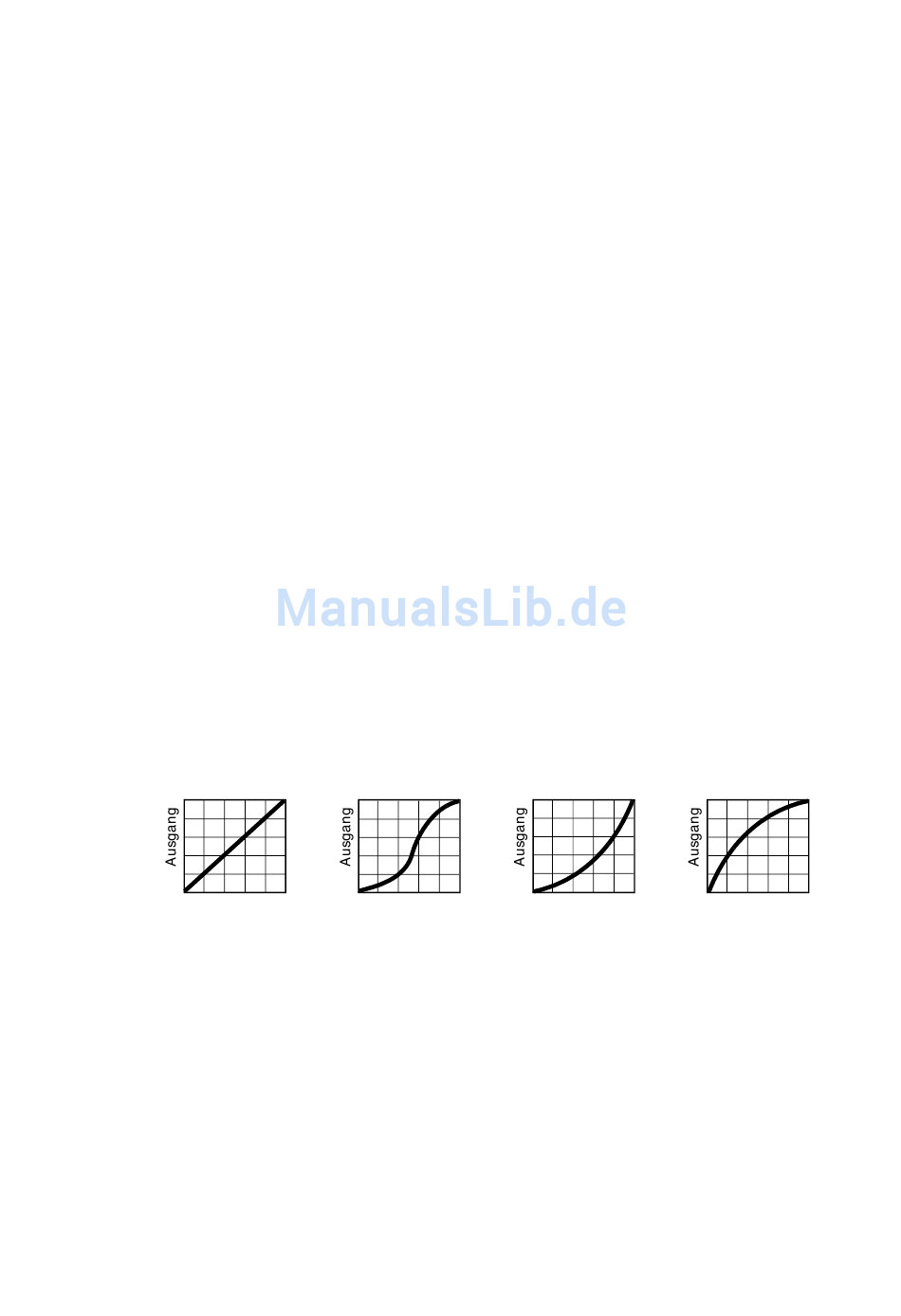

Bild 5: Dimmerkurven
Gerätemenü
DMX %
Invers exponentiell
DMX %
