Austauschen drehbarer Gobos
Wichtig!
Das Gobo kann aus der Fassung fallen, wenn die Haltefeder
verkehrt eingesetzt wird.
Schmieren Sie das Gobolager nicht: Das Schmiermittel kann
zu Schrittverlusten führen.
Die richtige Gobo-Orientierung ist sehr wichtig. Befolgen Sie
die Richtlinien (Bild 23) beim Einsetzen eines Gobos.
Austauschen eines Gobos:
1. Entfernen Sie die obere Kopfabdeckung (siehe "Ersetzen eines
Farbfilters" auf Seite 31.
2. Siehe Pfeil B in Bild 20 auf Seite 33. Drehen Sie das Goborad,
bis Sie das auszutauschende Gobo erreichen können.
3. Fassen Sie den Gobohalter an seiner Verzahnung, heben Sie
ihn leicht vom Goborad ab und ziehen Sie den Halter heraus.
4. Lösen Sie die Haltefeder mit einem kleinen Schraubendreher und lassen Sie das Gobo aus dem Halter
auf eine weiche Unterlage fallen.
5. Legen Sie das neue Gobo in den Halter. Die dem Leuchtmittel zugewandte Seite zeigt zur Haltefeder
(siehe Bild 23 und Bild 21).
6. Montieren Sie die Haltefeder mit der engen Windung zum Gobo zeigend (siehe Bild 21). Die enge
Windung liegt im Inneren der Feder, wenn Sie die Feder auf einer glatten Oberfläche
zusammendrücken. Schieben Sie das andere Ende der Feder unter die Nut des Gobohalters.
7. Das Gobo darf nicht schief im Halter liegen. Verkanten Sie die Feder während der Montage nicht, um
das Gobo nicht zu verkratzen.
8. Schieben Sie den Gobohalter lagerichtig (siehe Bild 22) in die Aufnahme des Goborads. Schieben Sie
den Gobohalter bis zum Anschlag in die Aufnahme. Heben Sie, wenn nötig, die Feder der Aufnahme mit
einem kleinen Schraubendreher etwas an.
9. Montieren Sie die Kopfabdeckung (vergessen Sie das Fangseil nicht!), wenn die Arbeiten beendet sind.

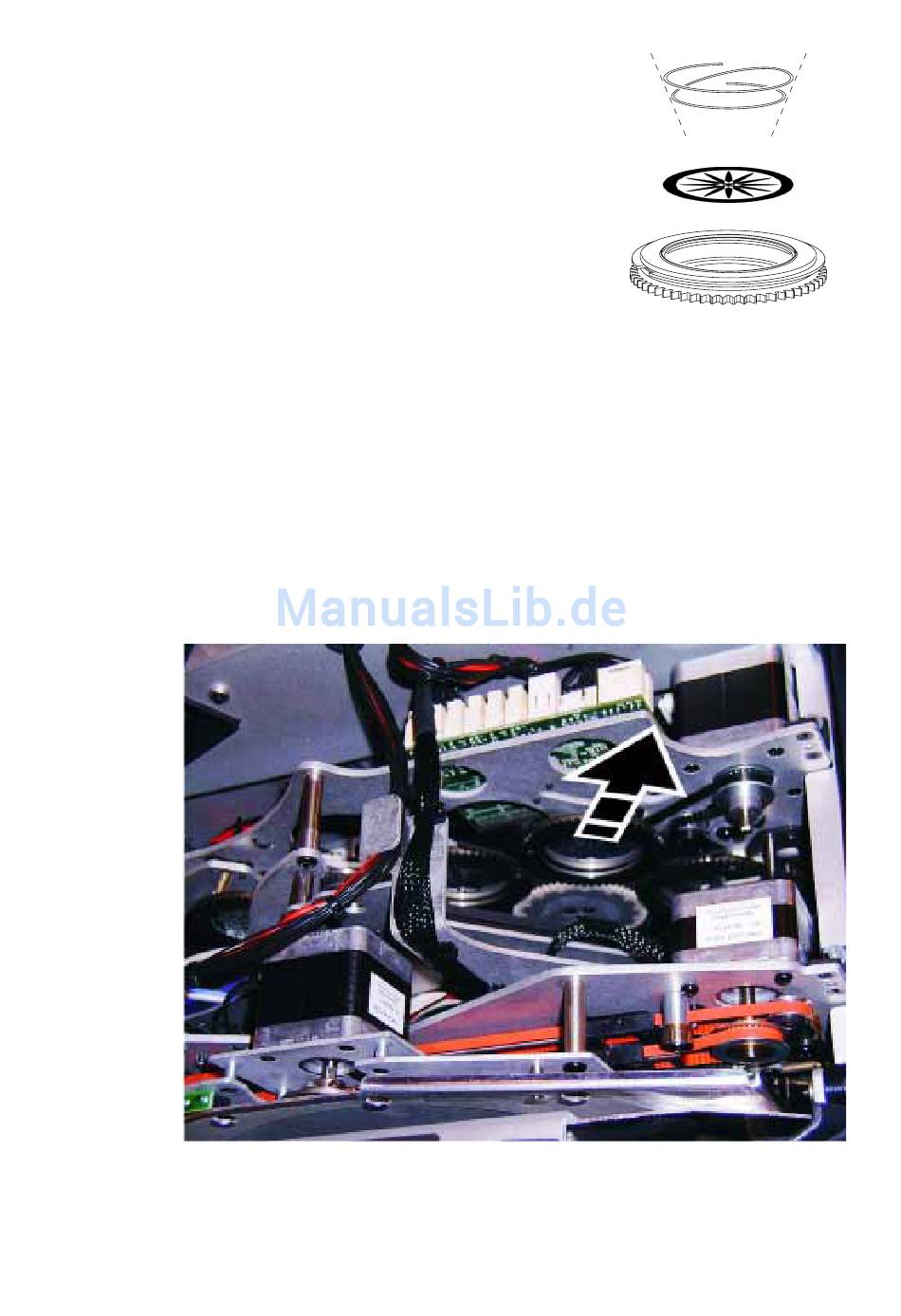

Bild 22: Austauschen eines Gobos
Wartung und Reparatur
Bild 21: Gobohalter
