Farb-/Goborad
Das Farb-/Goborad ist mit vier dichroitischen Glasfiltern und drei festen Gobos bestückt (Bild 16). Sie werden mit der
beschichteten Seite vom Rad weg zeigend montiert.
A u s t a u s c h e n d e r F a r b f i l t e r o d e r f e s t e n G o b o s
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere Abdeckung. Drehen Sie
das Farb-/Goborad, bis Sie die auszuwechselnde Position gut erreichen.
3 Entfernen Sie den Filter / das Gobo, indem Sie ihn etwas vom Farb-/Goborad weg drücken und heraus
ziehen.
4 Beim Montieren muss der Filter / das Gobo unter die Haltefedern und zwischen den Haltenasen montiert
werden. Die lange Seite der sechseckigen Farbfilter muss an der Innenseite der Haltenase anliegen.
5 Montieren Sie die Abdeckung und entriegeln Sie vor Inbetriebnahme die Pan- und/oder Tilt-
Transportsicherung.
Austauschen drehbarer Effekte
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere Abdeckung. Drehen Sie
das Effektrad, bis die Halteplatte der Effekte unter der Sensorhalterung steht.
3 Zum Entfernen eines Effektes halten Sie die Fassung des Effekts und ziehen die Halteplatte zurück.
Nehmen Sie den Effekt heraus.
4 Um einen Effekt zu montieren, ziehen Sie die Halteplatte zurück. Wenn beide Effekte ausgebaut waren,
ziehen Sie die Platte an beiden Seiten zurück. Positionieren Sie die Vertiefung im Effekthalter in der
statischen Halteplatte. Lassen Sie die bewegliche Halteplatte los und vergewissern Sie sich, dass sie in der
Vertiefung des Effekthalters sitzt.
5 Montieren Sie die untere Abdeckung und entriegeln Sie den Kopf vor Inbetriebnahme.
Halteplatte
22

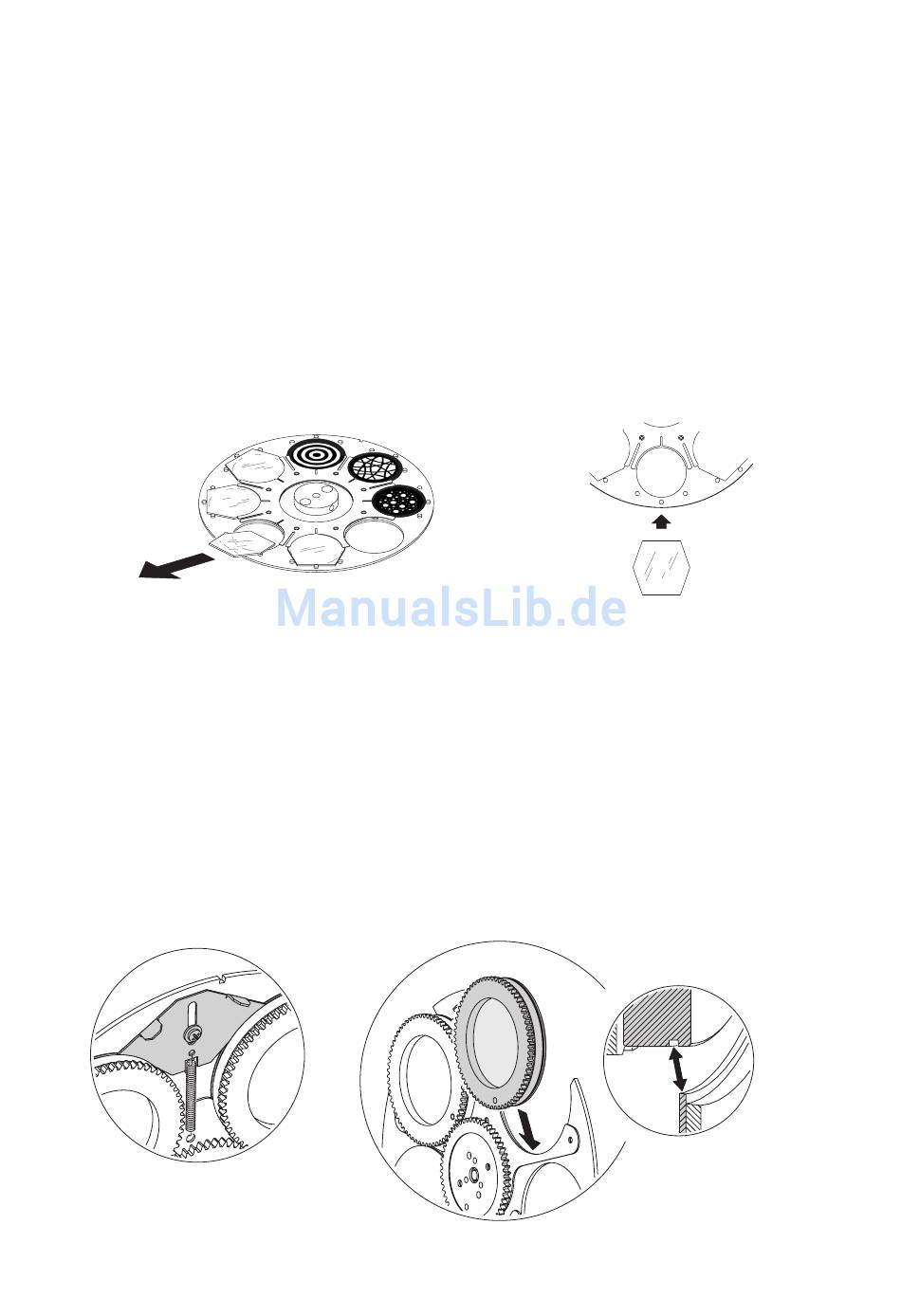

Bild 18: Austausch der Farbfilter oder festen Gobos
Bild 19: Austauschen drehbarer Effekte
Installieren Sie Filter
und Gobos mit der
Beschichtung zum
Leuchtmittel zeigend.
MAC 2000 Profile
Die feste Halterung muss in
der Vertiefung des
Effekthalters liegen.
