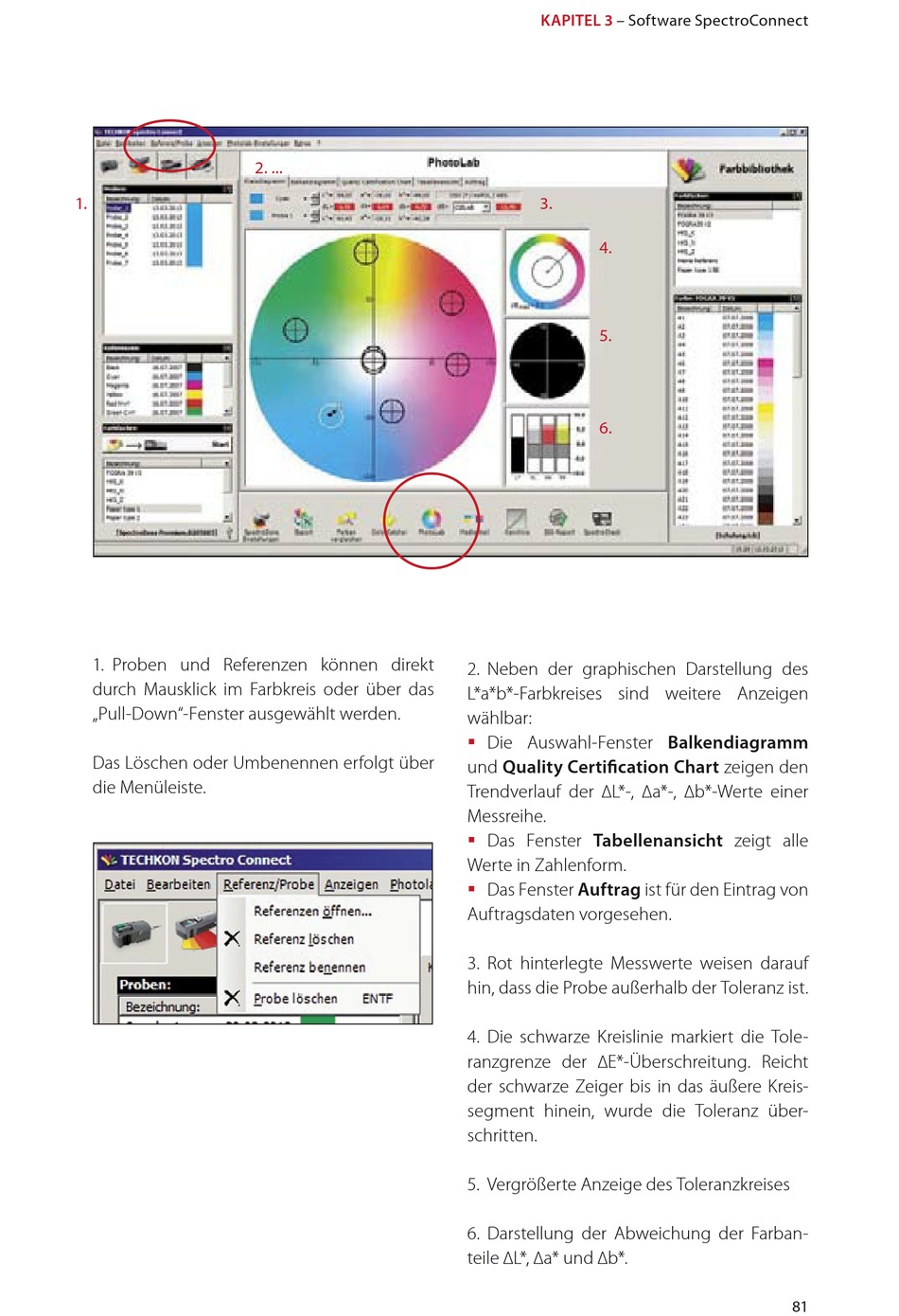

Techkon SpectroDens Handbuch Seite 81

1.
1. Proben und Referenzen können direkt
durch Mausklick im Farbkreis oder über das
„Pull-Down"-Fenster ausgewählt werden.
Das Löschen oder Umbenennen erfolgt über
die Menüleiste.
2. ...
KAPITEL 3
– Software SpectroConnect
3.
4.
5.
6.
2. Neben der graphischen Darstellung des
L*a*b*-Farbkreises sind weitere Anzeigen
wählbar:
Die Auswahl-Fenster Balkendiagramm

und Quality Certification Chart zeigen den
Trendverlauf der ∆L*-, ∆a*-, ∆b*-Werte einer
Messreihe.
Das Fenster Tabellenansicht zeigt alle

Werte in Zahlenform.
Das Fenster Auftrag ist für den Eintrag von

Auftragsdaten vorgesehen.
3. Rot hinterlegte Messwerte weisen darauf
hin, dass die Probe außerhalb der Toleranz ist.
4. Die schwarze Kreislinie markiert die Tole-
ranzgrenze der ∆E*-Überschreitung. Reicht
der schwarze Zeiger bis in das äußere Kreis-
segment hinein, wurde die Toleranz über-
schritten.
5. Vergrößerte Anzeige des Toleranzkreises
6. Darstellung der Abweichung der Farban-
teile ∆L*, ∆a* und ∆b*.
