Medienkeil
Der Ugra / Fogra-Medienkeil CMYK ist ein anerkanntes Prüfmittel für die farbmetri-
sche Kontrolle von Proof- und Drucksystemen. SpectroDens Premium beinhaltet eine
praktische Funktion zur Medienkeil-Auswertung.
KAPITEL 2

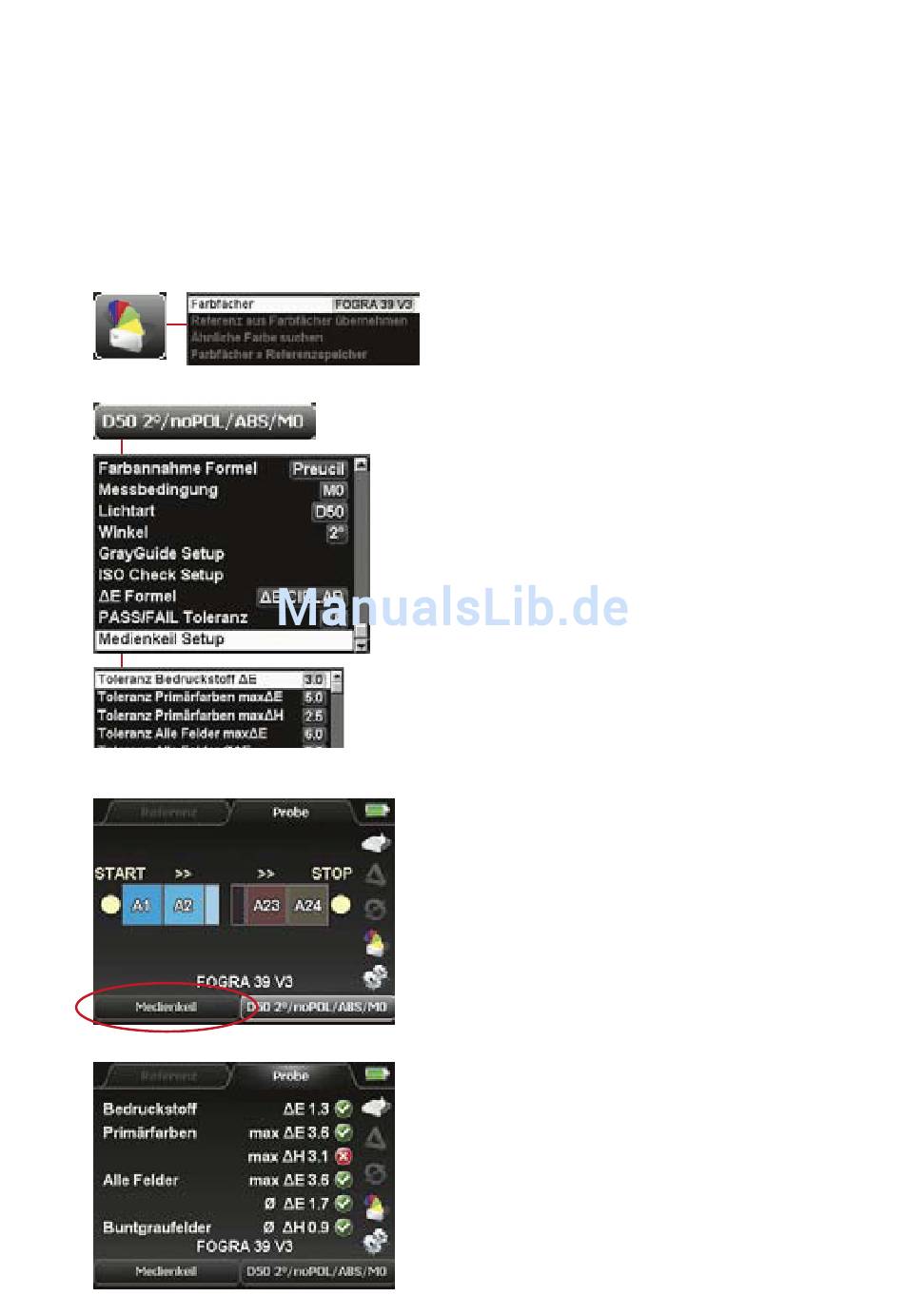

Zunächst muss ein Farbfächer ausgewählt
werden, der die farbmetrischen Referenzda-
ten enthält. Gegebenenfalls müssen der für
die jeweilige Papierklasse gültige Farbfächer
erst von der Software SpectroConnect in das
Messgerät übertragen werden.
Weitere Einstellungen erfolgen im Medien-
keil Setup. Die Einstellungen zulässiger ∆E*-
Abweichungen entsprechen Fogra-Angaben.
Durch Aktivieren der Automatischen Mes-
sung führt das Messgerät nach einmaligem
Drücken der grünen Messtaste im eingestell-
ten Zeitintervall weitere Messungen auto-
matisch aus. Der automatische Messvorgang
kann durch erneutes Drücken der Messtaste
angehalten werden.
Die Messung der einzelnen Felder des Me-
dienkeils erfolgt von links nach rechts, Zeile
für Zeile. Die erste Messung beginnt also mit
dem Feld A1, dann A2, etc..
Fehlmessungen kann man durch Drücken der
roten Taste annullieren. Nach Messung aller
Felder wird das Gesamtresultat angezeigt.
Medienkeile mit Trennbalken können auch
per Kurzscan gemessen werden. Während
des Kurzscans muss lediglich die grüne Start-
Taste gedrückt gehalten werden.
SpectroDens erkennt sowohl die Version 2 als
auch 3 des Medienkeils anhand der Anzahl
der Referenzwerte. In Verbindung mit der
Software SpectroConnect ist ein Auswerte-
modul für den Medienkeil erhältlich, das es
erlaubt, die Messergebnisse zu protokollieren
und auszudrucken (siehe S. 83 f.).
– Messfunktionen
