15
Bluetooth ® -BETRIEB

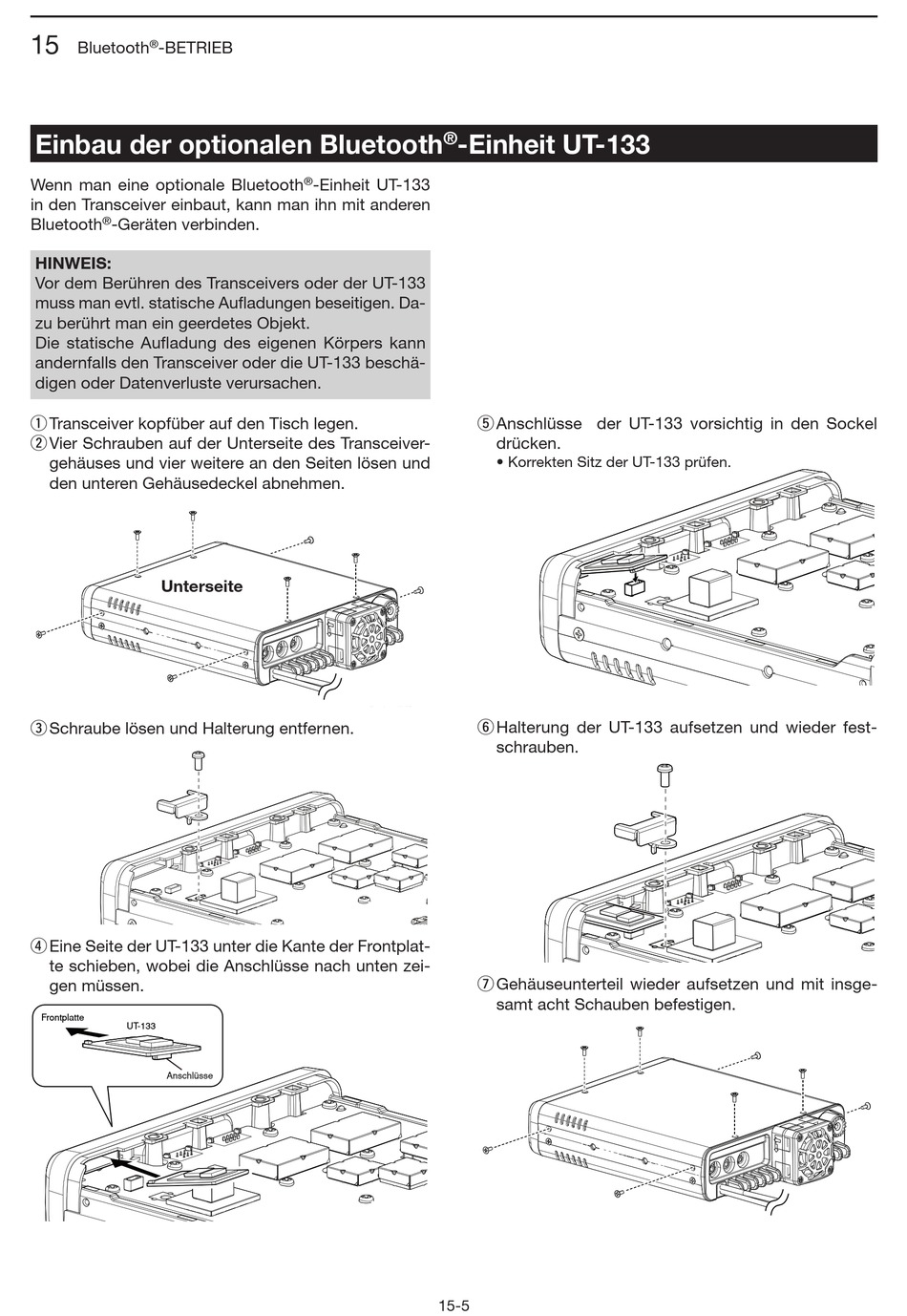

Einbau der optionalen Bluetooth

Wenn man eine optionale Bluetooth
in den Transceiver einbaut, kann man ihn mit anderen
®
Bluetooth -Geräten verbinden.
HINWEIS:
Vor dem Berühren des Transceivers oder der UT-133
muss man evtl. statische Aufladungen beseitigen. Da-
zu berührt man ein geerdetes Objekt.
Die statische Aufladung des eigenen Körpers kann
andernfalls den Transceiver oder die UT-133 beschä-
digen oder Datenverluste verursachen.
q Transceiver kopfüber auf den Tisch legen.
w Vier Schrauben auf der Unterseite des Transceiver-
gehäuses und vier weitere an den Seiten lösen und
den unteren Gehäusedeckel abnehmen.
Unterseite
e Schraube lösen und Halterung entfernen.
r Eine Seite der UT-133 unter die Kante der Frontplat-
te schieben, wobei die Anschlüsse nach unten zei-
gen müssen.
Frontplatte
UT-133
Anschlüsse
® -Einheit UT-133
® -Einheit UT-133
15-5
t Anschlüsse der UT-133 vorsichtig in den Sockel
drücken.
• Korrekten Sitz der UT­133 prüfen.
y Halterung der UT-133 aufsetzen und wieder fest-
schrauben.
u Gehäuseunterteil wieder aufsetzen und mit insge-
samt acht Schauben befestigen.
