GRUNDBEDIENUNG

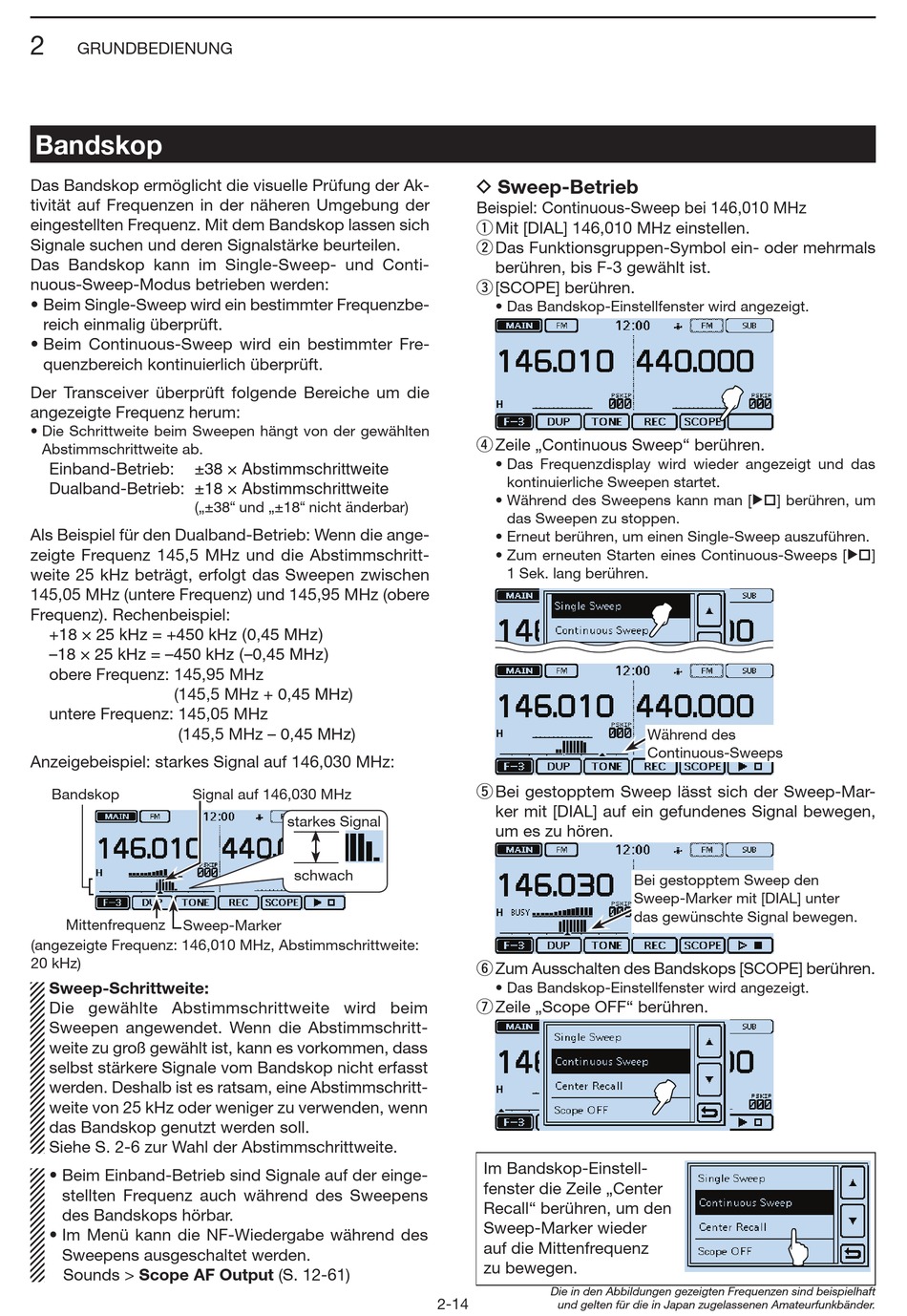

Bandskop

Das Bandskop ermöglicht die visuelle Prüfung der Ak-
tivität auf Frequenzen in der näheren Umgebung der
eingestellten Frequenz. Mit dem Bandskop lassen sich
Signale suchen und deren Signalstärke beurteilen.
Das Bandskop kann im Single-Sweep- und Conti-
nuous-Sweep-Modus betrieben werden:
• Beim Single­Sweep wird ein bestimmter Frequenzbe-
reich einmalig überprüft.
• Beim Continuous­Sweep wird ein bestimmter Fre-
quenzbereich kontinuierlich überprüft.
Der Transceiver überprüft folgende Bereiche um die
angezeigte Frequenz herum:
• Die Schrittweite beim Sweepen hängt von der gewählten
Abstimmschrittweite ab.
Einband-Betrieb: ±38 × Abstimmschrittweite
Dualband-Betrieb: ±18 × Abstimmschrittweite
(„±38" und „±18" nicht änderbar)
Als Beispiel für den Dualband-Betrieb: Wenn die ange-
zeigte Frequenz 145,5 MHz und die Abstimmschritt-
weite 25 kHz beträgt, erfolgt das Sweepen zwischen
145,05 MHz (untere Frequenz) und 145,95 MHz (obere
Frequenz). Rechenbeispiel:
+18 × 25 kHz = +450 kHz (0,45 MHz)
–18 × 25 kHz = –450 kHz (–0,45 MHz)
obere Frequenz: 145,95 MHz
(145,5 MHz + 0,45 MHz)
untere Frequenz: 145,05 MHz
(145,5 MHz – 0,45 MHz)
Anzeigebeispiel: starkes Signal auf 146,030 MHz:
Bandskop Signal auf 146,030 MHz
Mittenfrequenz Sweep-Marker
(angezeigte Frequenz: 146,010 MHz, Abstimmschrittweite:
20 kHz)
Sweep-Schrittweite:
Die gewählte Abstimmschrittweite wird beim
Sweepen angewendet. Wenn die Abstimmschritt-
weite zu groß gewählt ist, kann es vorkommen, dass
selbst stärkere Signale vom Band skop nicht erfasst
werden. Deshalb ist es ratsam, eine Abstimmschritt-
weite von 25 kHz oder weniger zu verwenden, wenn
das Band skop genutzt werden soll.
Siehe S. 2-6 zur Wahl der Abstimmschrittweite.
• Beim Einband­Betrieb sind Signale auf der einge-
stellten Frequenz auch während des Sweepens
des Bandskops hörbar.
• Im Menü kann die NF­Wiedergabe während des
Sweepens ausgeschaltet werden.
Sounds > Scope AF Output (S. 12-61)
starkes Signal
schwach
2-14

D Sweep-Betrieb

Beispiel: Continuous-Sweep bei 146,010 MHz
q Mit [DIAL] 146,010 MHz einstellen.
w Das Funktionsgruppen-Symbol ein- oder mehrmals
berühren, bis F-3 gewählt ist.
e [SCOPE] berühren.
• Das Bandskop­Einstellfenster wird angezeigt.
r Zeile „Continuous Sweep" berühren.
• Das Frequenzdisplay wird wieder angezeigt und das
kontinuierliche Sweepen startet.
• Während des Sweepens kann man [≈] berühren, um
das Sweepen zu stoppen.
• Erneut berühren, um einen Single­Sweep auszuführen.
• Zum erneuten Starten eines Continuous­Sweeps [≈]
1 Sek. lang berühren.
Während des
Continuous-Sweeps
t Bei gestopptem Sweep lässt sich der Sweep-Mar-
ker mit [DIAL] auf ein gefundenes Signal bewegen,
um es zu hören.
Bei gestopptem Sweep den
Sweep­Marker mit [DIAL] unter
das gewünschte Signal bewegen.
y Zum Ausschalten des Bandskops [SCOPE] berühren.
• Das Bandskop­Einstellfenster wird angezeigt.
u Zeile „Scope OFF" berühren.
Im Bandskop-Einstell-
fenster die Zeile „Center
Recall" berühren, um den
Sweep-Marker wieder
auf die Mittenfrequenz
zu bewegen.
Die in den Abbildungen gezeigten Frequenzen sind beispielhaft
und gelten für die in Japan zugelassenen Amateurfunkbänder.
