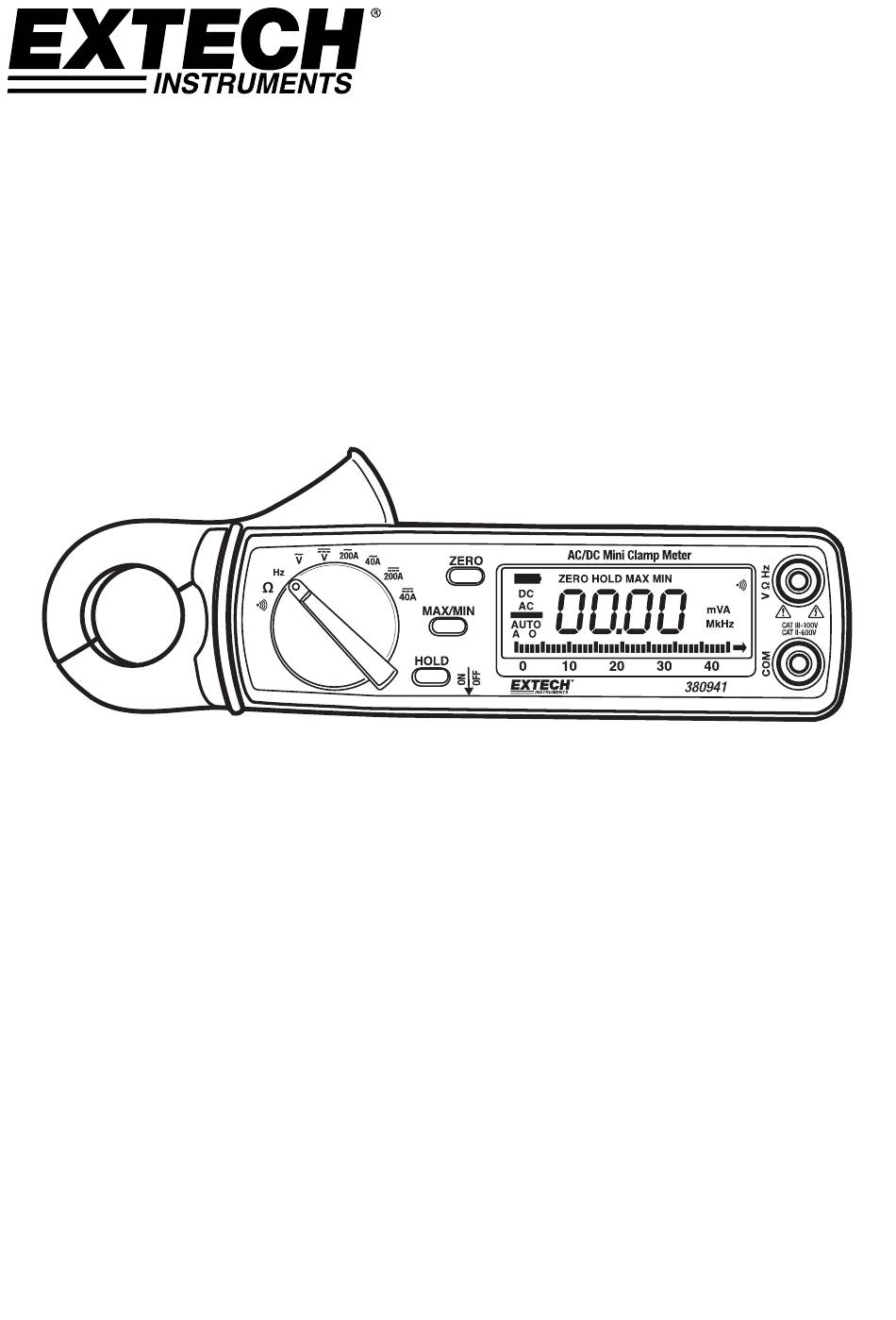

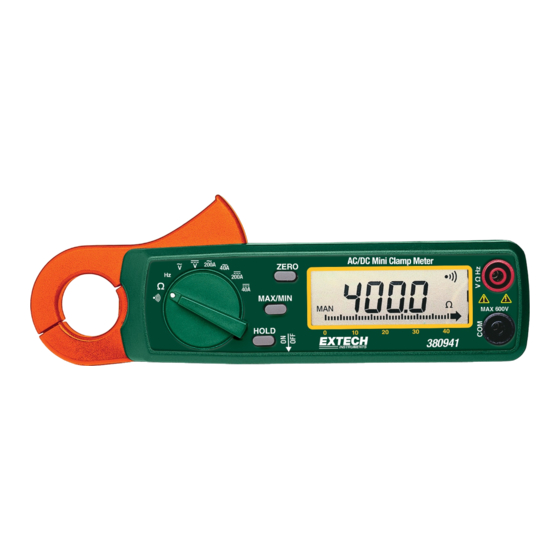

- Seite 1 Bedienungsanleitung AC/DC Mini-Messzange Modell 380941...
-
Seite 2: Beschreibung Der Vorderseite
Einleitung Herzlichen Glückwunsch zum Kauf des Extech DC/AC Messgeräts. Dieses Messgerät wird bei richtiger Handhabung viele Jahre lang verlässlich arbeiten. Beschreibung der Vorderseite 1. Strommess-Klemmbacke 2. Messtrigger 3. Funktionsschalter 4. Daten-Hold-Taste 5. Max-, Min-Taste 6. One-Touch DCA-Nulltaste 7. LCD Anzeige 8. -
Seite 3: Betrieb
Sicherheit Dieses Messgerät ist zur sicheren Benutzung konzipiert worden, die Bedienungsperson muss bei seiner Anwendung jedoch Vorsicht walten lassen. Die unten aufgeführten Vorschriften sollten sorgfältig befolgt werden um einen sicheren Betrieb zu gewährleisten. Setzen Sie das Gerät NIEMALS Spannungen oder Stromstärken aus, welche das festgelegte Maximum überschreiten: SEIEN SIE ÄUSSERST VORSICHTIG, wenn Sie mit Hochspannungen arbeiten. - Seite 4 Wechselspannungsmessungen WARNING: Um einen elektrischen Schlag oder Schäden am Gerät zu vermeiden, führen Sie keine Spannungsmessungen durch, die den vorgegebenen Höchstwert überschreiten. Stellen Sie den Funktionsschalter auf die VAC Position. Bringen Sie die Tastköpfe folgendermaßen an das Messgerät an: Roter Leiter an die mit „V,Hz,“...
-
Seite 5: Zusätzliche Funktionen
Zusätzliche Funktionen Relative Messungen Drücken Sie die Nulltaste. Sämtliche darauffolgende Messungen werden nun mit Bezug auf den auf Null gestellten Messwert angezeigt. Wenn zum Beispiel ein 20 A-Messwert auf Null gestellt und anschließend ein 30 A-Messwert gemessen wird, zeigt das LCD 10 A an. Drücken Sie die Nulltaste erneut, um zum normalen Betriebsmodus zurückzukehren. -
Seite 6: Technische Angaben
Technische Angaben Allgemeine Angaben LCD-Display 3-3/4 Stellen (4032 Zählungen) LCD mit 40-stelligem Balkendiagramm Funktionen ACA, DCA, ACV, DCV, Widerstand, Frequenz, Kontinuität Polung „-“ kennzeichnet den negativen Pol Stromsensor Hall-Effekt-Sensortyp Überlastungsanzeige DCA-Nulleichung Einmalberührungs-Nulltaste Displayfrequenz 3 Messwerte/Sekunde (30 Messwerte/Sekunde für Balkenanzeige Batterien Zwei 1,5 V AA-Batterien Betriebstemperatur C bis 50... - Seite 7 Bereichsdaten Funktion Range- Resolution. Messgenaui-gkeit Überlastun Funktion gs-schutz DC Strom 40 A 10 mA ±(1,0 % +2 Dezimale) 400 A DC 0 bis 150 A 100 mA ±(1,0 % +2 Dezimale) 400 A DC 150 bis 200 A 100 mA ±(2,2 % +2 Dezimale) 400 A DC AC Strom...
- Seite 8 WARTUNG Batterie austauschen Wenn das Symbol Batterie schwach auf dem LCD erscheint, müssen die Batterien ausgewechselt werden. Schalten Sie das Messgerät aus und entfernen Sie die Batteriefachschraube auf der Rückseite. Nehmen Sie den Batteriefachdeckel ab und legen Sie zwei 1,5 V AA Batterien ein. Setzen Sie den Batteriefachdeckel wieder auf und schrauben Sie ihn fest.
