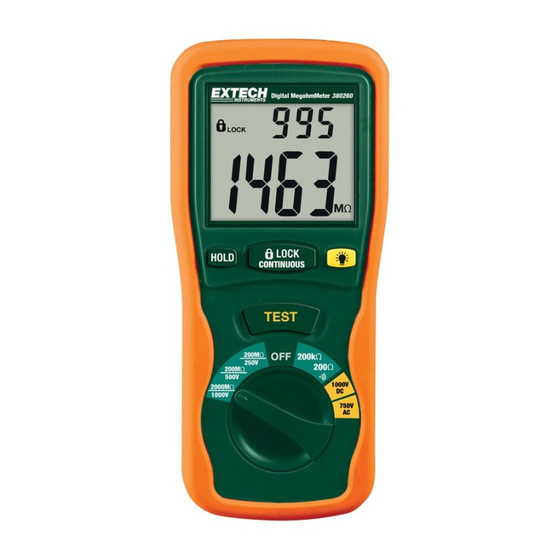

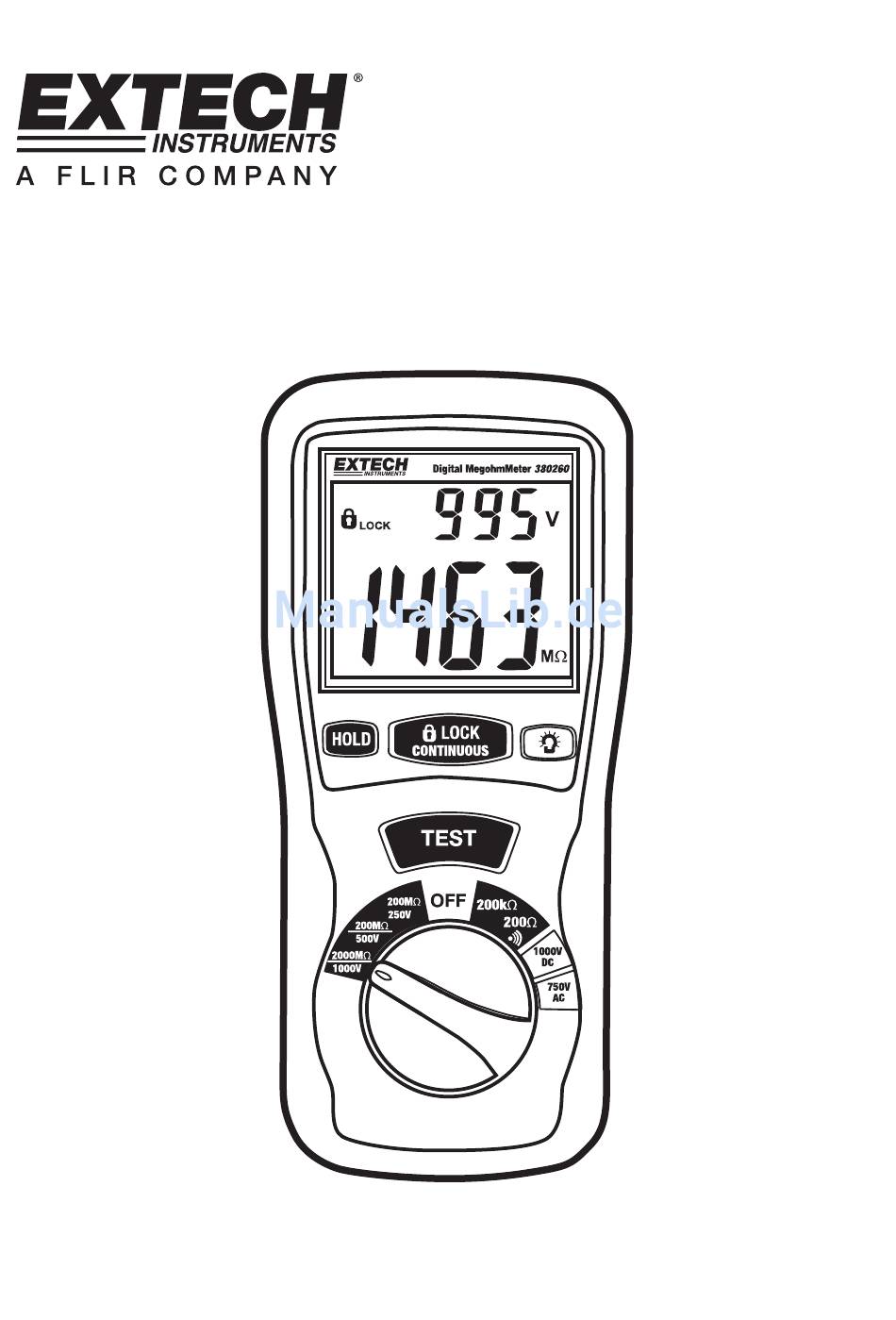

- Seite 1 Bedienungsanleitung Modell 380260 Isolationsprüfer / Megaohmmeter...
-
Seite 2: Beschreibung Des Messgeräts
Einleitung Wir gratulieren Ihnen zum Kauf des Extech Isolationsprüfers/Megaohmmeters. Das Modell 380260 sieht drei Prüfreihen plus Durchgangsprüfung und AC/DC-Spannungsmessung vor. Eine nützliche Prüfsperre und Datenhaltefunktion sind ebenfalls eingeschlossen. Dieses professionelle Messgerät leistet jahrelang zuverlässige Dienste, wenn sorgfältig mit ihm ungegangen wird. -
Seite 3: Betrieb
2. Im Display wird das LOCK Symbol ” ” angezeigt. Alle 2 Sekunden ertönt ein Piepton, um anzuzeigen, dass sich das Messgerät im Lock Modus befindet. 3. Die LOCK Taste drücken, um die Sperrfunktion zu deaktivieren und die Prüfung zu beenden. 380260-EU-GE-V2.4-4/12... -
Seite 4: Widerstandsmessung
Hinweise zur IR-Prüfung (Megaohmmeter): Der maximale Messbereich für das 380260 beträgt 2000 MΩ. Der Isolationswiderstand überschreitet diesen Wert häufig. Wenn dies passiert, zeigt das Display “1” an, was bedeutet, der Widerstand ist sehr hoch und die geprüfte Isolation ist gut. -
Seite 5: Messen Elektrischer Werkzeuge Und Kleingeräte
Motorgehäuse und die andere Leitung an die Bürste am Kollektor anschließen. Wenn die Widerstandsmessung eine Abschwächung anzeigt, die Bürsten vom Kollektor abheben und Läufer, Feldspulen und Bürstenanordnung einzeln überprüfen (immer nur eine). Eine Leitung am geerdeten Motorgehäuse angeschlossen lassen, wenn die Motorkomponenten geprüft werden. Dies gilt auch für Gleichstromgeneratoren. 380260-EU-GE-V2.4-4/12... -
Seite 6: Prüfen Von Kabeln
±0,8 % + 3 d 1000 Vrms 10 MΩ WIDERSTAND Mess- Auflösung Genauigkeit Max. Leerlauf- Überlastungs-schutz bereich spannung 200 Ω ±1 % + 2 d 4,5 V 250 Vrms 0,1Ω ±1 % + 2 d 250 Vrms 200 kΩ 0,1 kΩ 380260-EU-GE-V2.4-4/12... - Seite 7 F); 80 % RH Lagerbedingungen -10 bis 460 C (14 bis 140 F); <80 % RH Abmessungen 200 x 92 x 50 mm (7,8 x 3,6 x 1,9”) Gewicht 700 g (24.6 oz) IEC 1010 KAT III-1000 V Zulassungen 380260-EU-GE-V2.4-4/12...
-
Seite 8: Wartung
Das Gehäuse von Zeit zu Zeit mit einem trockenen Tuch abwischen. Keine Lösungsmittel oder Schleifmittel zum Reinigen dieses Instruments verwenden. Copyright © 2012 Extech Instruments Corporation. (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung als Ganzes oder in Teilen in jedweder Form.
