Benutzerhandbuch
True RMS AC / DC Leistungsmesszange

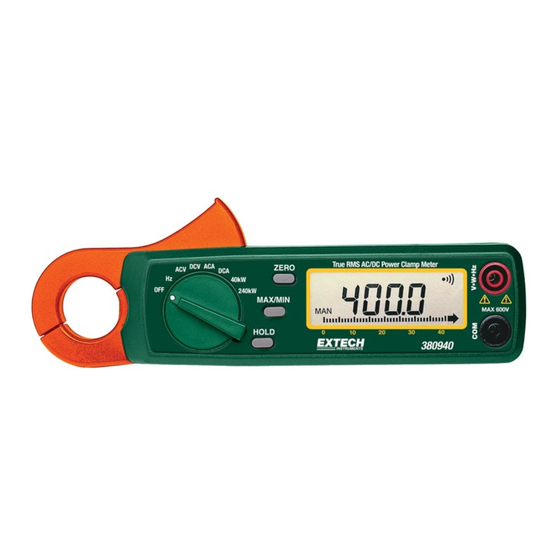

Modell 380940

Werbung

loading

Verwandte Anleitungen für Extech Instruments 380940

Inhaltszusammenfassung für Extech Instruments 380940

  • Seite 1 Benutzerhandbuch True RMS AC / DC Leistungsmesszange Modell 380940...
  • Seite 2 Einleitung Herzlichen Glückwunsch zum Kauf der Extech 380940 True RMS DMM Leistungsmesszange. Dieses Messgerät kombiniert die Funktionen eines Multimeters und einer Messzange in einem einzigen Gerät. Durch eine sorgfältige Bedienung bietet Ihnen dieses Messgerät jahrelange, zuverlässige Dienste. Sicherheit 1. Überschreiten Sie NIEMALS die vorgegebenen Spannungs-/ Stromhöchstwerte.

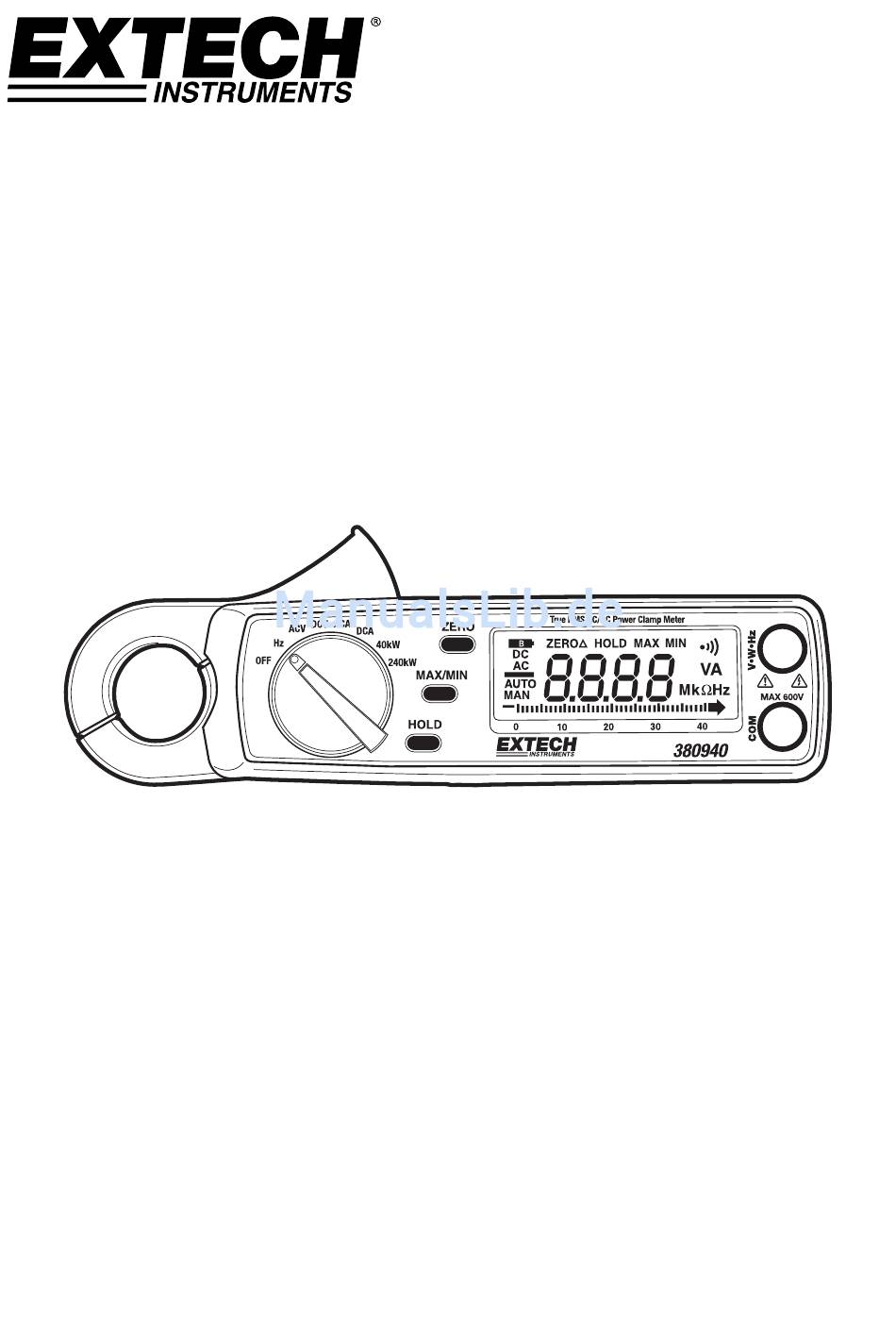

  • Seite 3 Messgerätbeschreibung Geprüftes Kabel Klemmbacken Freigabetaste – zum Öffnen der Klemmbacken ZERO-Taste – stellt DCA-Messanzeige auf Null zurück Positive Eingangsbuchse (für roten Testleiter) Funktionsschalter HOLD-Taste zum Einfrieren der Messwertanzeige MAX/MIN-Taste – zur Anzeige des höchsten und niedrigsten Messwerts LCD-Display mit Funktionsanzeigen und Balkendiagramm 10.

  • Seite 4: Display Icons

    Display-Icons Batterietiefstandsanzeige Gleichstrom Wechselstrom Minuszeichen AUTO Automatischer Bereich (nur Frequenz) Auto power van ZERO Null-Funktion / Relativ-Funktion HOLD HOLD-Funktion Höchster Messwert Niedrigster Messwert Akustischer Durchgang Maßeinheit für Spannungsmessungen Maßeinheit für Strommessungen Präfix MEGA (Millionen Einheiten) Präfix KILO (Tausend Einheiten)  Ohm (Maßeinheit für die Messung von Widerstand und Kontinuität) Hertz (Maßeinheit für Frequenzmessungen) Überlast (falls Messwert 4032 überschreitet)

  • Seite 5: Betrieb

    BETRIEB AC + DC Leistungsmessungen 1. Verbinden Sie die Testkabel mit der Spannungsquelle parallel zur Last (siehe Abbildung). 2. Umschließen Sie mit den Klemmbacken eines der Kabel, das mit der Last verbunden ist. 3. Wählen Sie mit dem Funktionsschalter den Spannungsbereich AC oder DC und prüfen Sie den Spannungsmesswert.
  • Seite 6 Wechselspannungsmessungen WARNUNG: Um einen elektrischen Schlag oder Schäden am Gerät zu vermeiden, führen Sie keine Spannungsmessungen durch, die den vorgegebenen Höchstwert überschreiten. 1. Stellen Sie den Funktionsschalter auf die Position AC Spannung. 2. Bringen Sie die Tastköpfe folgendermaßen an das Messgerät an: Roter Leiter an die mit „V,,Hz“...

  • Seite 7: Technische Angaben

    Automatisch AUS Um die Batterielebensdauer zu verlängern, schaltet sich das Messgerät automatisch nach 15 Minuten Betrieb ab. Um den Betrieb wiederaufzunehmen, schalten Sie das Messgerät entweder AUS und anschließen wieder AN oder drücken Sie die HOLD-Taste. Batterie austauschen 1. Wenn das Symbol Batterie schwach auf dem LCD erscheint, müssen die Batterien ausgewechselt werden.
  • Seite 8 Bereichsdaten Funktion Range- Auflösung Messgenaui-gkeit Überlastungs-schutz Funktion 40 kW 10 W ±(1,5 % + 3 Dezimale) 250 V, 400 A Wechselstrom Bemerkung: 50/60 Hz, PF 0,6 bis 1, Vpeak < 360 V 240 kW 100 W ±(1,5 % + 3 Dezimale) 600 V, 400 A Bemerkung: 50/60 Hz, PF 0,6 bis 1, Vpeak <...
