Inhaltszusammenfassung für Extech Instruments 380320

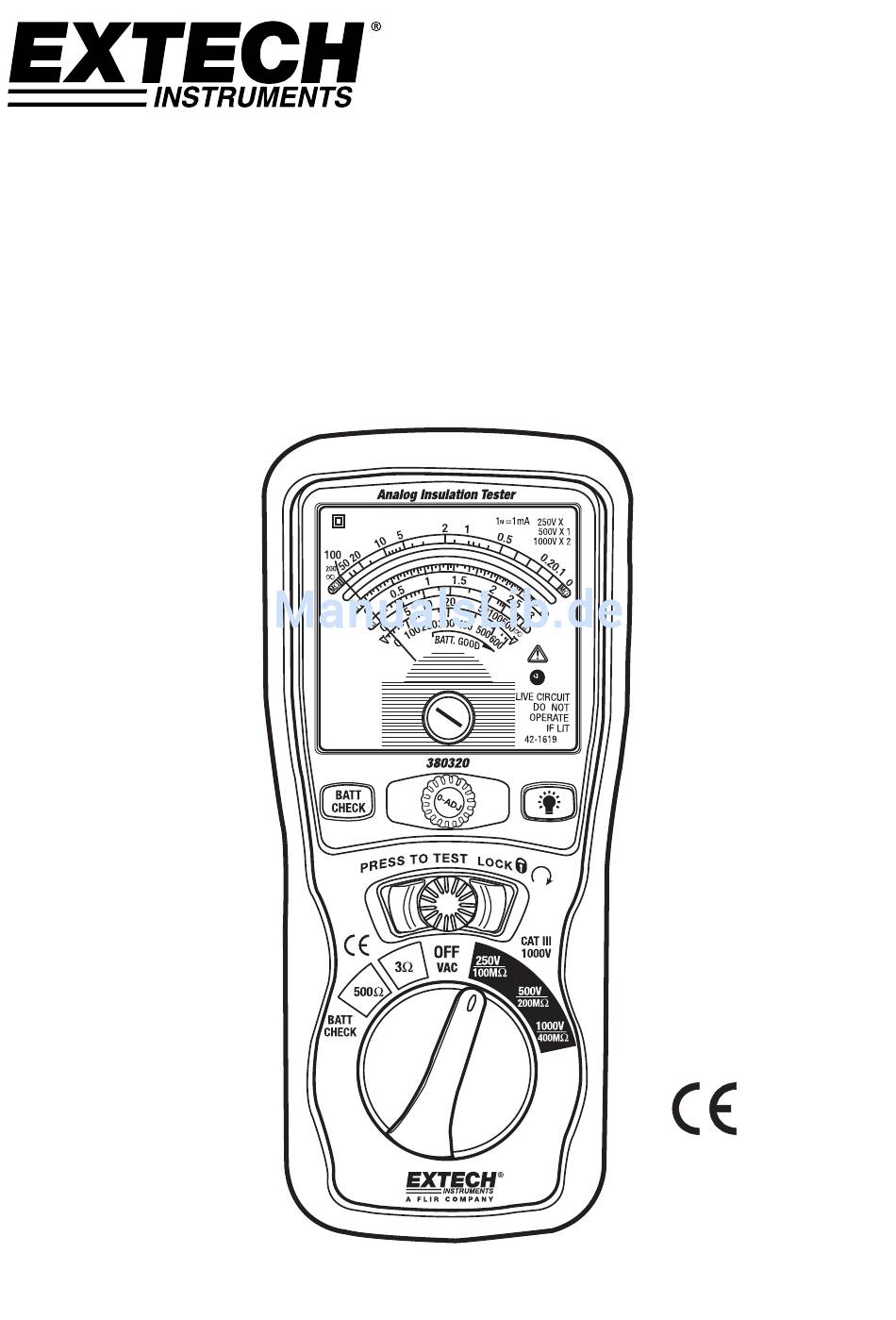

- Seite 1 Benutzerhandbuch Analoges Hochspannungs- Isolationsmessgerät Modell 380320...

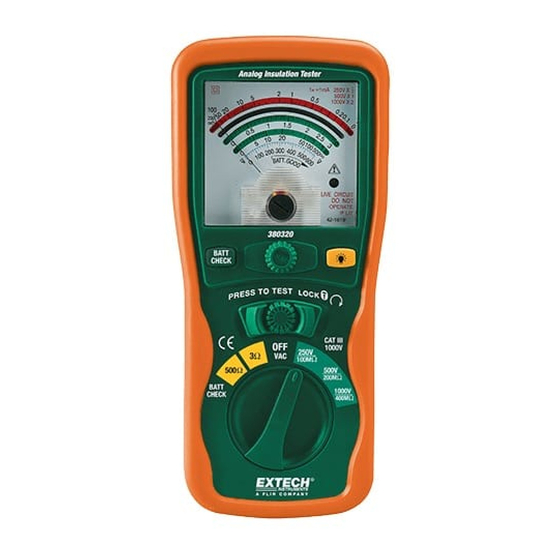

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech 380320 analogen Hochspannungsisolationsmessgerätes. Das 380320 hat drei Isolationsprüfbereiche mit einer Spannungsanzeige, und kann niedrige Widerstände und Wechselspannungen messen. Die Power Lock On Arretierfunktion ermöglicht den freihändigen Betrieb. Dieses professionelle Messgerät wird vollständig getestet und kalibriert geliefert und wird, bei fachgerechter Benutzung, viele Jahre lang zuverlässig arbeiten.
-
Seite 3: Beschreibung Des Messgerätes
Messwert mit 0,5 (bei einem Messbereich von 250 V), 1 (500 V), 2 (1000 V) Grün: Niedrigwiderstandsskala (0 bis 3 ) Grün: Widerstandskala (0 bis 500 Blau: Skala für Gleichspannungsmessungen (0 bis 600 V) BATT GOOD Anzeige LIVE CIRCUIT LED Anzeige 380320-de-DE_V1.5 9/15... -
Seite 4: Bedienungshinweise
Berühren die Prüfspitzen sich nicht, sollte auf dem Bildschirm unendlich angezeigt werden. Messwerte, die sich von den oben beschriebenen unterscheiden, deuten auf ein Problem mit den Prüfspitzen hin. Die Prüfspitzen müssen vor dem Betrieb des Messgerätes ausgetauscht werden. Zuwiderhandlung kann Beschädigungen der Ausrüstung und Stromschlag zur Folge haben. 380320-de-DE_V1.5 9/15... - Seite 5 Stellen Sie den Drehschalter auf OFF/VAC. Schließen Sie die rote Prüfspitze an die V Eingangsbuchse und schwarze Prüfspitze an die COM Eingangsbuchse. Schließen Sie die anderen Enden der Prüfspitzen an den zu prüfenden Schaltkreis an. Lesen Sie den Spannungsmesswert vom Messgerät ab. 380320-de-DE_V1.5 9/15...
-
Seite 6: Austausch Der Batterie
Ihre gebrauchten Batterien / Speicher an Sammlungspunkten in Ihrer Gemeinschaft übergeben oder wohin auch immer Batterien / Speicher sind verkauft! Verfügung: Folgen Sie den gültigen gesetzlichen Bedingungen in Rücksicht der Verfügung der Vorrichtung am Ende seines Lebenszyklus 380320-de-DE_V1.5 9/15... -
Seite 7: Technische Daten
400 M1000 VDC 20 M bis M ±10% Bereich Prüfstrom / Prüflast Kurzschlussstrom 100 M250 VDC 250 K 1 mA Ungefähr 1,3 mA 200 M500 VDC 500 K 400 M1000 VDC 1 M Copyright © 2012‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com 380320-de-DE_V1.5 9/15...
