Wechsel- und Gleichspannungsmessungen
WARNUNG: Verwenden Sie nicht mehr als > 600VAC/DC zwischen den Anschlüssen
und dem Erdboden.
ACHTUNG: Beim Anschließen der Messleitungen an den zu prüfenden Stromkreis oder
das zu prüfende Gerät, verbinden Sie die schwarze Messleitung vor der roten; wenn Sie die
Messleitungen wieder entfernen, entfernen Sie die rote Messleitung vor der schwarzen.
1.
Drehen Sie den Funktionsschalter auf die Spannungsposition
2.
Verwenden Sie die M (Modus) Taste, um AC oder DC Spannung auszuwählen.
3.
Stecken Sie den schwarzen Bananenstecker in die negative (COM) Buchse und den roten
Bananenstecker in die rote (V) Buchse. Siehe Bild 3.
4.
Berühren Sie mit den Spitzen der Messleitungen den zu prüfenden Stromkreis oder das
zu prüfende Teil.
5.
Lesen Sie die Spannung auf dem LCD ab. Das Display zeigt die richtige Dezimalstelle und
den richtigen Wert an.
6.
Der Relativ-Modus (REL) kann verwendet werden, um eine Referenzmessung festzulegen,
von der nachfolgende Messwerte ausgeglichen werden (Referenzwert – Istwert =
angezeigter Messwert). Durch kurzes Drücken der REL Taste können Sie den angezeigten
Wert speichern, um diesen mit zukünftigen Werten zu vergleichen. Durch kurzes Drücken
der REL Taste verlassen Sie den Relativ-Modus.
7.
Das Messgerät kann die Frequenz (Hz) oder die Einschaltdauer (%) der gemessenen
Spannung anzeigen. Durch kurzes Drücken der Hz% Taste können Sie durch die Frequenz-
und Einschaltdauerwerte blättern.
8.
Drücken Sie kurz die H Taste, um den angezeigten
Messwert auf dem Display einzufrieren und wieder
freizuschalten.
HINWEIS: Das LCD zeigt OL an, wenn der Eingang 1000V
überschreitet.

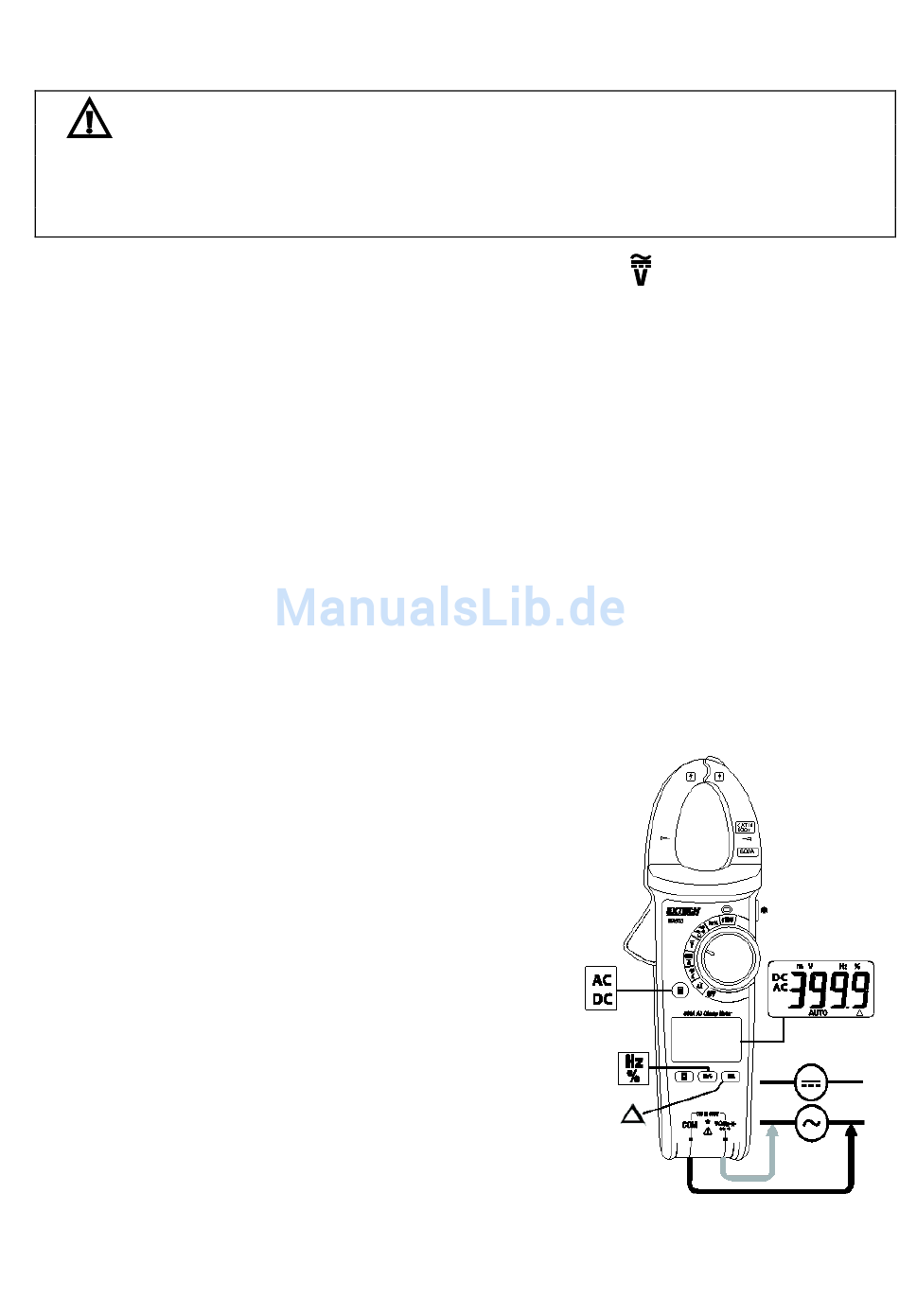

Bild 3 – Wechsel- und Gleichspannungsmessungen
8
EXTECH INSTRUMENTS
.
MA610-de-DE_V1.0 12/16
