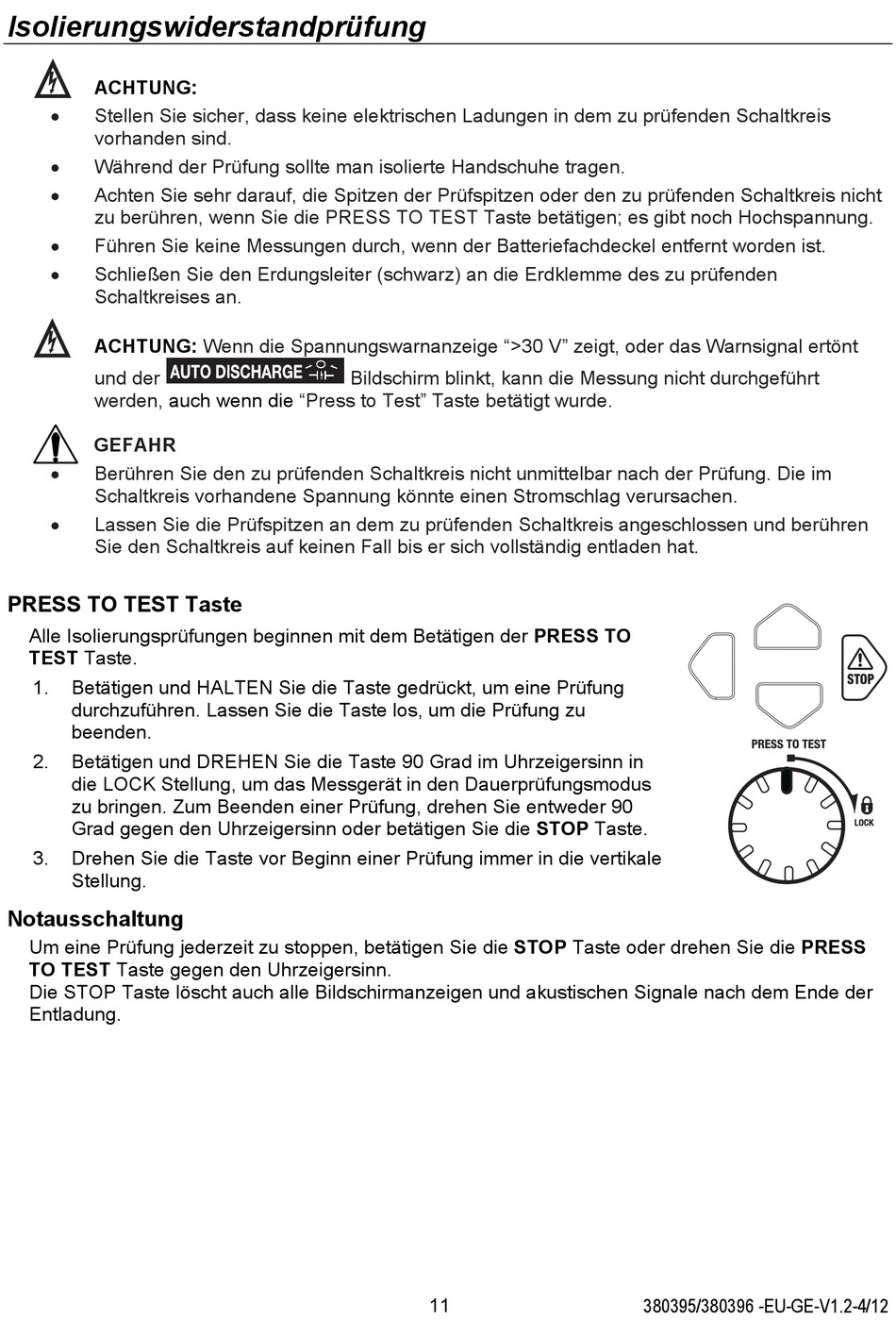

Isolierungswiderstandprüfung
ACHTUNG:
Stellen Sie sicher, dass keine elektrischen Ladungen in dem zu prüfenden Schaltkreis
vorhanden sind.
Während der Prüfung sollte man isolierte Handschuhe tragen.
Achten Sie sehr darauf, die Spitzen der Prüfspitzen oder den zu prüfenden Schaltkreis nicht
zu berühren, wenn Sie die PRESS TO TEST Taste betätigen; es gibt noch Hochspannung.
Führen Sie keine Messungen durch, wenn der Batteriefachdeckel entfernt worden ist.
Schließen Sie den Erdungsleiter (schwarz) an die Erdklemme des zu prüfenden
Schaltkreises an.
ACHTUNG:
und der
werden,
auch wenn die
GEFAHR
Berühren Sie den zu prüfenden Schaltkreis nicht unmittelbar nach der Prüfung. Die im
Schaltkreis vorhandene Spannung könnte einen Stromschlag verursachen.
Lassen Sie die Prüfspitzen an dem zu prüfenden Schaltkreis angeschlossen und berühren
Sie den Schaltkreis auf keinen Fall bis er sich vollständig entladen hat.
PRESS TO TEST Taste
Alle Isolierungsprüfungen beginnen mit dem Betätigen der PRESS TO
TEST Taste.
1.
Betätigen und HALTEN Sie die Taste gedrückt, um eine Prüfung
durchzuführen. Lassen Sie die Taste los, um die Prüfung zu
beenden.
2.
Betätigen und DREHEN Sie die Taste 90 Grad im Uhrzeigersinn in
die LOCK Stellung, um das Messgerät in den Dauerprüfungsmodus
zu bringen. Zum Beenden einer Prüfung, drehen Sie entweder 90
Grad gegen den Uhrzeigersinn oder betätigen Sie die STOP Taste.
3.
Drehen Sie die Taste vor Beginn einer Prüfung immer in die vertikale
Stellung.
Notausschaltung
Um eine Prüfung jederzeit zu stoppen, betätigen Sie die STOP Taste oder drehen Sie die PRESS
TO TEST Taste gegen den Uhrzeigersinn.
Die STOP Taste löscht auch alle Bildschirmanzeigen und akustischen Signale nach dem Ende der
Entladung.
Wenn die Spannungswarnanzeige ">30 V" zeigt, oder das Warnsignal ertönt
Bildschirm blinkt, kann die Messung nicht durchgeführt
"Press to Test" Taste betätigt wurde.
11
380395/380396 -EU-GE-V1.2-4/12
