LCR-Messgerät für passive Bauelemente
Modell 380193

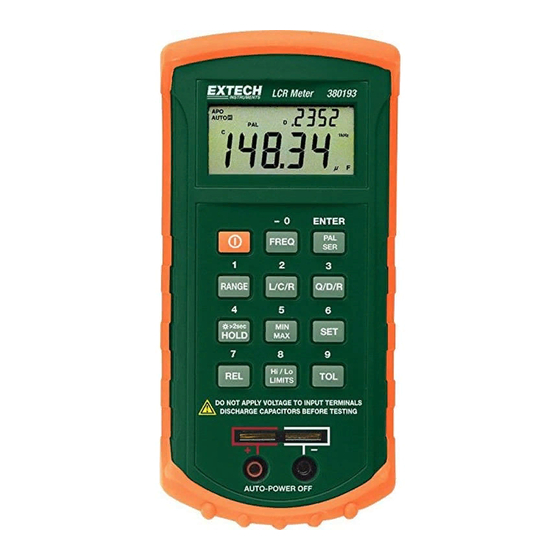

LCR Meter 380193
APO
AUTO
D
PAL
c
-0
ENTER
PAL
FREQ
SER
1
2
RANGE
L/C/R
Q/D/R
4
5
MIN
>2sec
SET
HOLD
MAX
7
8
Hi / Lo
REL
TOL
LIMITS
DO NOT APPLY VOLTAGE TO TERMINALS
DISCHARGE CAPACITOR BEFORE TESTING
+
–
AUTO-POWER OFF
Benutzerhandbuch
1kHz
F
µ
3
6
9
Werbung
Verwandte Anleitungen für Extech Instruments 380193
Inhaltszusammenfassung für Extech Instruments 380193
- Seite 1 Benutzerhandbuch LCR-Messgerät für passive Bauelemente Modell 380193 LCR Meter 380193 AUTO 1kHz µ ENTER FREQ RANGE L/C/R Q/D/R >2sec HOLD Hi / Lo LIMITS DO NOT APPLY VOLTAGE TO TERMINALS DISCHARGE CAPACITOR BEFORE TESTING – AUTO-POWER OFF...
- Seite 2 EINFÜHRUNG Herzlichen Glückwunsch zu Ihrem Kauf von Extechs LCR-Messgerät Modell 380193. Dieses Messgerät misst akkurat Kapazitäten, Induktoren und Widerstände unter Verwendung der Prüffrequenzen von 120Hz und 1 kHz. Das kombinierte Display zeigt unter Verwendung eines Serien- oder parallelen Ersatzschaltkreises gleichzeitig den zugehörigen Gütefaktor, Verlust- oder Widerstandswert an.
-
Seite 3: Beschreibung Des Messgerätes
BESCHREIBUNG DES MESSGERÄTES Q/D/R-Display L/C/R-Display Tastatur LCR Meter 380193 AUTO P AL 1kHz Messvorsatz µ Eingangsbuchsen ENTER FREQ Externer Stromnetzanschluss RANGE L/C/R Q/D/R Schutzholster >2sec HOLD Batteriefach (Rückseite) Hi / Lo LIMITS DO NO T APPL Y VOL T AGE TO TERMINALS... - Seite 4 Display angezeigt wird. Drücken Sie die RANGE-Taste und die “AUTO”–Anzeige erlischt. Jedes Drücken der RANGE–Taste durchläuft und fixiert nun die verfügbaren Bereiche für den gewählten Parameter. Um den manuellen Bereichsmodus zu verlassen, drücken und halten Sie die RANGE – Taste 2 Sekunden lang gedrückt. 380193-de-DE_V2.6 8/16...
- Seite 5 2. Wenn die REL-Taste gedrückt wird, dann wird der Wert auf dem Display zum gespeicherten Bezugswert, und das Display zeigt null oder einen Wert nahe null an (da der gemessene Wert und der Bezugswert zu diesem Zeitpunkt derselbe sind). 380193-de-DE_V2.6 8/16...
- Seite 6 3. Die 5 jetzt aktivierten Tasten sind: Betriebsspannung, SET, REL, Hi/Lo, und TOL. Offene und schnelle Eichung Die offene und schnelle Funktion entfernt streuende parallele und Serienimpedanzen vom gemessenen Wert. Diese Funktion erhöht die Genauigkeit für hohe oder niedrige Impedanzen. 380193-de-DE_V2.6 8/16...
- Seite 7 Zifferntaste ein. Die Einstellungsauswahl läuft dann von links nach rechts weiter durch jede Ziffer. Drücken Sie die -0-Taste nachdem die letzte Ziffer eingestellt ist um den Wert des Zeichens auf negativ oder positiv zu stellen. Drücken Sie die “ENTER”–Taste um den Bezugswert zu speichern. 380193-de-DE_V2.6 8/16...
- Seite 8 PC-INTERFACE Das LCR-Messgerät Modell 380193 LCR enthält ein PC-Interface-Feature zur Verwendung mit der mitgelieferten Windows -Software. Das Interface ermöglicht dem Benutzer: Messdaten in Echtzeit auf dem PC zu sehen Das Speichern, Drucken und Exportieren von Messdaten Die Einstellung von Standard- und Ober-/Untergrenzen zur Datenanalyse ...
-
Seite 9: Spezifikationen
1999,9 H ± (1,0 % Messwert + Lx/10000 ± (2,0 % Messwert + 100/Lx nach offener + 5s) + 5s) Eichung 199,99 H ± (0,7 % Messwert + Lx/10000 ± (1,2 % Messwert + 100/Lx + 5s) + 5s) 380193-de-DE_V2.6 8/16... - Seite 10 ± (10 % Messwert + 100/Lx + nach schneller + 5s) Eichung Anmerkung: Bei Lx oder CX ist der C- oder L-Messwert auf dem Display ohne Bereichsangabe. Beispiel: Für einen Messwert von 18,888 verwenden Sie 18888 als Faktor. 380193-de-DE_V2.6 8/16...
- Seite 11 9 V-Batterie oder wahlweise 12 V - 15 V @ 50 mA (ungefähr) Sicherung: 0,1 A / 250 V flinke Schmelzsicherung Abmessungen: 19,2 x 9,1 x 5,25 cm (7,56 x 3,6 x 2,1”) Gewicht: 365 g (12,9 oz) Copyright © 2011 ‐ 2016 FLIR Systems, Inc. Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. ISO 9001 gecertificeerd www.extech.com 380193-de-DE_V2.6 8/16...
