Messungen

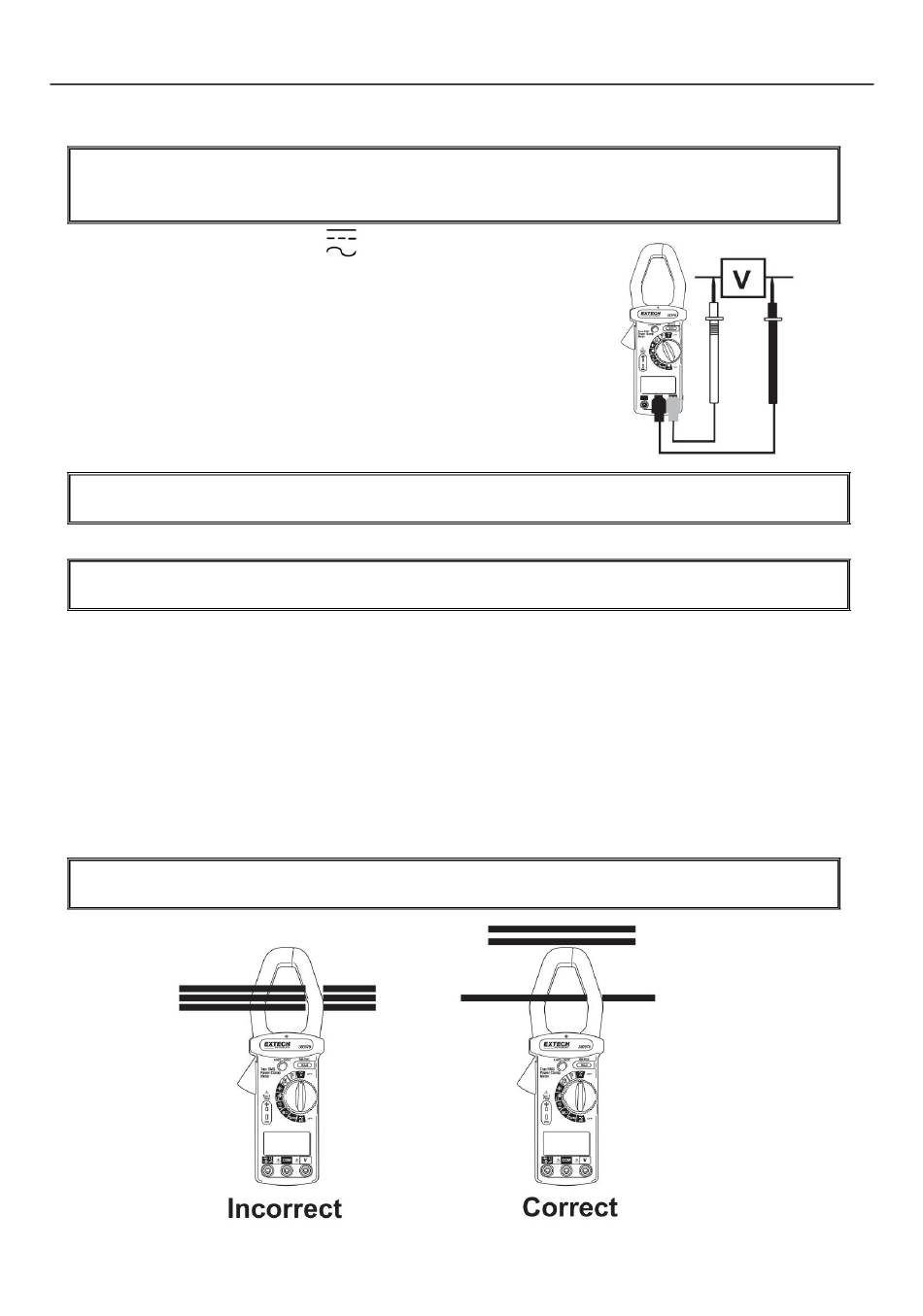

AC- und DC-Spannungsmessungen

Der maximale Eingang beträgt 600 V. Versuchen Sie keine Spannungsmessungen über diesem Grenzwert. Das Überschreiten dieses
Grenzwertes kann zu einem Stromschlag und einer Beschädigung des Messgeräts führen.
1. Stellen Sie den Drehschalter auf die
2. Stecken Sie die Messleitungen in die Eingangsbuchsen des Messgeräts. (Schwarz
an „COM" und Rot an „V")
3. Schließen Sie die Prüfleitungen an den Messkreis an.
4. Das Messgerät erkennt automatisch Wechsel- oder Gleichspannung und zeigt diese
an. Außerdem wählt das Messgerät automatisch den entsprechenden
Bereich aus.
5. Lesen Sie die Spannung (Hauptanzeige) und Frequenz (obere, kleinere
Anzeigeziffern) auf dem LCD ab.
HINWEIS: Die Empfindlichkeit für die automatische AC/DC-Spannungserkennung beträgt 1 V. Eine Spannung unter 1 V kann auf
Gleichstrom hinweisen.
HINWEIS: Die Empfindlichkeit für Spannungsmessungen beträgt 1,2 V und der Frequenzbereich liegt zwischen 40 Hz und 1 kHz.
Wenn die Frequenz unter 40 Hz liegt, zeigt das LCD möglicherweise „Hz" an.

Wechselstrommessungen

1. Stellen Sie den Drehschalter auf die Position „~A".
2. Drücken Sie den Auslöser, um die Backe zu öffnen.
3. Den zu messenden Leiter vollständig in die Zange einschließen. Zwischen den beiden Zangenhälften darf kein Spalt vorhanden sein. Der
zu prüfende Leiter muss ein einzelner Draht sein. Wenn ein Kabel mehrere Drähte enthält, muss der Leiter zuerst isoliert werden
(siehe Abbildung unten).
4. Das Messgerät wählt den Bereich automatisch.
5. Lesen Sie den gemessenen Strom (Hauptanzeige) und die Frequenz (obere Anzeige) auf dem LCD ab.
HINWEIS: Die Empfindlichkeit für Strommessungen beträgt 6 A und der Frequenzbereich reicht von 40 Hz bis 400 Hz. Wenn die
Frequenz unter 40 Hz liegt, zeigt das LCD möglicherweise „Hz" an.
WARNUNG
'
V'-Stellung.
5
380976-EU-DE-V3.2 6/12
