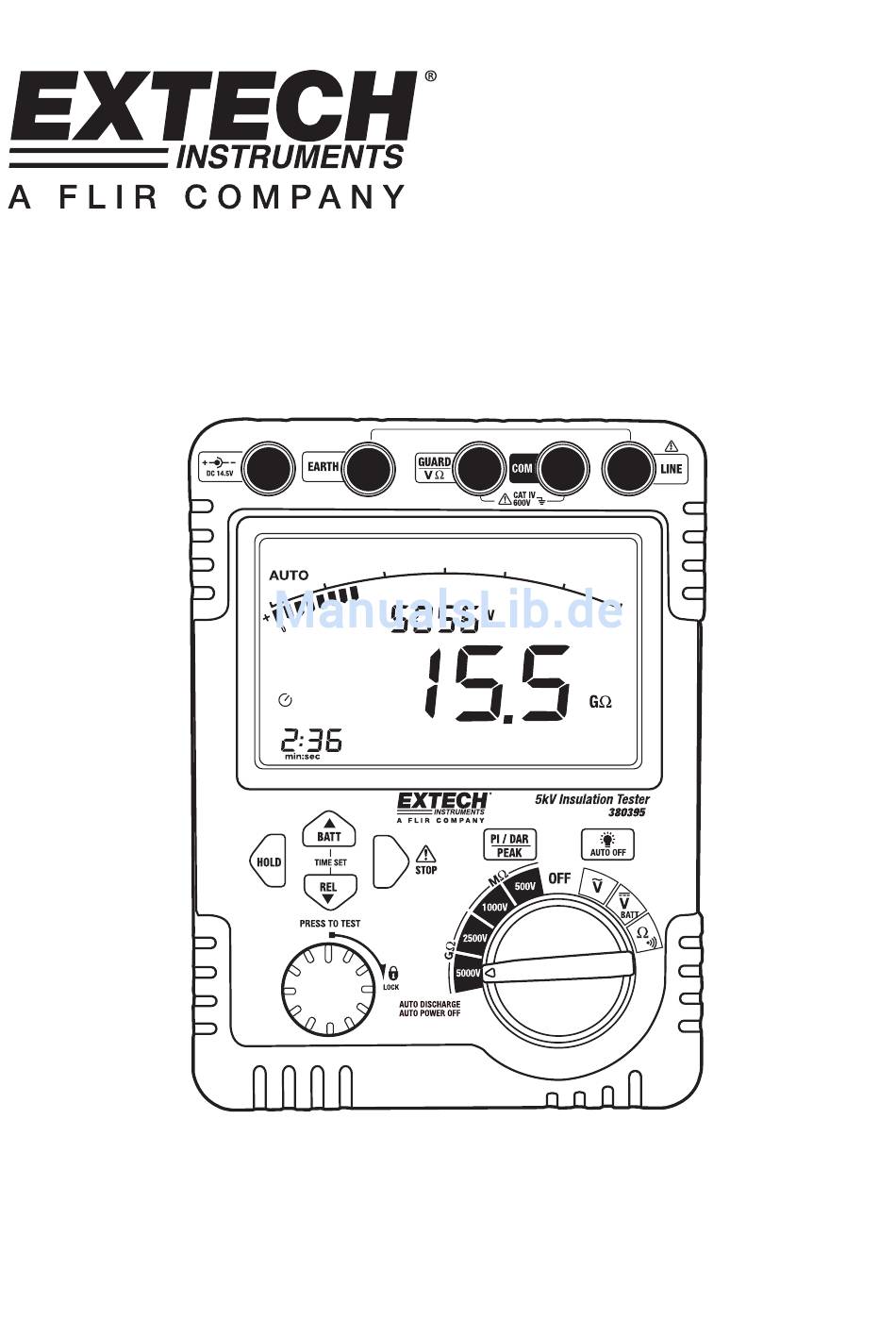

- Seite 1 Benutzerhandbuch Digitaler Hochspannungsisolationstester Modell 380395 oder 380396 380395/380396 -EU-GE-V1.2-4/12...

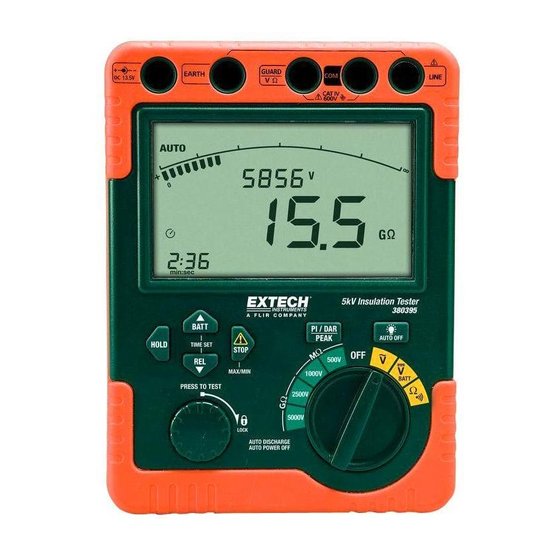

- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech 380395 (120V) oder 380396 (220V) Hochspannungsisolationstesters. Dieses Messgerät verfügt über vier Isolierungswiderstandprüfbereiche und ermöglicht Durchgangsprüfung, Messungen von Wechsel- u. Gleichstrom, Polarisationsindex und dielektrischer Absorption. Dieses Messgerät wird komplett getestet und kalibriert geliefert und wird bei vorsichtiger Verwendung und Wartung, viele Jahre lang zuverlässig arbeiten.
-
Seite 3: Internationale Sicherheitssymbole
Wechseln Sie die Batterien niemals aus, wenn der Tester sich in nasser Umgebung befindet. Stecken Sie die Prüfspitzen in die entsprechenden Eingangsbuchsen. Stellen Sie sicher, dass die Prüfspitzen fest an die Eingangsbuchsen des Isolationstesters angeschlossen sind. Stellen Sie sicher, dass der Isolationstester abgeschaltet ist, wenn Sie das Batteriefach öffnen. 380395/380396 -EU-GE-V1.2-4/12... - Seite 4 Entfernen Sie die Prüfspitzen und stellen Sie nach dem Gebrauch den Messbereichwahlschalter auf OFF. Sicherheitskategorien - Angaben Dieser Isolationstester stimmt mit den Bestimmungen der IEC61010 Norm für Messgeräte überein: Verschmutzungsgrad 2, Überspannungskategorie (CAT. IV) 600 V, mit doppelter Isolierung. 380395/380396 -EU-GE-V1.2-4/12...
-
Seite 5: Beschreibung Des Messgerätes
PI /DAR /PEAK Taste Hintergrundbeleuchtung /AUTO OFF Taste Funktionswahlschalter Beschreibung der LCD-Anzeige Testzeitanzeige AC/DC Anzeige Polarisationsindex- und dielektrische Absorption- Anzeige Analoge Bargraphanzeige Autom. Messbereicheinstellung Batterieanzeige Hochspannungsanzeige Automatische Entladung Akustische Durchgangssignal-Anzeige 10. PASS /FAIL Anzeige 11. Spannungsanzeige 12. Maßeinheitenanzeige 13. Funktionsanzeige 380395/380396 -EU-GE-V1.2-4/12... -
Seite 6: Isolierungswiderstandprüfung
Notausschaltung Um eine Prüfung jederzeit zu stoppen, betätigen Sie die STOP Taste oder drehen Sie die PRESS TO TEST Taste gegen den Uhrzeigersinn. Die STOP Taste löscht auch alle Bildschirmanzeigen und akustischen Signale nach dem Ende der Entladung. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 7: Isolationsprüfung
Symbol. Der gemessene Wert, HOLD und die Messzeit bleiben auf dem Bildschirm eingeblendet. 5. Betätigen Sie die STOP Taste, um den Bildschirm zu löschen. 6. Drehen Sie den Funktionswahlschalter auf OFF und trennen Sie die Prüfspitzen vom Schaltkreis. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 8: Zeitgesteuerte Isolationsprüfung
Lassen Sie die Prüfspitzen an die geprüfte Ausrüstung angeschlossen, und lassen Sie die PRESS TO TEST Taste los. Der Schaltkreis entlädt sich durch das Messgerät. Während der Schaltkreis sich entlädt, blinkt das Symbol. Betätigen Sie die STOP Taste, um die Resultate zu löschen. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 9: Dielektrische Absorption (Dar)
Man hört im Laufe der Prüfung ein akustisches Signal, das ist jedoch normal. Messungen an einer kapazitiven Last können etwas länger dauern. Isolierungsprüfungen resultieren in einer positiven (+) Spannung zur Erdklemme und einer negativen (-) Spannung zum Leitungsanschluss. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 10: Verwendung Der Schutzklemme
Um solche Fehler zu vermeiden, muss ein leitfähiger Draht um den Punkt wo der Ableitstrom fließt gewickelt werden. Der leitfähige Draht muss dann, wie auf der entsprechenden Abbildung gezeigt, an die Schutzklemme angeschlossen werden. Stellen Sie sicher, dass das Messgerät nur mittels des mitgelieferten Schutzkabels an die Schutzbuchse angeschlossen wird. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 11: Hintergrundbeleuchtung
Batterien in Ordnung sind. Ein Wert von 10 V oder niedriger bedeutet dass die restliche Lebensdauer der Batterie kurz ist. 5. Betätigen Sie die BATT Taste noch ein Mal, um den Batterieprüfmodus zu verlassen. Das Gerät verlässt den Batterieprüfmodus automatisch nach 5 Sekunden. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 12: Wechsel -/ Gleichspannungs- Und Widerstandsprüfungen
Speicherung maximaler und minimaler Werte für späteres Abrufen fort. Betätigen Sie die MAX/MIN Taste, um MIN und MAX Werte zu prüfen. Um den MAX/MIN Modus vollständig zu verlassen, betätigen und halten Sie die MAX/MIN Taste mindestens 2 Sekunden lang gedrückt. 380395/380396 -EU-GE-V1.2-4/12... - Seite 13 Betätigen Sie die REL Taste, um den momentan auf dem Bildschirm angezeigten Messwert als Referenzwert zu speichern; die "REL" Anzeige wird eingeblendet. Nachfolgende Werte stellen die Differenz zwischen dem gespeicherten Referenzwert und dem gemessenen Wert dar. Betätigen Sie die REL Taste noch einmal, um in den normalen Betriebsmodus zurückzukehren. 380395/380396 -EU-GE-V1.2-4/12...
-
Seite 14: Wartung
Sie den Netzadapter an die Eingangsbuchse anschließen. Es wird dringend empfohlen, dass vor der Benutzung des Netzadapters alle Batterien aus dem Messgerät entfernt werden. Stellen Sie sicher, dass das Messgerät stromlos ist, wenn der Netzadapter vom Messgerät getrennt wird. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 15: Reinigung Und Wartung
Entfernen Sie die Batterien, wenn das Messgerät für eine längere Zeit aus dem Betrieb genommen wird. Verwenden oder lagern Sie das Messgerät nicht in Bereichen mit hoher Luftfeuchtigkeit, hoher Temperatur, einer potenziell explosiven oder entzündbaren Umgebung oder in starken magnetischen Feldern. 380395/380396 -EU-GE-V1.2-4/12... -
Seite 16: Technische Daten
< 80% RH Abmessungen 198 x 148 x 86mm (7,8 x 5,8 x 3,4") Gewicht Zirka 1438 g (50.7 oz.) mit Batterien Sicherheitsnormen/-klassen Verschmutzungsgrad 2, Stimmt mit IEC 61010-1 und IEC 61010- 031überein Kategorie CAT IV 600 V 380395/380396 -EU-GE-V1.2-4/12... - Seite 17 Wird ausgelöst, wenn der Widerstand 50oder niedriger ist Durchgangsprüfungsalarm Leerlaufspannung Minimal 4,5 V Kurzschlussstrom Minimal 200 mA Copyright © 2012 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form www.extech.com 380395/380396 -EU-GE-V1.2-4/12...
