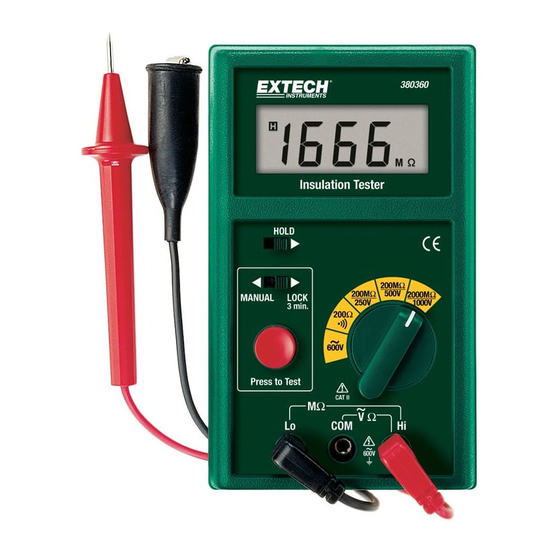

- Seite 1 Bedienungsanleitung Modell 380360 Isolationstester / Megohmmeter...
-
Seite 2: Sicherheitshinweise

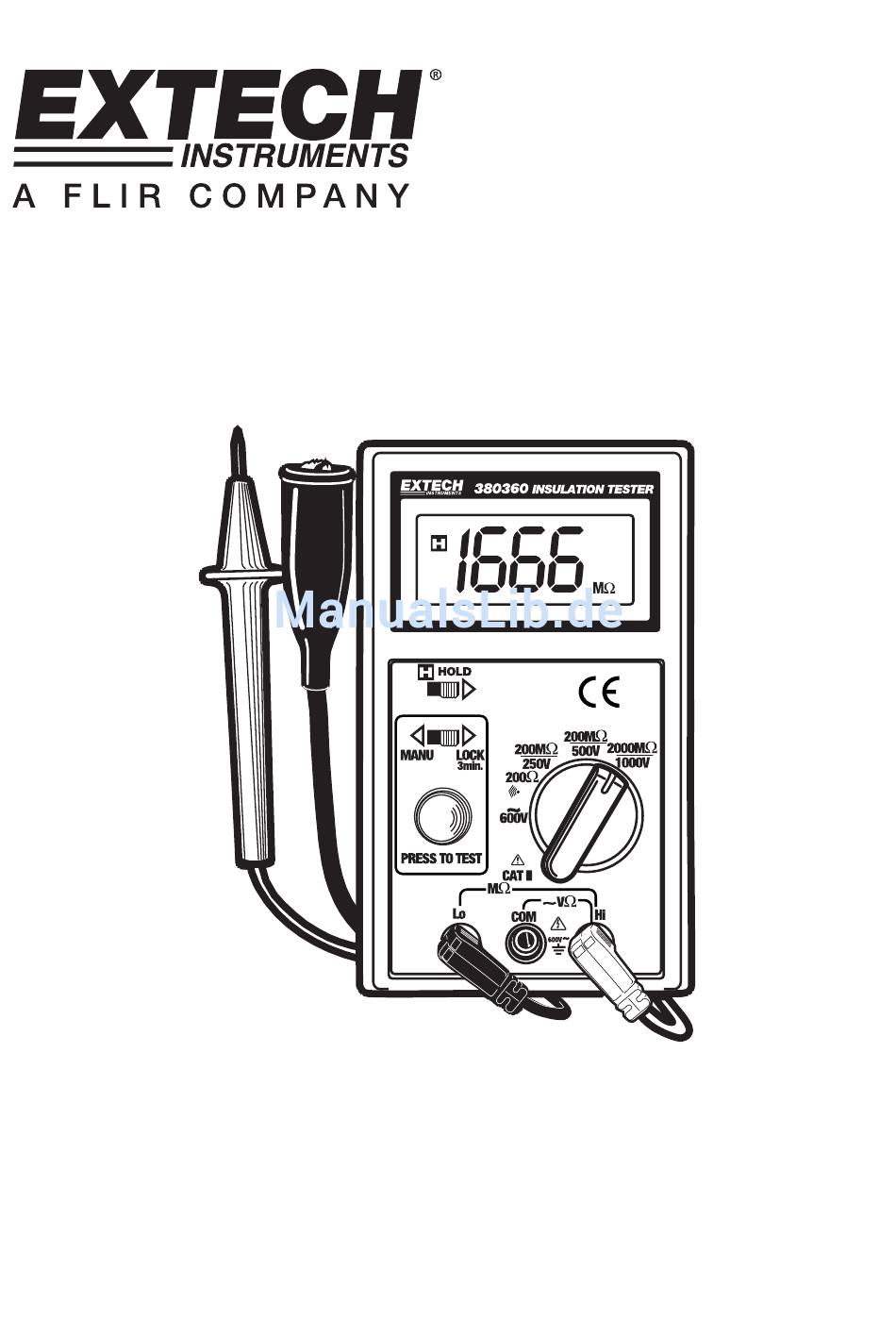

Einleitung Herzlichen Glückwunsch zum Kauf Ihres Isolationstesters/Megohmmeters von Extech. Das Modell 380360 verfügt über drei Messbereiche und ein Wechselstromspannungstest, sowie eine praktische 3- minütige Verriegelungsfunktion und einen Datenkurzspeicherschalter. Bei entsprechender Pflege wird dieses professionelle Messgerät jahrelang zuverlässige Messarbeit leisten. Sicherheitshinweise Der zu messende Stromkreis muss abgeschaltet und isoliert worden sein, ehe Verbindungen hergestellt werden (mit Ausnahme von Spannungsmessungen). - Seite 3 Messgerätebeschreibung 1. LCD-Anzeige 2. Funktionsdrehregler 3. Datenkurzspeicherschalter HOLD 4. Taste TEST 5. Manuell / Verriegelungsschalter MANU/LOCK 6. Eingangsklemme HI 7. Eingangsklemme COM 8. Eingangsklemme LO 9. Positive Messleitung 10. Negative Messleitung Modell 380360-EU-DE-V.1.8-1/12...
- Seite 4 1__ für Überlastung anzeigen. Zeigt die LCD-Anzeige andere Angaben als die obengenannten an, ist dies Indiz eines Problems und die Messleitungen müssen vor Weiterverwendung des Messgeräts ersetzt werden. Die Versäumnis dieser Anweisung kann zu Geräteschäden und elektrischem Schlag führen. Modell 380360-EU-DE-V.1.8-1/12...
- Seite 5 TEST nicht gedrückt wird, beendet das Messgerät den Test automatisch nach 3 Minuten. Hinweise zu Isolationswiderstandsmessungen (Megohmmeter-Tests): Das Modell 380360 verfügt über einen maximalen Messbereich von 2000MΩ (2GΩ). Häufig wird der Isolationswiderstand diesen Wert überschreiten; das Messgerät zeigt das Überlastungssymbol 1 an.
-
Seite 6: Wartung
Verkaufsstellen für Batterien / Akkus abzugeben! Entsorgung: Bei der Entsorgung des Geräts allen geltenden gesetzlichen Bestimmungen bezüglich der Entsorgung von Elektrogeräten folgen! Reinigung Das Gehäuse mit einem trockenen Tuch regelmäßig abwischen. Keine Lösungs- oder Scheuermittel bei der Gerätereinigung einsetzen. Modell 380360-EU-DE-V.1.8-1/12... - Seite 7 Sie die Messleitungen paarweise mit den zu prüfenden Leitern. In der Abbildung sind beim Dreileiterkabel zwei Leiter mit der Erdung kurzgeschlossen. Diese Zweileiter- Schutzverbindung ist mit einer Messleitung verbunden. Der übrige Leiter ist mit der anderen Messleitung verbunden. Modell 380360-EU-DE-V.1.8-1/12...
-
Seite 8: Spezifikationen
