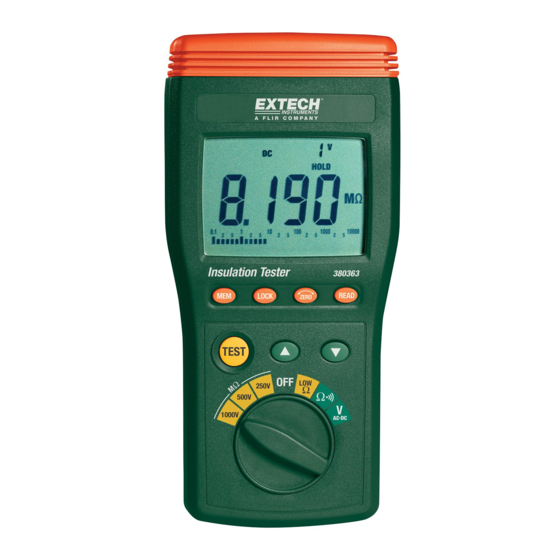

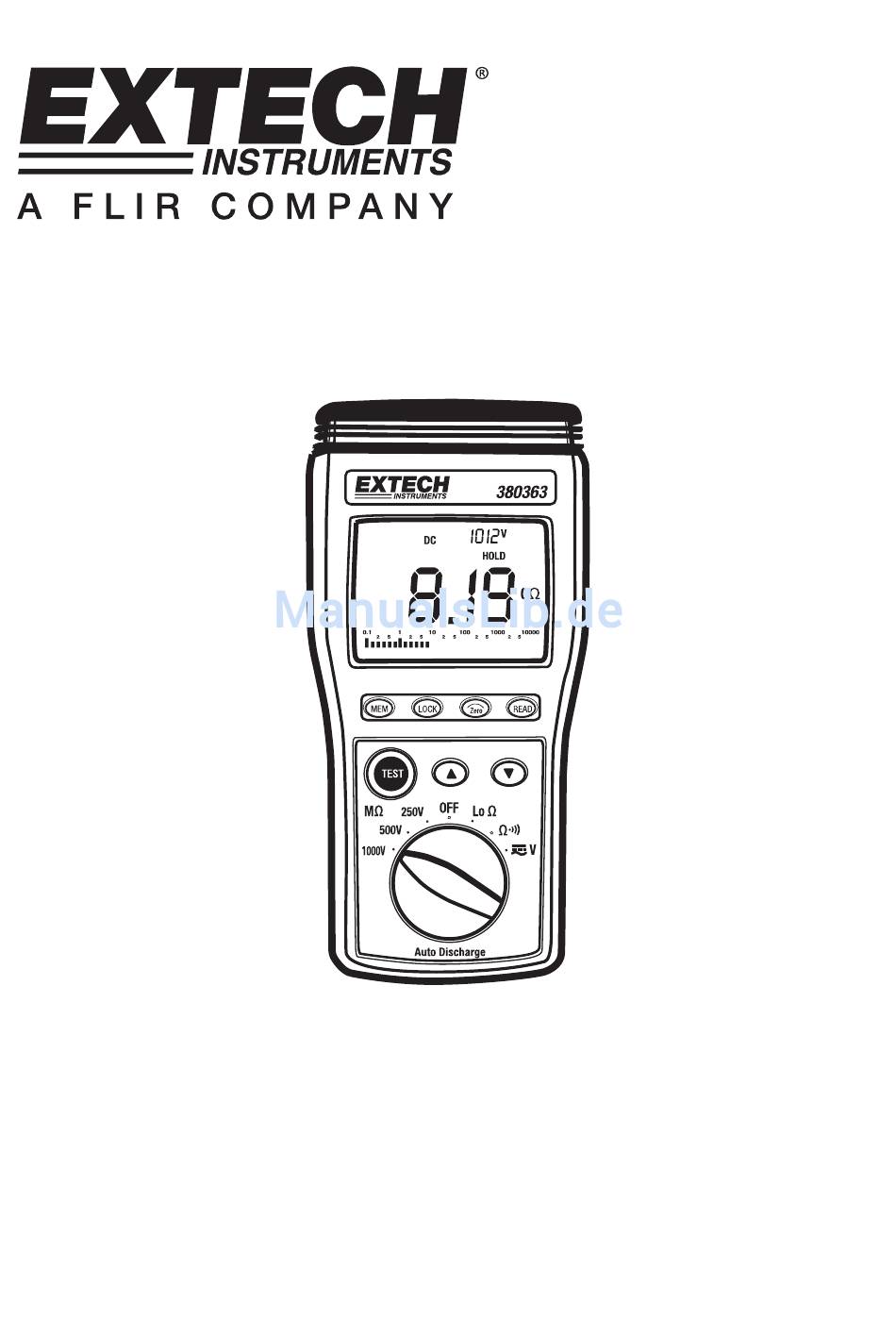

- Seite 1 Bedienungsanleitung Modell 380363 Isolationstester / Megohmmeter...
-
Seite 2: Sicherheitshinweise
Einleitung Herzlichen Glückwunsch zum Kauf Ihres Isolationstesters/Megohmmeters von Extech. Das Modell 380363 verfügt über drei Messbereiche zuzüglich Kontinuitäts- und Allstromspannungsmessung. Die manuelle Messwerterfassung speichert bis zu 9 Datensätzen. Bei entsprechender Pflege wird dieses professionelle Messgerät jahrelang zuverlässige Messarbeit leisten. Sicherheitshinweise Der zu messende Stromkreis muss abgeschaltet und isoliert worden sein, ehe Verbindungen hergestellt werden (mit Ausnahme von Spannungsmessungen). -
Seite 3: Messgerätebeschreibung
Problems und die Messleitungen müssen vor Weiterverwendung des Messgeräts ersetzt werden. Die Versäumnis dieser Anweisung kann zu Geräteschäden und elektrischem Schlag führen. Löst der Austausch der Messleitungen das Problem nicht, senden Sie das Gerät zur Reparatur an den Lieferanten zurück. Modell 380363-EU-GE-V-3.1-1/12... -
Seite 4: Isolationswiderstandsmessungen (Megohmmeter-Tests)
3. Die Taste LOCK oder TEST drücken, um die Verriegelungsfunktion to deaktivieren und die Messung zu beenden. Hinweise zu Isolationswiderstandsmessungen (Megohmmeter-Tests): 1. Das Modell 380363 verfügt über einen maximalen Messbereich von 10GΩ. Häufig wird der Isolationswiderstand diesen Wert überschreiten; das Messgerät zeigt das Überlastungssymbol OL an. Die zu prüfende Isolation ist gut. -
Seite 5: Wechsel- Oder Gleichstromspannungsmessung (Ac/Dc)
Messung gestartet oder eine andere Funktion aktiviert wird. 7. Die rote und schwarze Messleitungen vertauschen um die Polarität im zu messenden Stromkreis umzupolen. Der Messwert sollte gleich bleiben. Dieser Test eignet sich zum Entdecken von korrodierten Verbindungen, die unterschiedliche Messwerte in beiden Polaritäten verursachen können. Modell 380363-EU-GE-V-3.1-1/12... -
Seite 6: Abschaltautomatik
Von der Geräterückseite die Abdeckung entfernen Die Sicherung überprüfen und gegebenenfalls austauschen (0,5A / 600V flink) Die Abdeckung und Schrauben wieder anbringen und befestigen Reinigung Das Gehäuse mit einem trockenen Tuch regelmäßig abwischen. Keine Lösungs- oder Scheuermittel bei der Gerätereinigung einsetzen. Modell 380363-EU-GE-V-3.1-1/12... -
Seite 7: Elektrowerkzeuge Und Kleingeräte Messen
1. Der STARTER muss während des Tests in Position 1. The STARTER must be in the ON position during the ON stehen. 2. Die Motor-Messgerät-Verbindung muss zum geerdeten Motorgehäuse sein. 3. Die Messgerät-Netz-Verbindung muss zur Motor-Seite hin sein, wie angezeigt. Modell 380363-EU-GE-V-3.1-1/12... -
Seite 8: Gleichstrommotor Testen
Um den Isolationswiderstand zwischen Leitern zu prüfen, verbinden Sie die Messleitungen paarweise mit den zu prüfenden Leitern. In der Abbildung sind beim Dreileiterkabel zwei Leiter mit der Erdung kurzgeschlossen. Diese Zweileiter-Schutzverbindung ist mit einer Messleitung verbunden. Der übrige Leiter ist mit der anderen Messleitung verbunden. Modell 380363-EU-GE-V-3.1-1/12... -
Seite 9: Spezifikationen
20 bis 95mA (je nach Funktion) Absicherung 0,5A / 600V flinke Sicherung Betriebsbedingungen 0 bis 50 C; 80% RH Maße 235 x 116 x 54mm Gewicht 520g Sicherheitsklasse Verschmutzungsgrad 2; Innengebrauch; CE-Kennzeichnung; entspricht IEC 61010-1 und IEC 61557 Ratingkategorie CAT III-1000V Modell 380363-EU-GE-V-3.1-1/12... - Seite 10 100Ω ± 80Ω) NIEDEROHMIG Ω Bereich Res. Genauigkeit Maximale Überlastungsschutz Ruhespannung ±2% + 2d >30V AC/DC 40Ω 0,01Ω Copyright © 2012 Extech Instruments Corporation (eine FLIR-Firma) Alle Rechte vorbehalten einschließlich Vervielfältigungsrecht im Ganzen oder zum Teil in jeglicher Form. www.extech.com Modell 380363-EU-GE-V-3.1-1/12...
