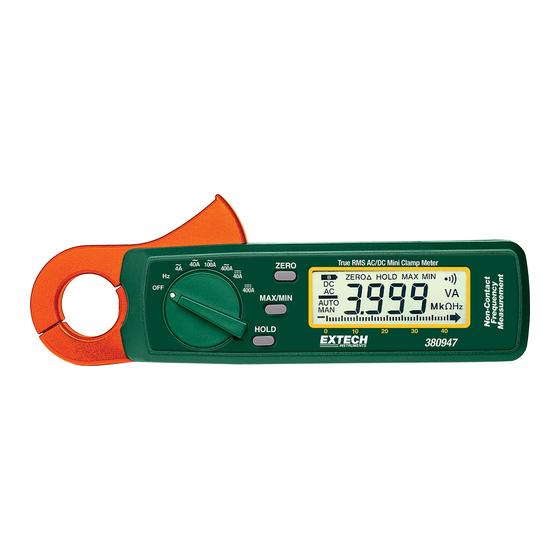

Extech Instruments 380947 Benutzerhandbuch

Ac/dc mini-messzange
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen

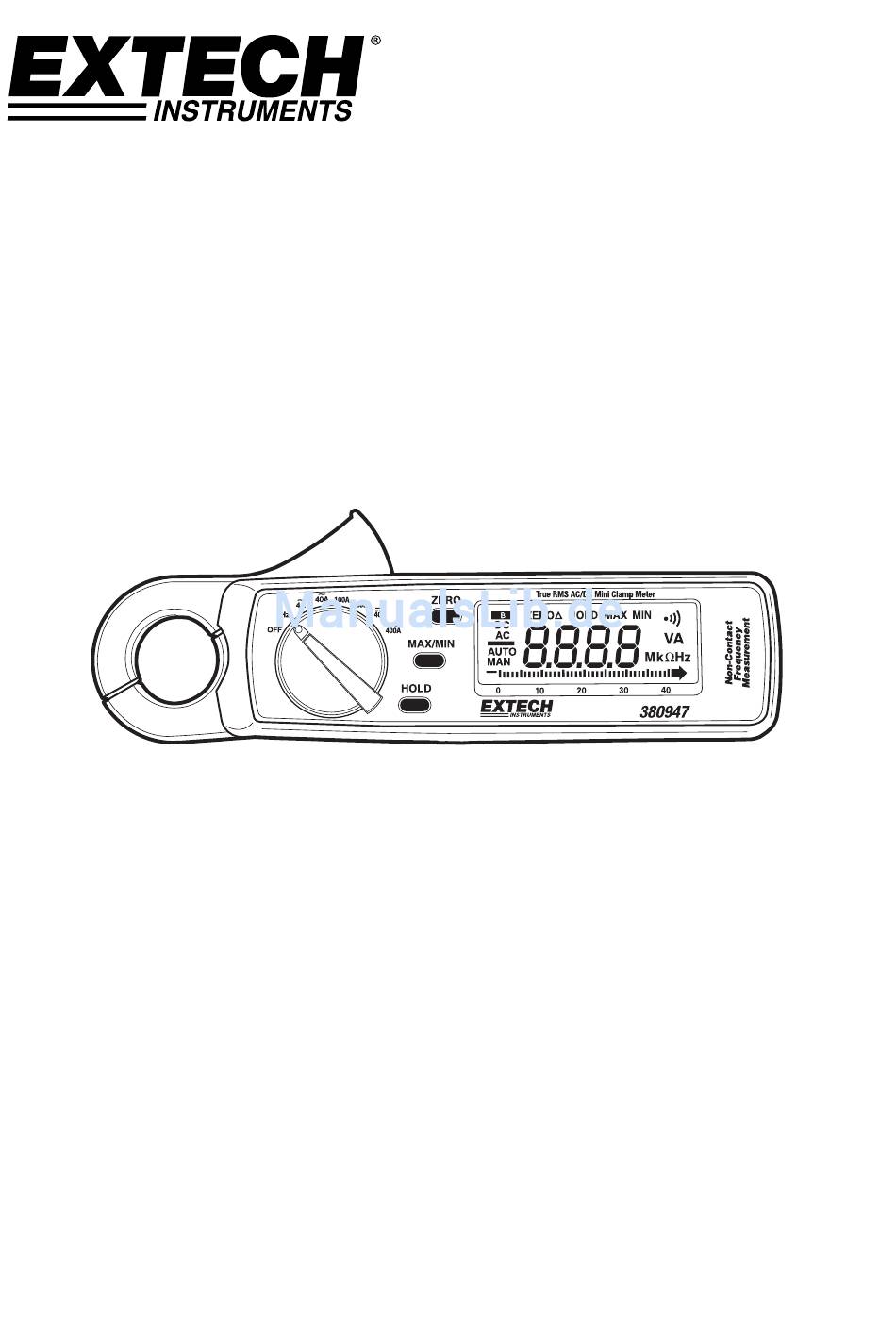

Benutzerhandbuch
True RMS AC/DC Mini-Messzange
Modell 380947

Werbung

loading

Verwandte Anleitungen für Extech Instruments 380947

Inhaltszusammenfassung für Extech Instruments 380947

  • Seite 1 Benutzerhandbuch True RMS AC/DC Mini-Messzange Modell 380947...
  • Seite 2 Einleitung Herzlichen Glückwunsch zum Kauf der Extech 380947 True RMS Messzange. Diese Messzange ist für Strommessungen von bis zu 400A DC/AC und Frequenzmessungen von bis zu 100 kHz geeignet. Durch eine sorgfältige Bedienung bietet Ihnen dieses Messgerät jahrelange, zuverlässige Dienste.

  • Seite 3: Display Icons

    Display-Icons Batterietiefstandsanzeige Gleichstrom Wechselstrom Minuszeichen AUTO Automatischer Bereich (nur Frequenz) automatische uitschakeling ZERO Null-Funktion HOLD HOLD-Funktion Höchster Messwert Niedrigster Messwert Maßeinheit für Strommessungen Präfix MEGA (Millionen Einheiten) Präfix KILO (Tausend Einheiten) Hertz (Maßeinheit für Frequenzmessungen) Überlast (bei Messwerten über 4032) Balkendiagramm Das nachfolgend abgebildete 40-teilige Balkendiagramm ist eine grafische Darstellung der Messung.

  • Seite 4: Betrieb

    BETRIEB Wechselstrom-Messungen WARNUNG Um einen elektrischen Schlag zu vermeiden, ziehen Sie die Tastköpfe von dem Messgerät ab bevor Sie Strommessungen vornehmen. 1. Stellen Sie den Funktionsschalter auf den 4, 40 oder 400A AC-Bereich. 2. Drücken Sie die Freigabetaste, um die Klemmbacken zu öffnen. 3.

  • Seite 5: Technische Angaben

    Nulltaste für Relativ-Messungen Drücken Sie die Nulltaste. Der aktuelle Messwert wird auf Null zurückgestellt. Sämtliche darauffolgende Messungen werden nun mit Bezug auf den auf Null gestellten Messwert angezeigt. Wenn zum Beispiel ein 20 A-Messwert auf Null gestellt und anschließend ein 30 A-Messwert gemessen wird, zeigt das LCD 10 A an. Drücken Sie die Nulltaste erneut, um zum normalen Betriebsmodus zurückzukehren.
  • Seite 6 Bereichsdaten DC Strom Auflösung Messgenauigkeit (Messung Überlastschutz + Dezimale) 10mA ±(1,0% + 2 D) 400A DC 400A (0 bis 150A) 100mA ±(1,0% + 2 D) 400A DC 400A (150 bis 100mA ±(2,2% + 2 D) 400A DC 200A) 400A (200 bis 100mA ±(4,0% + 2 D) 400A DC...
