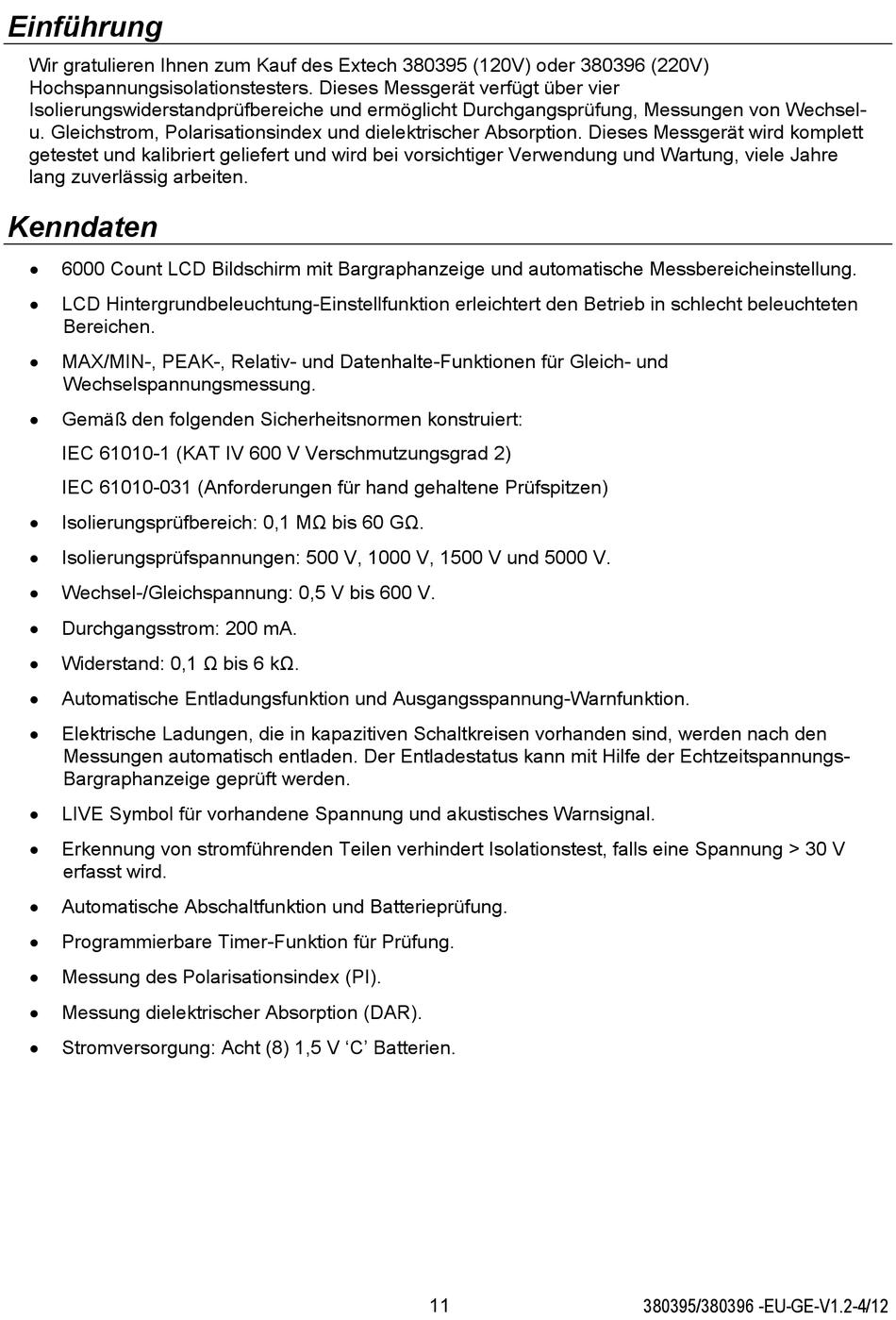

Einführung
Wir gratulieren Ihnen zum Kauf des Extech 380395 (120V) oder 380396 (220V)
Hochspannungsisolationstesters. Dieses Messgerät verfügt über vier
Isolierungswiderstandprüfbereiche und ermöglicht Durchgangsprüfung, Messungen von Wechsel-
u. Gleichstrom, Polarisationsindex und dielektrischer Absorption. Dieses Messgerät wird komplett
getestet und kalibriert geliefert und wird bei vorsichtiger Verwendung und Wartung, viele Jahre
lang zuverlässig arbeiten.
Kenndaten
6000 Count LCD Bildschirm mit Bargraphanzeige und automatische Messbereicheinstellung.
LCD Hintergrundbeleuchtung-Einstellfunktion erleichtert den Betrieb in schlecht beleuchteten
Bereichen.
MAX/MIN-, PEAK-, Relativ- und Datenhalte-Funktionen für Gleich- und
Wechselspannungsmessung.
Gemäß den folgenden Sicherheitsnormen konstruiert:
IEC 61010-1 (KAT IV 600 V Verschmutzungsgrad 2)
IEC 61010-031 (Anforderungen für hand gehaltene Prüfspitzen)
Isolierungsprüfbereich: 0,1 MΩ bis 60 GΩ.
Isolierungsprüfspannungen: 500 V, 1000 V, 1500 V und 5000 V.
Wechsel-/Gleichspannung: 0,5 V bis 600 V.
Durchgangsstrom: 200 mA.
Widerstand: 0,1 Ω bis 6 kΩ.
Automatische Entladungsfunktion und Ausgangsspannung-Warnfunktion.
Elektrische Ladungen, die in kapazitiven Schaltkreisen vorhanden sind, werden nach den
Messungen automatisch entladen. Der Entladestatus kann mit Hilfe der Echtzeitspannungs-
Bargraphanzeige geprüft werden.
LIVE Symbol für vorhandene Spannung und akustisches Warnsignal.
Erkennung von stromführenden Teilen verhindert Isolationstest, falls eine Spannung > 30 V
erfasst wird.
Automatische Abschaltfunktion und Batterieprüfung.
Programmierbare Timer-Funktion für Prüfung.
Messung des Polarisationsindex (PI).
Messung dielektrischer Absorption (DAR).
Stromversorgung: Acht (8) 1,5 V 'C' Batterien.
11
380395/380396 -EU-GE-V1.2-4/12
