16 Gerätebeschreibung
3.2.3 CAGE CLAMP

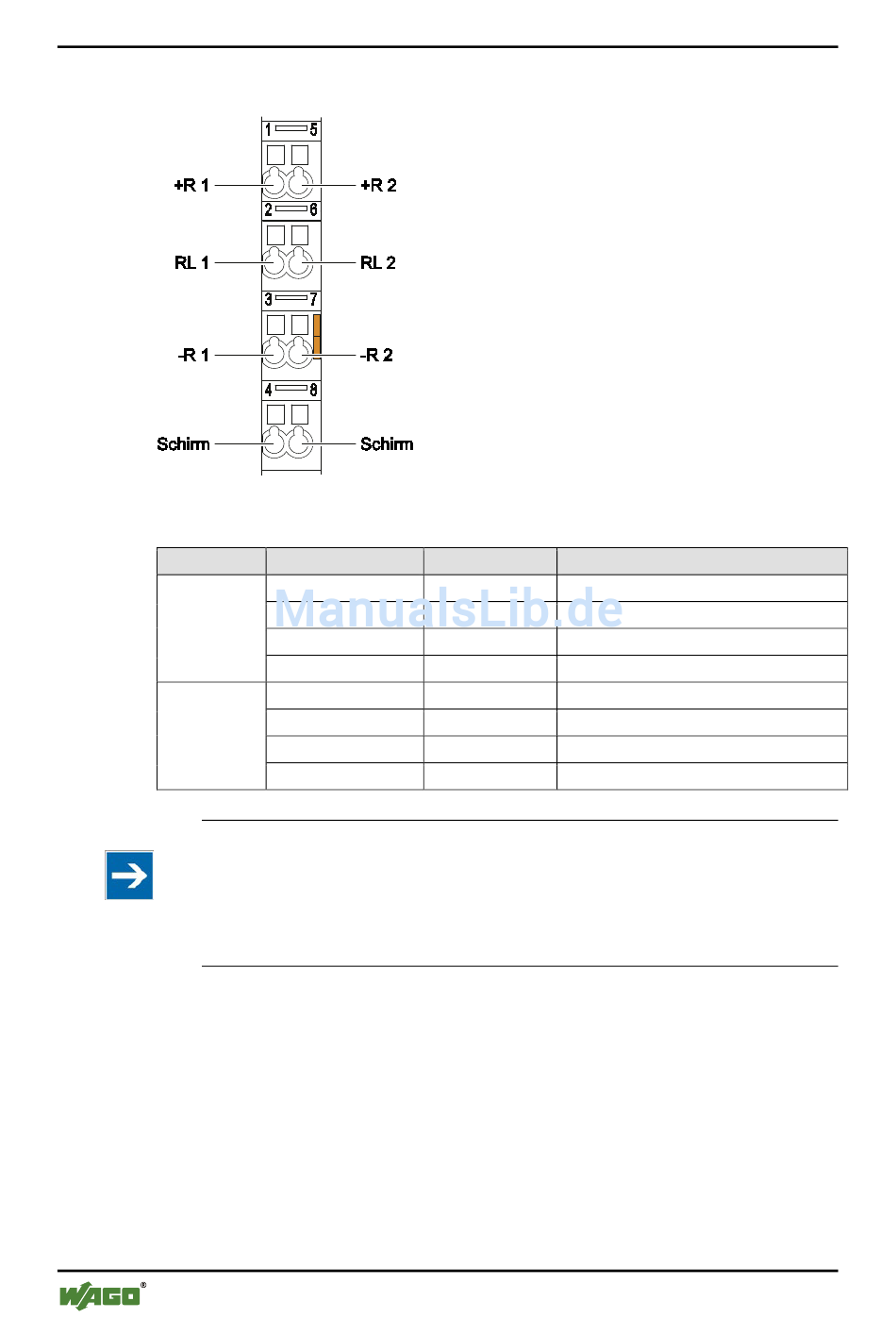

Abbildung 3: CAGE CLAMP
Tabelle 5: Legende zur Abbildung „CAGE CLAMP
Kanal
1
2
Hinweis
Geschirmte Signalleitungen verwenden!
Verwenden Sie für analoge Signale sowie an Busklemmen, welche über
Anschlussklemmen für den Schirm verfügen, ausschließlich geschirmte
Signalleitungen. Nur so ist gewährleistet, dass die für die jeweilige
Busklemme angegebene Genauigkeit und Störfestigkeit auch bei Vorliegen
von auf das Signalkabel einwirkenden Störungen erreicht werden.
®
-Anschlüsse
®
-Anschlüsse 750-461, 2-kanalig, 2 Leiter
Benennung Anschluss
+R1
RL1
−R1
Schirm
+R2
RL2
−R2
Schirm
WAGO-I/O-SYSTEM 750
750-461 2AI Pt100/RTD
®
-Anschlüsse 750-461, 2-kanalig, 2 Leiter"
Funktion
1 Sensor 1: +R
2 Sensor 1: RL
3 Sensor 1: −R
4 Schirm
5 Sensor 2: +R
6 Sensor 2: RL
7 Sensor 2: −R
8 Schirm
Handbuch
Version 1.4.0
