7.5.4.9 Anwendungsbeispiel 8: Steuerung der Fußbodenheizung und Umwälzpumpe
mit Temperaturbegrenzung
Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box haben Sie die
Möglichkeit, eine Temperaturbegrenzung zu definieren. Dabei wird die Pumpe ausgeschaltet
und der Fußbodenheizungsaktor fährt alle Stellantriebe zu, wenn der Temperaturbegrenzer eine
zu hohe Vorlauftemperatur erkannt hat.
Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei
nur die Pumpe.
Die Steuerung des Heizkessels erfolgt über Ausgang 1 - OUT (4.1/4.2) der Multi IO Box.
Der Eingang 1 - IN der Multi IO Box steuert die Temperaturbegrenzung. Die Steuerung der
Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten.
Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren
möglich.
Energieerzeuger
Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung und Pumpe mit Temperatur-
begrenzung können Sie wie folgt vornehmen:
• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum
zu.
• Tippen Sie im Menü auf „Geräteübersicht" und wählen Sie dort den Fußbodenhei-
zungsaktor aus.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.

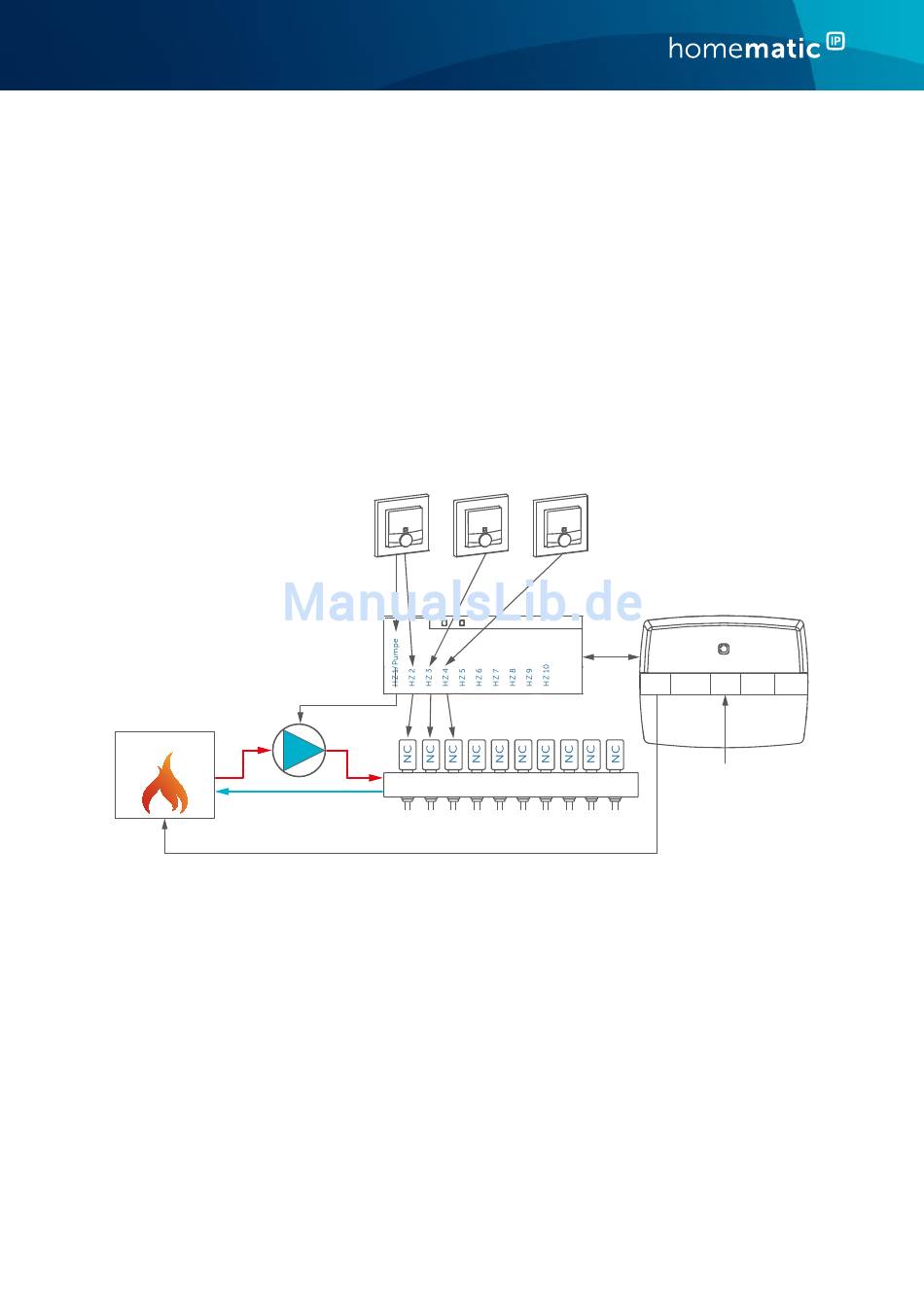

OUT1 OUT2 IN1 IN2 AOUT
4.1/4.2 5.1/5.2/5.3 6.1/6.2 6.3/6.4 6.5/6.6
Temperatur-
begrenzer
