HomeMatic IP Anwenderhandbuch Seite 103

Raumklimalösung

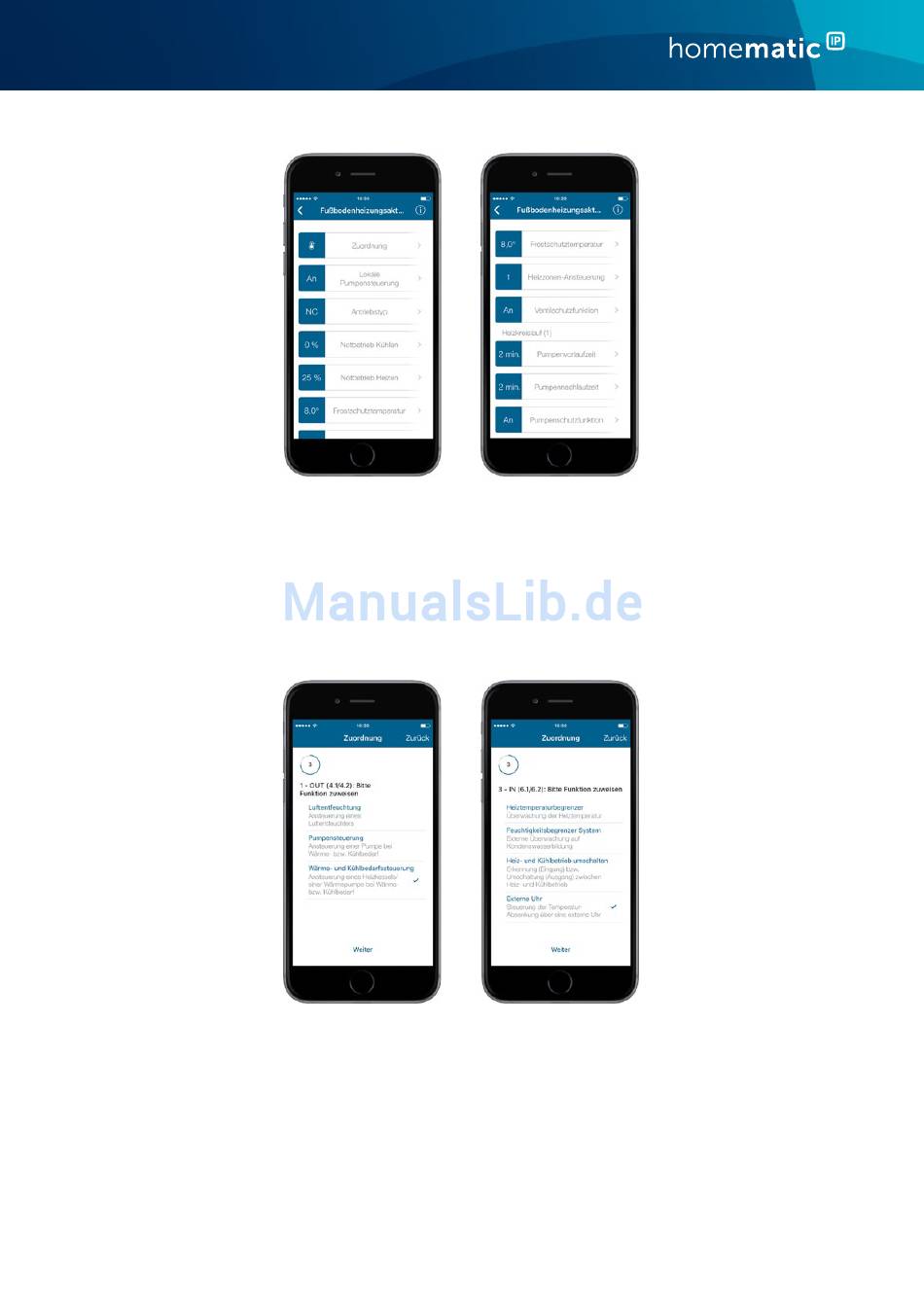

Abbildung 51: Screenshots Konfiguration HmIP-FAL-xx
• Stellen Sie hier die lokale Pumpensteuerung auf „An" und passen Sie den Antriebstyp
auf den von Ihnen verwendeten Typ (NC oder NO) an.
• Unter „Heizkreislauf" haben Sie die Möglichkeit, die Pumpenvorlaufzeit und Pumpen-
nachlaufzeit zu konfigurieren.
• Lernen Sie die Multi IO Box an.
• Tippen Sie im Menü auf „Geräteübersicht" und wählen Sie dort die Multi IO Box aus.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
Abbildung 52: Screenshot Konfiguration Externe Schaltuhr (HmIP-MIOB)
• Im Menüpunkt „Zuordnung" weisen Sie Ausgang 1 - OUT (4.1/4.2) der Wärme- und
Kühlbedarfssteuerung zu und tippen Sie auf „Weiter".
• Wählen Sie für den Eingang 3 - IN (6.1/6.2) die Option „Externe Uhr" aus.
• Anschließend erhalten Sie eine Kanalübersicht mit den dazugehörigen Funktionen.
103
