7.5.4.8 Anwendungsbeispiel 7: Steuerung der Fußbodenheizung und Umwälzpumpe
mit Umschaltung zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbe-
grenzung

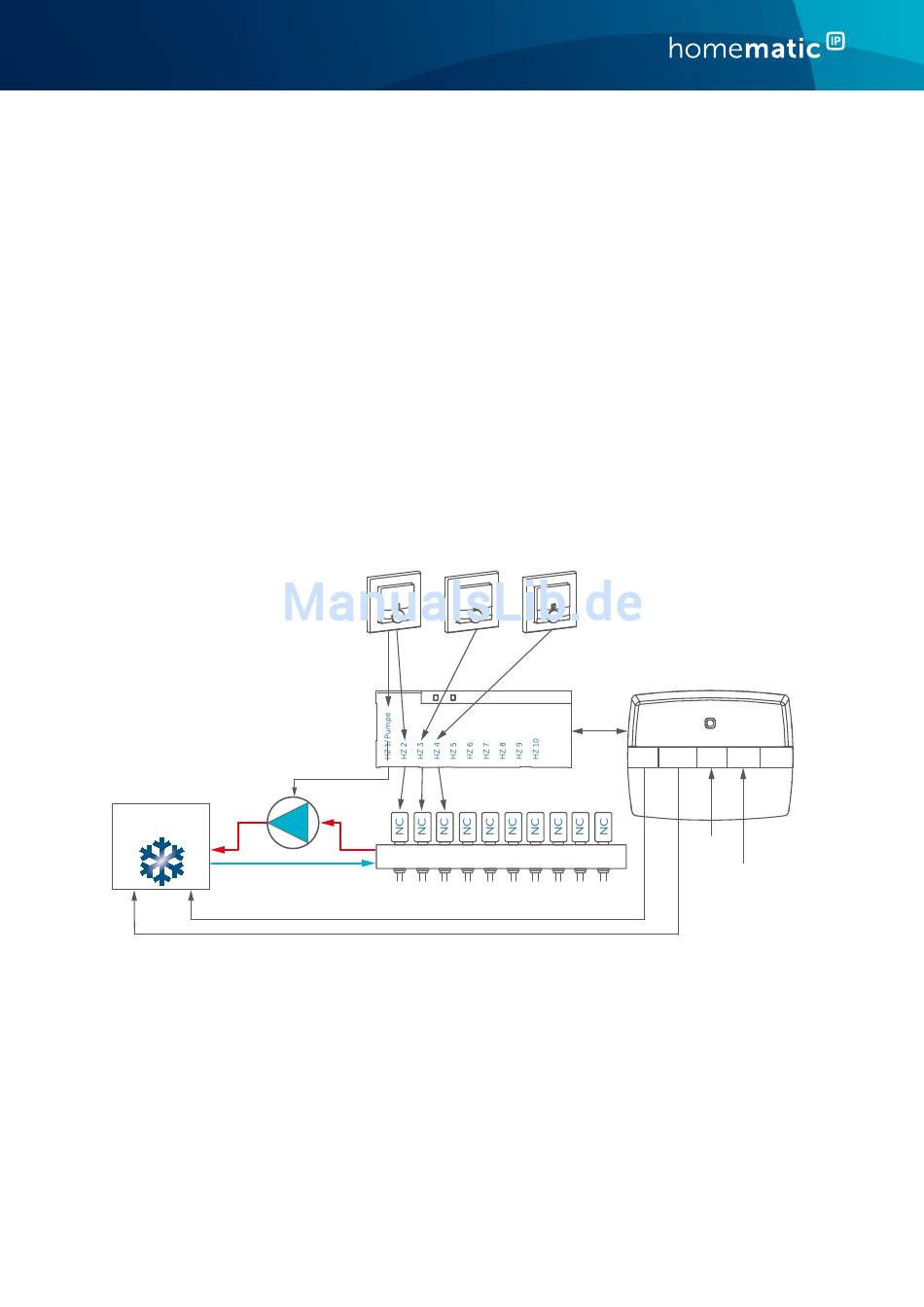

Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box haben Sie die
Möglichkeit, eine Feuchtebegrenzung zu definieren. Dabei wird der Kühlbetrieb der Fußboden-
heizung deaktiviert, wenn ein an die Multi IO Box angeschlossener aktivierter Feuchtigkeitssensor
Wasser detektiert. Dies dient zur Vermeidung von Kondenswasserbildung an der Fußbodeno-
berfläche bzw. an den Rohren der Heizungsanlage.
Die Pumpensteuerung erfolgt über den Fußbodenheizungsaktor. Der Heizkreis 1 steuert dabei
nur die Pumpe.
Die Steuerung der Wärmepumpe erfolgt über Ausgang 1 - OUT (4.1/4.2) der Multi IO Box.
Der Steuereingang der Wärmepumpe, welcher zwischen Heiz- und Kühlbetrieb umschaltet, wird
an Ausgang 2 - OUT (5.1./5.2/5.3) der Multi IO Box angeschlossen. Eingang 1 - IN der Multi IO
Box steuert den Heiz- und Kühlbetrieb über einen angeschlossenen Schalter, an Eingang 2 - IN
wird ein aktiver Feuchtigkeitssensor mit Schaltausgang angeschlossen.
Die Steuerung der Heizkreise 2–6 bzw. 2–10 erfolgt über den Homematic IP Wandthermostaten.
Für die Steuerung der Fußbodenheizung ist der Einsatz mehrerer Fußbodenheizungsaktoren
möglich.
Energieerzeuger
(Kühlen)
Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung und Umwälzpumpe mit
Umschaltmöglichkeit zwischen Heiz- und Kühlbetrieb sowie Feuchtigkeitsbegrenzung können
Sie wie folgt vornehmen:
• Lernen Sie den Fußbodenheizungsaktor an und ordnen Sie jeden Kanal einem Raum
zu.
• Tippen Sie im Menü auf „Geräteübersicht" und wählen Sie dort den Fußbodenhei-
zungsaktor aus.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
Wärme- bzw. Kühlbedarf
Heizen/Kühlen
OUT1 OUT2 IN1 IN2 AOUT
4.1/4.2 5.1/5.2/5.3 6.1/6.2 6.3/6.4 6.5/6.6
Changeover
(Kühlen)
Feuchte-
begrenzer
